Selle de branchement électrosoudable PN16 sans prise d'essai

Code produit :
49584
Prise en charge

Selle de branchement électrosoudable.
Permet la réalisation d'une dérivation soudée sans interruption de tube.
Perçage possible en charge à l'aide d'un outil de perçage en charge.
Deux types de demi-selles en fonction des diamètres (en PE à boulonnerie ou à sangle avec boulonnerie).
Perçage avec une scie cloche (dmax à respecter).
Disponible en PN 16 du d63x32 à d315x90 mm.

Télécharger le catalogue Fiche technique
Les produits

Permet de faire une dérivation sans utiliser de té : pas de discontinuité du tube, pose facilitée, moins de raccords, ouvrage compact.

Domaines d'application

Pour systèmes de canalisations en PEHD destinés aux réseaux secs ou humides.
Utilisation enterrée ou apparente moyennant les protections d'usage.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Caractéristiques techniques

Matière
Corps : PEHD. Boulonnerie : Acier galvanisé.
Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccords Certification
Attestation de Conformité Sanitaire (ACS)

Références et dimensions

Références et dimensions de Selle de branchement électrosoudable PN16 sans prise d'essai
Référenced x d1LBHH1D max perçagePour tubes SDRPN à 20°CFiche tech.CAD
49584063032 63 x 32 118 100 59 49 23 7,4 à 11 16 Télécharger Fiche tech. Télécharger CAD
49584063040 63 x 40 118 100 78 66 29 7,4 à 11 16 Télécharger Fiche tech. Télécharger CAD
49584063050 63 x 50 118 100 93 82 37 7,4 à 11 16 Télécharger Fiche tech. Télécharger CAD
49584063063 63 x 63 118 100 94 85 45 7,4 à 13,6 16 Télécharger Fiche tech. Télécharger CAD
49584075032 75 x 32 118 117 59 49 23 7,4 à 11 16 Télécharger Fiche tech. Télécharger CAD
49584075040 75 x 40 118 117 78 66 29 7,4 à 11 16 Télécharger Fiche tech. Télécharger CAD
49584075050 75 x 50 118 117 93 82 37 7,4 à 11 16 Télécharger Fiche tech. Télécharger CAD
49584075063 75 x 63 118 117 94 85 45 7,4 à 11 16 Télécharger Fiche tech. Télécharger CAD
49584090032 90 x 32 118 126 59 49 23 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584090040 90 x 40 118 126 78 68 29 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584090050 90 x 50 118 126 93 82 37 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584090063 90 x 63 118 126 94 85 45 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584090090 90 x 90 176 139 105 90 66 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584110032 110 x 32 118 148 59 49 23 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584110040 110 x 40 118 148 78 68 29 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584110050 110 x 50 118 148 93 82 37 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584110063 110 x 63 118 148 94 85 45 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584110090 110 x 90 176 162 105 90 68 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584125032 125 x 32 118 162 59 49 23 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584125040 125 x 40 118 162 78 68 29 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584125050 125 x 50 118 162 93 82 37 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584125063 125 x 63 118 162 94 85 45 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584125090 125 x 90 176 169 105 90 68 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584140032 140 x 32 118 180 59 49 23 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584140040 140 x 40 118 180 78 68 29 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584140050 140 x 50 118 180 93 82 37 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584140063 140 x 63 118 180 94 85 45 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584140090 140 x 90 176 174 105 90 68 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584160032 160 x 32 118 200 59 49 23 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584160040 160 x 40 118 200 78 68 29 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584160050 160 x 50 118 200 93 82 37 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584160063 160 x 63 118 200 94 85 45 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584160090 160 x 90 176 176 105 90 68 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584180032 180 x 32 118 219 59 49 23 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584180040 180 x 40 118 219 78 68 29 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584180050 180 x 50 118 219 93 82 37 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584180063 180 x 63 118 219 94 85 45 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584180090 180 x 90 176 182 105 90 68 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584200063 200 x 63 176 202 102 85 47 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584200090 200 x 90 176 202 105 90 68 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584225063 225 x 63 176 227 102 85 47 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584225090 225 x 90 176 227 105 90 68 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584250063 250 x 63 176 252 102 85 47 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584250090 250 x 90 176 252 105 90 68 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584280090 280 x 90 176 282 105 90 68 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
49584315090 315 x 90 176 317 109 90 68 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD

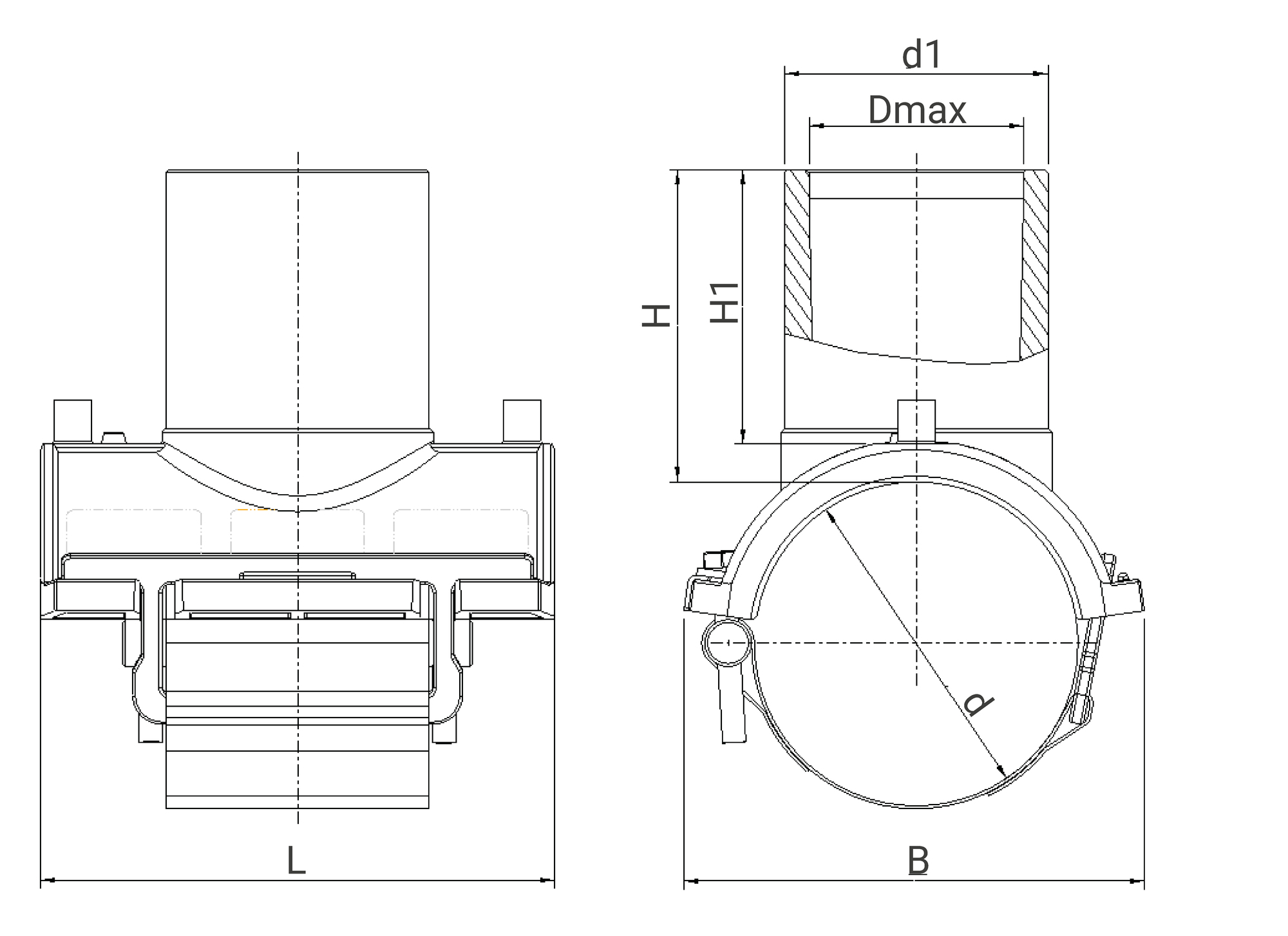

Schéma technique pour le produit :
