Selle de branchement électrosoudable PN16 taraudée

Code produit :
49584T
Prise en charge

Selle de branchement électrosoudable taraudée en PEHD ISO 7-1.
Permet d'incorporer un accessoire de réseau à visser par soudage de la selle de branchement sur un tube en PEHD. Doivent être compatibles entre eux.
Nécessite un équipement et une formation.
Prise de purge, ventouse, mesure… Filetage en polymère de préférence.
Disponible en PN 16 du d63x3/4'' à d90 x 1 1/2''.

Télécharger le catalogue Fiche technique

Domaines d'application

Pour systèmes de canalisations en PEHD destinés aux réseaux secs ou humides.
Utilisation enterrée ou apparente moyennant les protections d'usage.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Caractéristiques techniques

Matière
Corps : PEHD. Taraudage : PEHD. Cerclage : Acier inox AISI 304. Boulonnerie : Acier galvanisé.
Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccords
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)

Références et dimensions

Références et dimensions de Selle de branchement électrosoudable PN16 taraudée
Référenced x RpLBHD max perçagePour tubes SDRPN à 20°CFiche tech.CAD
4958406307 63 x 3/4" 118 100 30 19 7,4 à 11 16 Télécharger Fiche tech. Télécharger CAD
4958406310 63 x 1" 118 100 30 24 7,4 à 11 16 Télécharger Fiche tech. Télécharger CAD
4958406313 63 x 1 1/4" 118 100 30 33 7,4 à 11 16 Télécharger Fiche tech. Télécharger CAD
4958406315 63 x 1 1/2" 118 100 30 37 7,4 à 11 16 Télécharger Fiche tech. Télécharger CAD
4958409010 90 x 1" 118 126 30 24 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
4958409013 90 x 1 1/4" 118 126 30 33 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD
4958409015 90 x 1 1/2" 118 126 30 37 7,4 à 17,6 16 Télécharger Fiche tech. Télécharger CAD

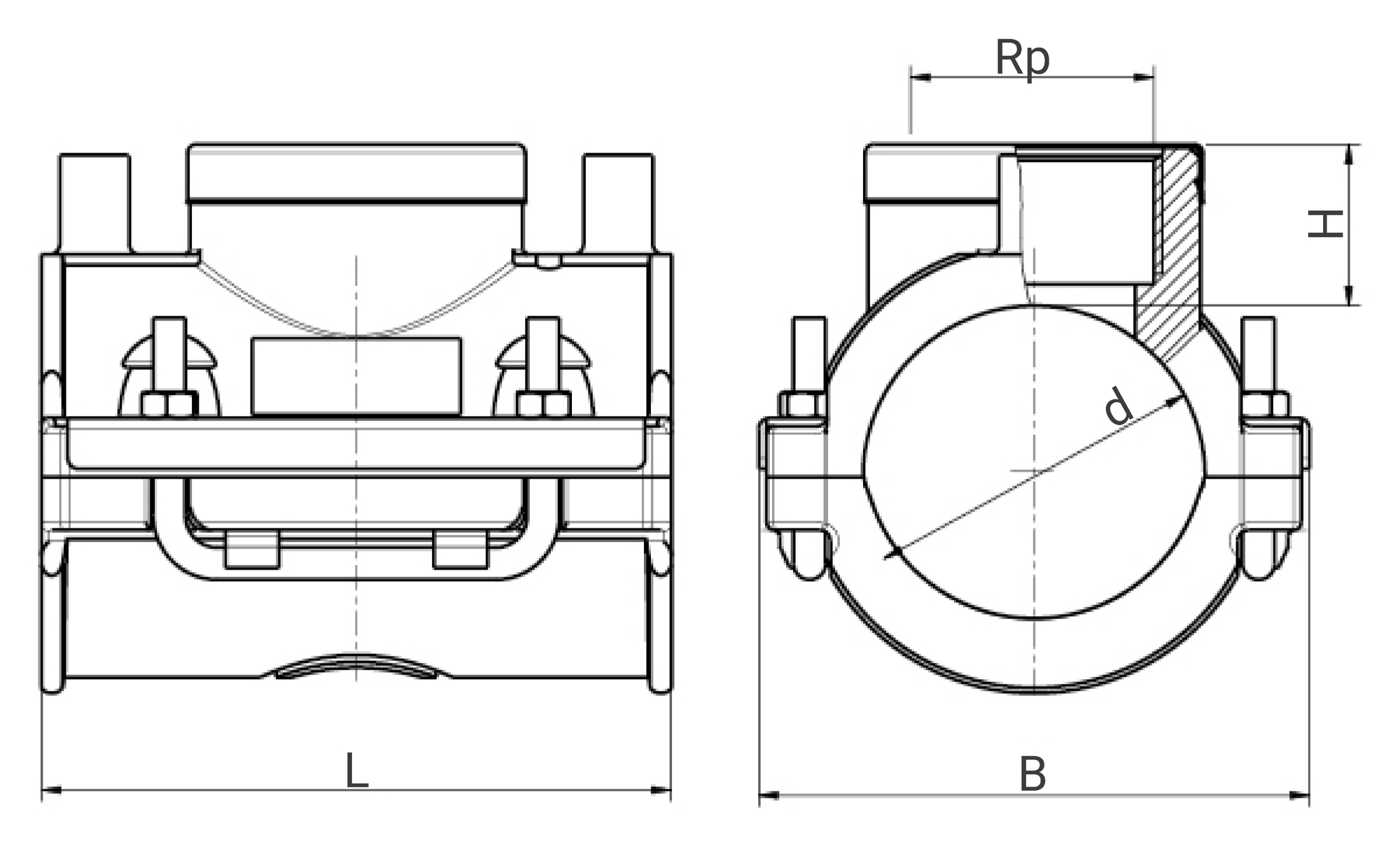

Schéma technique pour le produit :
schéma de la référence

Vidéos

Mise en œuvre de l'électrosoudage

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formations

Ressources

Fiche technique - Selle de branchement taraudée - 49584T
(application/pdf, 304.35 ko)
Attestation de Conformité Sanitaire (ACS) - Selle de branchement taraudée - 49584T
(application/pdf, 422.42 ko)

Informations logistiques

Pièce Carton
Référence Larg. (mm) Prof. (mm) Haut. (mm) Poids (kg) Larg. (mm) Prof. (mm) Haut. (mm) Qté Poids (kg)
4958406307 105 105 120 0,39 570 490 330 60 24,8
4958406310 105 105 120 0,39 570 490 330 60 24,8
4958406313 105 105 120 0,4 570 490 330 58 24,6
4958406315 105 105 120 0,4 570 490 330 60 25,4
4958409010 130 135 120 0,52 570 490 330 36 20,12
4958409013 130 135 120 0,53 570 490 330 36 20,48
4958409015 130 135 120 0,54 570 490 330 36 20,84
