Té à 90° à embouts mâles NF 136-GAZ
Code produit : 46047
Raccords NF 136-GAZ
Domaines d'application
Tés à 90° à embouts mâles en polyéthylène (PE) pour les systèmes de canalisations destinées à la distribution de combustibles gazeux et à leurs assemblages avec des composants en PE et autres matières, destinés à être utilisés une pression maximale de service, MOP, jusques et y compris 10 bars et à une température de service de 20 °C, comme température de référence.
Caractéristiques techniques
Matière
PEHD.
Références normatives NF EN 1555-3 : Systèmes de canalisations en plastique pour la distribution de combustibles gazeux — Polyéthylène (PE) — Partie 3 : raccords Certification Marque NF 136-GAZ
Références et dimensions
| Référence | d | Z | l | S | PN à 20°C | Fiche tech. |
|---|---|---|---|---|---|---|
| 46047160 | 160 | 225 | 124 | 14,6 | 10 | Télécharger Fiche tech. |
| 46047200 | 200 | 253 | 127 | 18,2 | 10 | Télécharger Fiche tech. |

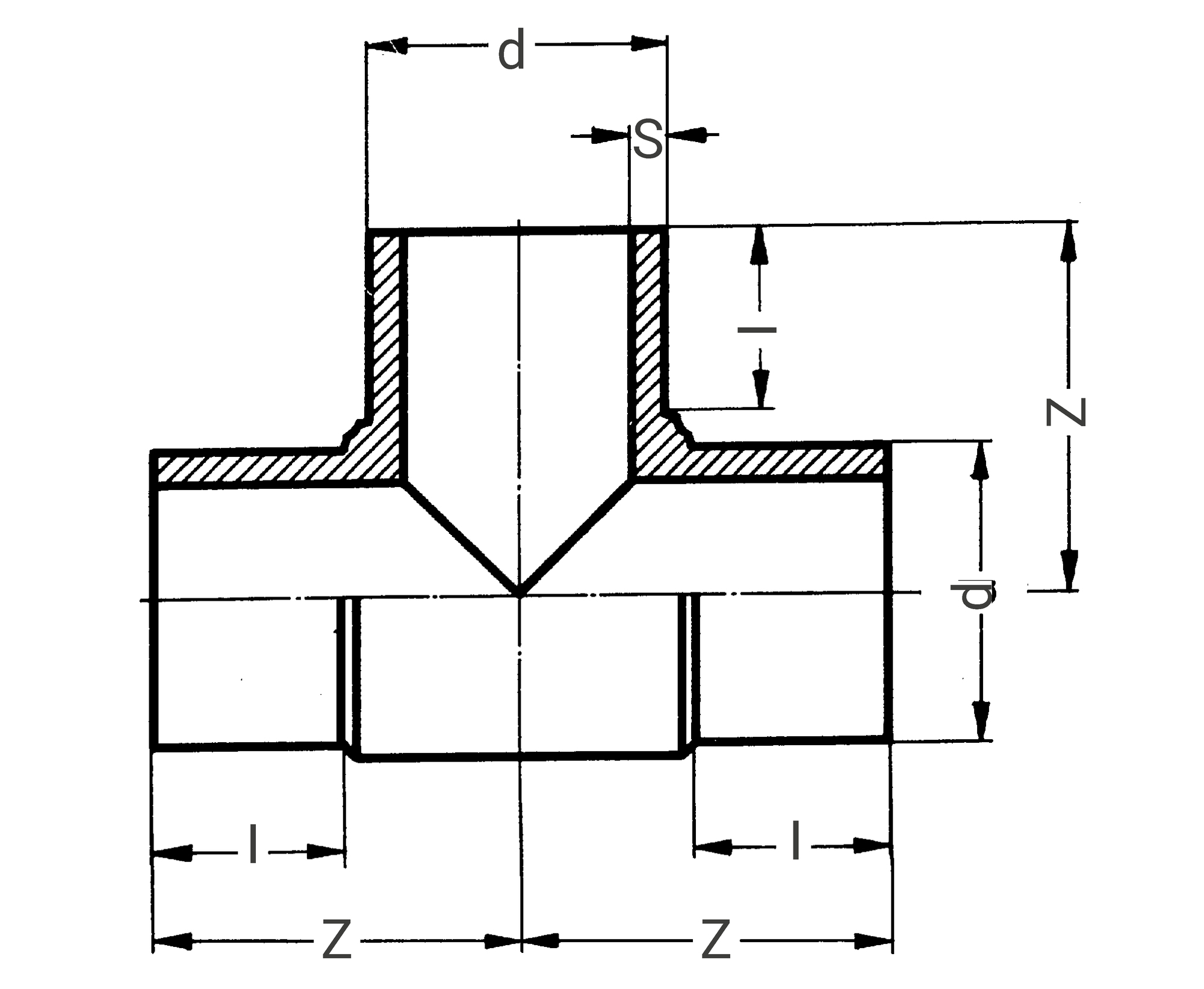

Schéma technique pour le produit :
Informations logistiques
| Pièce | Carton | |||||||
|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté |
| 46047160 | 450 | 160 | 305 | 3,765 | 560 | 480 | 340 | 3 |
| 46047200 | 506 | 200 | 353 | 7,485 | 560 | 480 | 340 | 1 |
