Té à 90° à embouts mâles PE100 PN25
Code produit : 9049
Raccords à embouts mâles
Domaines d'application
Raccords à embouts mâles pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Caractéristiques techniques
Matière
PEHD.
Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccords Certification Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d | H | Z | S | PN à 20°C | Fiche tech. |
|---|---|---|---|---|---|---|
| 9049050 | 50 | 60 | 89 | 6,8 | 25 | Télécharger Fiche tech. |
| 9049063 | 63 | 67 | 103 | 8,5 | 25 | Télécharger Fiche tech. |
| 9049075 | 75 | 74 | 126 | 10,1 | 25 | Télécharger Fiche tech. |
| 9049090 | 90 | 80 | 135 | 12,1 | 25 | Télécharger Fiche tech. |
| 9049110 | 110 | 95 | 162 | 14,8 | 25 | Télécharger Fiche tech. |
| 9049125 | 125 | 90 | 160 | 16,9 | 25 | Télécharger Fiche tech. |
| 9049140 | 140 | 95 | 173 | 18,9 | 25 | Télécharger Fiche tech. |
| 9049160 | 160 | 106 | 200 | 21,6 | 25 | Télécharger Fiche tech. |
| 9049180 | 180 | 133,5 | 257 | 24,3 | 25 | Télécharger Fiche tech. |
| 9049200 | 200 | 114 | 245 | 27 | 25 | Télécharger Fiche tech. |
| 9049225 | 225 | 146 | 270 | 30,4 | 25 | Télécharger Fiche tech. |
| 9049250 | 250 | 148 | 310 | 33,7 | 25 | Télécharger Fiche tech. |
| 9049280 | 280 | 160 | 347 | 37,8 | 25 | Télécharger Fiche tech. |
| 9049315 | 315 | 170 | 375 | 42,5 | 25 | Télécharger Fiche tech. |

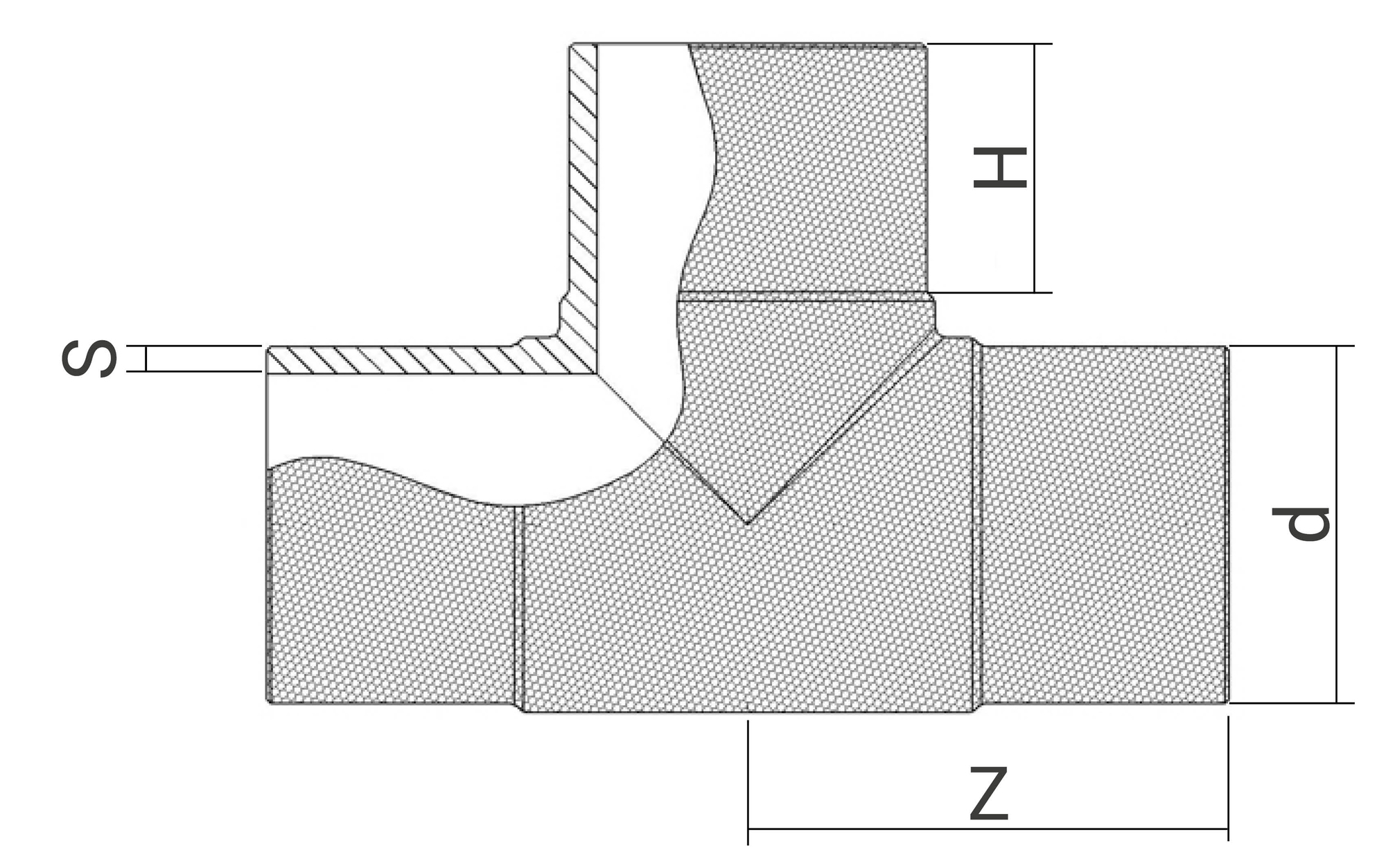

Schéma technique pour le produit :
Ressources
Informations logistiques
| Pièce | |||
|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Poids (kg) |
| 9049050 | 178 | 57 | 0,25 |
| 9049063 | 206 | 72 | 0,46 |
| 9049075 | 252 | 86 | 0,8 |
| 9049090 | 270 | 103 | 1,17 |
| 9049110 | 324 | 125 | 2 |
| 9049125 | 320 | 142 | 2,65 |
| 9049140 | 346 | 159 | 3,5 |
| 9049160 | 400 | 182 | 5,82 |
| 9049180 | 514 | 205 | - |
| 9049200 | 490 | 227 | - |
| 9049225 | 540 | 256 | - |
| 9049250 | 620 | 284 | - |
| 9049280 | 694 | 318 | - |
| 9049315 | 750 | 358 | - |
