Té à 90° électrosoudable PN16 - Dérivation à bride

Code produit :

9940

Raccords électrosoudables

Té électrosoudable - Dérivation à bride DN 80 et DN 100.
Permet de réaliser une dérivation à bride compacte en vue de l'installation d'un organe de réseau à bride.
Compacité - Limite le nombre de raccords nécessaires.
Disponible en PN 16 du d90 à 250 mm - DN 80 et/ou 100.

Télécharger le catalogue Fiche technique

Étanchéité parfaite sur la durée de vie du réseau
Résistance aux agressions extérieures : insensible à la corrosion, grande innocuité aux produits chimiques
Fiabilité et reproductibilité : les cycles sont paramétrés automatiquement (par code-barres), assurant des résultats constants
Traçabilité des opérations : les machines à souder enregistrent les données de chaque soudure
Système SMARTFUSE (reconnaissance automatique des paramètres de soudage)
Longueurs d'emboîtures supérieures aux mini normatifs
Résistance protégée par une gaine de PEHD
Temps de soudage constant pour température comprise entre -5 et +35°C
Butées fixes

Pour systèmes de canalisations en PEHD destinés aux réseaux secs ou humides.
Utilisation enterrée ou apparente moyennant les protections d'usage.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : PEHD. Bride : Acier revêtu PP.

Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccords Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Vidéos
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Té à 90° électrosoudable PN16 - Dérivation à bride
Référence	d x DN x d	L	A	H	D	D1	L1	di	Dp	d1	t	s	Pour tubes SDR	PN à 20°C	Fiche tech.	CAD
49944090080	90 x 80 x 90	294	71	165	113	200	71	71	160	138	20	8 x 18	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD
49944110080	110 x 80 x 110	326	81	181	143	200	71	71	160	138	20	8 x 18	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD
49944110100	110 x 100 x 110	326	81	181	143	220	71	87	180	158	22	8 x 18	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD
49944125080	125 x 80 x 125	382	88	190	165	200	86	71	160	138	20	8 x 18	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD
49944125100	125 x 100 x 125	382	88	190	165	220	86	87	180	158	22	8 x 18	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD
49944160080	160 x 80 x 160	440	106	210	208	200	86	71	160	138	20	8 x 18	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD
49944160100	160 x 100 x 160	440	106	210	208	220	86	87	180	158	22	8 x 18	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD
49944180080	180 x 80 x 180	422	116	225	245	200	106	71	160	138	20	8 x 18	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD
49944180100	180 x 100 x 180	422	116	225	245	220	106	87	180	158	22	8 x 18	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD
49944200080	200 x 80 x 200	451	125	240	261	200	114	71	160	138	20	8 x 18	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD
49944200100	200 x 100 x 200	451	125	245	261	220	114	87	180	158	22	8 x 18	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD
49944225080	225 x 80 x 225	494	140	255	293	200	122	71	160	138	20	8 x 18	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD
49944225100	225 x 100 x 225	494	140	260	293	220	122	87	180	158	22	8 x 18	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD
49944250080	250 x 80 x 250	538	152	270	326	200	122	71	160	138	20	8 x 18	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD
49944250100	250 x 100 x 250	538	152	275	326	220	129	87	180	158	22	8 x 18	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD

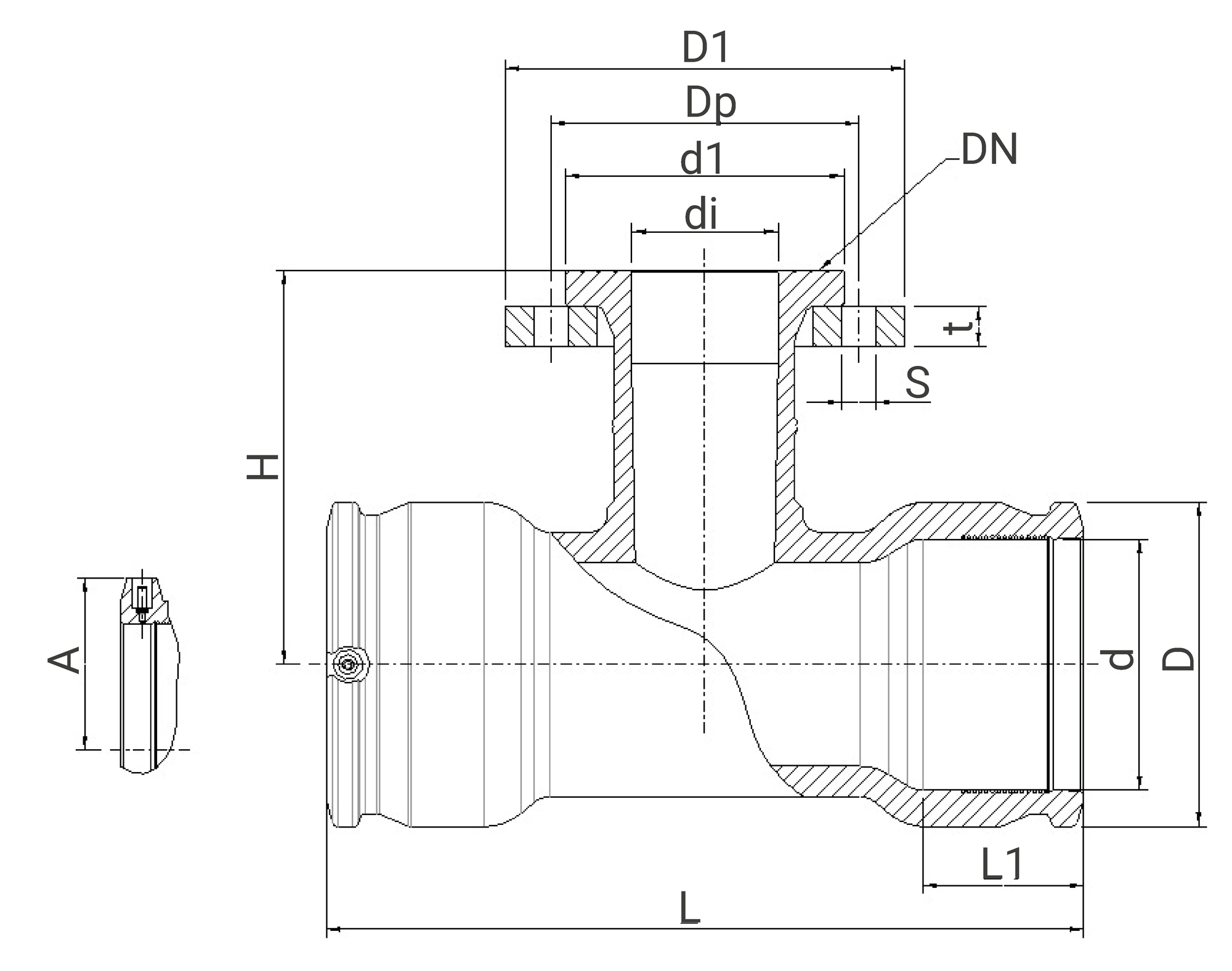

Schéma technique pour le produit :

Vidéos

Mise en œuvre de l'électrosoudage

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Ressources

Fiche technique - Té à 90° - Dérivation à bride - 9940

(application/pdf, 253.41 ko)

Fiche de mise en oeuvre - Té à 90° - Dérivation à bride - 9940

(application/pdf, 664.19 ko)

Attestation de Conformité Sanitaire (ACS) - Té à 90° - Dérivation à bride - 9940

(application/pdf, 336.17 ko)

Informations logistiques

	Pièce				Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
49944090080	295	200	225	2,84	570	490	330	8	24,12
49944110080	330	200	255	3,56	570	490	330	6	22,76
49944110100	330	220	255	4,24	570	490	330	6	26,84
49944125080	385	220	275	4,55	570	490	330	4	19,6
49944125100	385	220	275	5,18	570	490	330	3	16,94
49944160080	440	220	315	6,25	570	490	330	3	20,15
49944160100	440	220	315	6,79	570	490	330	3	21,77
49944180080	440	245	350	7,75	570	490	330	2	16,9
49944180100	440	245	350	8,55	570	490	330	1	9,95
49944200080	455	265	375	8,53	570	490	330	1	9,93
49944200100	455	265	380	9,23	570	490	330	1	10,63
49944225080	495	295	405	11,24	570	490	330	1	12,64
49944225100	495	295	410	11,9	570	490	330	1	13,3
49944250080	540	330	435	14,75	570	490	330	1	16,15
49944250100	540	330	440	15,4	570	490	330	1	16,8
