Domaines d'application
Pour la distribution d'eau ou d'autres fluides sous réserve de compatibilité et des températures comprises entre 0 et 40°C.

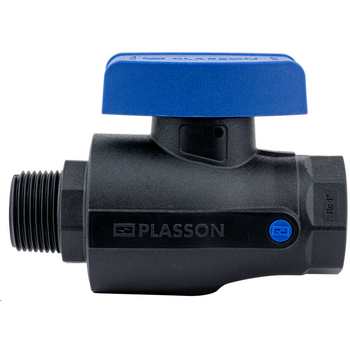

Description
Matière
- Corps en Polyamide chargé fibre de verre - Sphère en PP renforcé fibres de verre - Joint en EPDM - Siège en PPH - Poignée en PP renforcé fibres de verre - Résiste la corrosion - Fermeture 1/4 de tour
Références normatives
- Testée suivant les normes AS 5830 et AS 4020 et NSF61 - Filetage et taraudage conique selon ISO 7.1
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

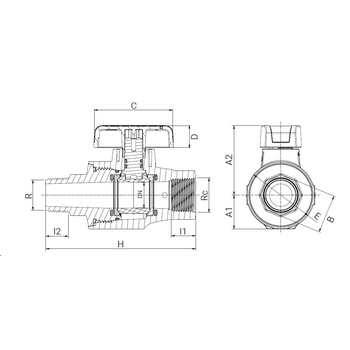

Tableau des dimensions
| Référence | R x Rc | DN | A1 | A2 | B | E | H | l1 | l2 | C | D | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 373020S05 | 1/2" x 1/2" | 20 | 27 | 54 | 27 | 53 | 114 | 18 | 17 | 63 | 17 | 0.187 | 16 |
| 373020S07 | 3/4" x 3/4" | 20 | 27 | 54 | 30 | 53 | 117 | 19 | 18 | 63 | 17 | 0.182 | 16 |
| 373020S10 | 1" x 1" | 25 | 33 | 64 | 41 | 64 | 133 | 22 | 21 | 80 | 21 | 0.323 | 16 |
