Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
- Joints : EPDM
- Bague de renfort : acier inox AISI 430
Références normatives
- Conformes à la norme NF EN 1452-3. Le filetage est conforme aux normes ISO 7-1 et BS21
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

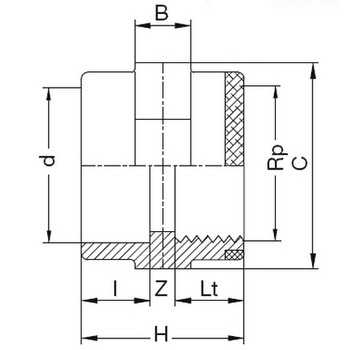

Tableau des dimensions
| Référence | d x Rp | H | C | I | Lt | Z | B | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|
| 57121603 | 16 x 3/8" | 30 | 25 | 14 | 13 | 3 | 12 | 0.011 | 16 |
| 57122005 | 20 x 1/2" | 36 | 30 | 16 | 17 | 3 | 12 | 0.02 | 16 |
| 57122507 | 25 x 3/4" | 40 | 40 | 19 | 18 | 3 | 12 | 0.02 | 16 |
| 57123210 | 32 x 1" | 45 | 45 | 22 | 20 | 3 | 12 | 0.045 | 16 |
| 57124013 | 40 x 1 1/4" | 52 | 51 | 26 | 22 | 4 | 16 | 0.068 | 16 |
| 57125015 | 50 x 1 1/2" | 57 | 63 | 31 | 22 | 4 | 16 | 0.102 | 16 |
| 57126320 | 63 x 2" | 68 | 80 | 38 | 26 | 4 | 16 | 0.171 | 16 |
