Bouchon PVC fileté
Code produit : 5171
Raccords taraudés-filetés
Domaines d'application
Bouchons filetés en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
PVC-U.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccordsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | R | H | C | Lt | B | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|
| 517103 | 3/8" | 25 | 22 | 13 | 12 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 517105 | 1/2" | 30 | 24 | 17 | 12 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 517107 | 3/4" | 32 | 30 | 18 | 12 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 517110 | 1" | 35 | 36 | 20 | 12 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 517113 | 1 1/4" | 43 | 46 | 22 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 517115 | 1 1/2" | 44 | 51 | 22 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 517120 | 2" | 48 | 65 | 26 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 517125 | 2 1/2" | 56 | 80 | 30 | 20 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 517130 | 3" | 61 | 95 | 33 | 20 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 517140 | 4" | 71 | 120 | 40 | 20 | 16 | Télécharger Fiche tech. | Télécharger CAD |

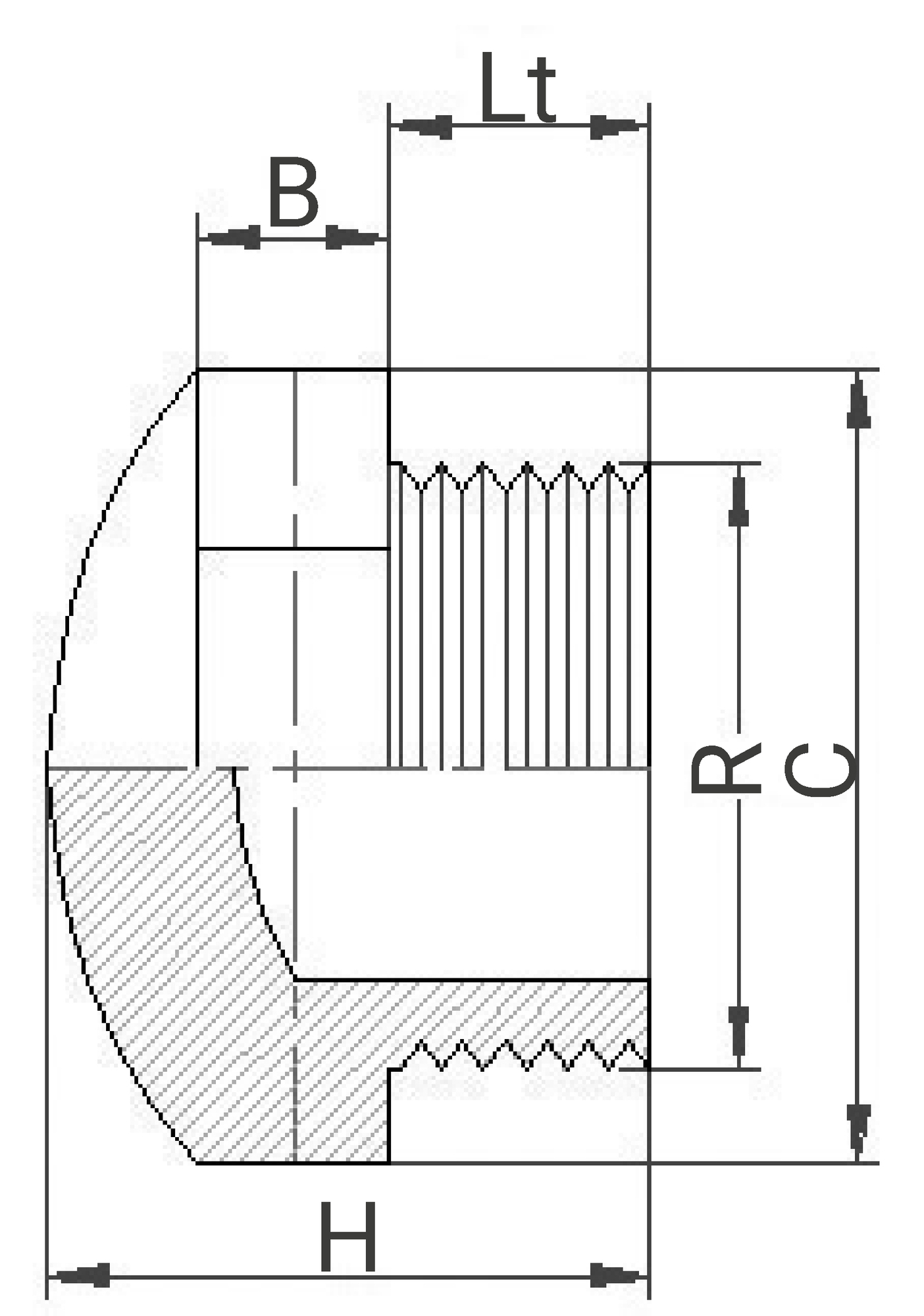

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 517103 | 25 | 22 | 22 | 0,007 | 0,07 | 10 | 560 | 480 | 160 | 1400 | 10,5 |
| 517105 | 30 | 24 | 24 | 0,012 | 0,12 | 10 | 560 | 480 | 160 | 1200 | 15,1 |
| 517107 | 32 | 30 | 30 | 0,016 | 0,16 | 10 | 480 | 330 | 355 | 700 | 11,74 |
| 517110 | 35 | 36 | 36 | 0,037 | 0,38 | 10 | 480 | 330 | 355 | 500 | 19,54 |
| 517113 | 43 | 46 | 46 | 0,047 | 0,47 | 10 | 560 | 480 | 340 | 500 | 24,9 |
| 517115 | 44 | 51 | 51 | 0,058 | 0,58 | 10 | 480 | 330 | 355 | 240 | 14,46 |
| 517120 | 48 | 65 | 65 | 0,098 | 0,49 | 5 | 560 | 480 | 340 | 250 | 25,9 |
| 517125 | 56 | 80 | 80 | 0,16 | - | - | 560 | 480 | 160 | 82 | 13,82 |
| 517130 | 61 | 95 | 95 | 0,226 | - | - | 480 | 330 | 355 | 70 | 16,36 |
| 517140 | 71 | 120 | 120 | 0,49 | - | - | 560 | 480 | 340 | 72 | 36,68 |
