Bride PVC libre
Code produit : 5900
Collets-brides
Domaines d'application
Brides en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
PVC-U.
Références normatives NF EN 1092 : Brides et leurs assemblages - Brides circulaires pour tubes, appareils de robinetterie, raccords et accessoires, désignées PNRéférences et dimensions
| Référence | d x DN | H | E | E1 | Dp | S | Nb Boulons | Classe de perçage | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|
| 590025 | 25 x 20 | 12 | 34 | 107 | 75 | 14 | 4 | ISO GN 10 / 16 | Télécharger Fiche tech. | - |
| 590032 | 32 x 25 | 14 | 42 | 115 | 85 | 14 | 4 | ISO GN 10 / 16 | Télécharger Fiche tech. | Télécharger CAD |
| 590040 | 40 x 32 | 15 | 51 | 140 | 100 | 18 | 4 | ISO GN 10 / 16 | Télécharger Fiche tech. | Télécharger CAD |
| 590050 | 50 x 40 | 16 | 62 | 150 | 110 | 18 | 4 | ISO GN 10 / 16 | Télécharger Fiche tech. | Télécharger CAD |
| 590063 | 63 x 50 | 18 | 78 | 165 | 125 | 18 | 4 | ISO GN 10 / 16 | Télécharger Fiche tech. | Télécharger CAD |
| 590075 | 75 x 65 | 19 | 94 | 185 | 145 | 18 | 4 | ISO GN 10 / 16 | Télécharger Fiche tech. | Télécharger CAD |
| 590090 | 90 x 80 | 20 | 112 | 200 | 160 | 18 | 8 | ISO GN 10 / 16 | Télécharger Fiche tech. | Télécharger CAD |
| 5900110 | 110 x 100 | 22 | 133 | 220 | 180 | 18 | 8 | ISO GN 10 / 16 | Télécharger Fiche tech. | Télécharger CAD |
| 5900125 | 125 x 110 | 25 | 150 | 230 | 190 | 18 | 8 | ISO GN 10 / 16 | Télécharger Fiche tech. | Télécharger CAD |
| 5900125125 | 125 x 125 | 26 | 151 | 250 | 210 | 18 | 8 | ISO GN 10 / 16 | Télécharger Fiche tech. | - |
| 5900140 | 140 x 125 | 28 | 167 | 250 | 210 | 18 | 8 | ISO GN 10 / 16 | Télécharger Fiche tech. | Télécharger CAD |
| 5900160 | 160 x 150 | 30 | 190 | 285 | 240 | 22 | 8 | ISO GN 10 / 16 | Télécharger Fiche tech. | Télécharger CAD |
| 5900200 | 200 x 200 | 32 | 238 | 340 | 297 | 22 | 8 | ISO GN 10 | Télécharger Fiche tech. | Télécharger CAD |
| 5900225 | 225 x 200 | 32 | 255 | 340 | 297 | 22 | 8 | ISO GN 10 | Télécharger Fiche tech. | Télécharger CAD |
| 5900250 | 250 x 250 | 34 | 280 | 395 | 350 | 22 | 12 | ISO GN 10 | Télécharger Fiche tech. | Télécharger CAD |
| 5900280 | 280 x 250 | 35 | 310 | 395 | 350 | 30 | 12 | ISO GN 10 | Télécharger Fiche tech. | - |
| 5900315 | 315 x 300 | 34 | 350 | 445 | 400 | 22 | 12 | ISO GN 10 | Télécharger Fiche tech. | Télécharger CAD |

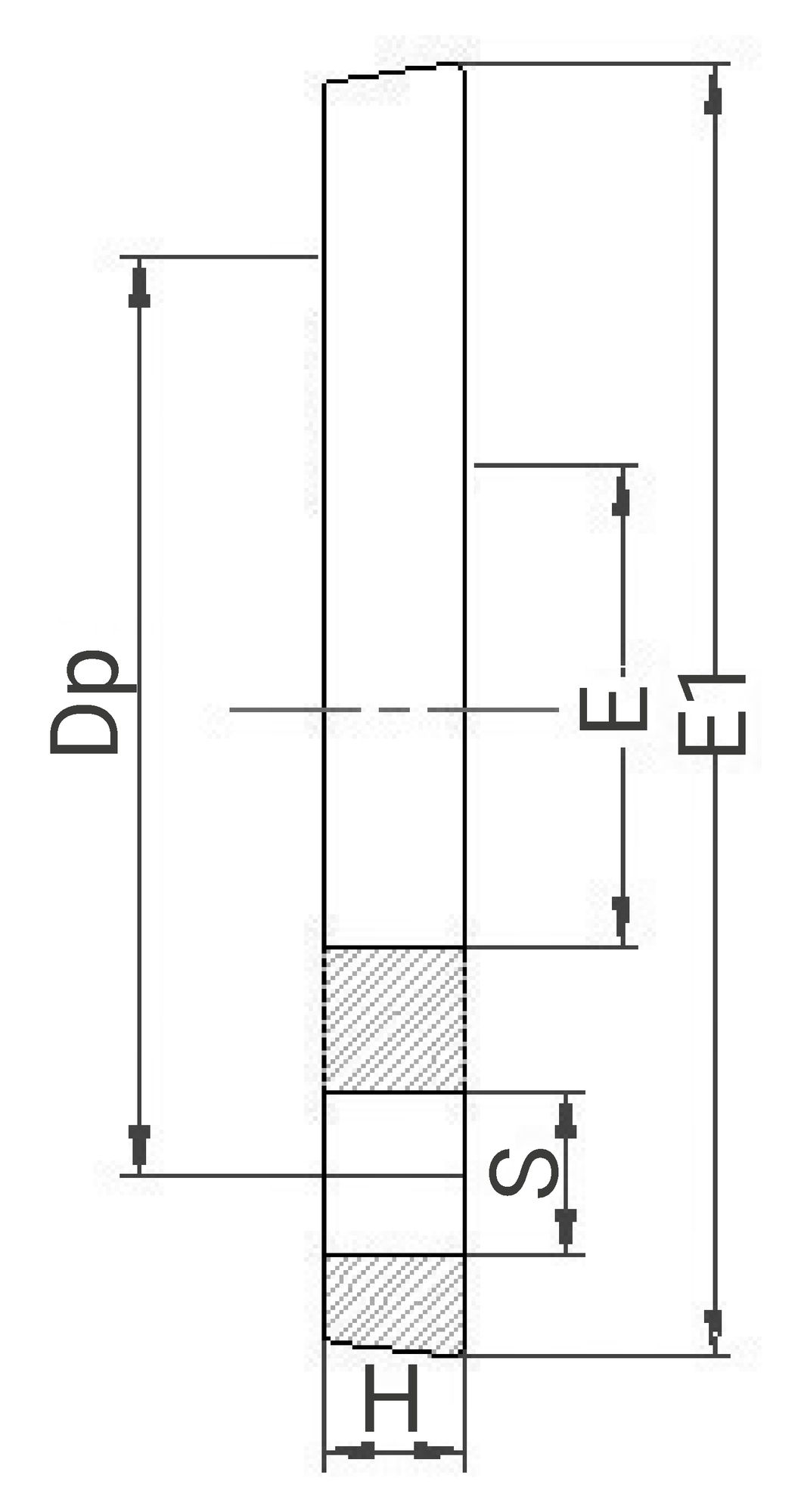

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 590025 | 107 | 12 | 107 | 0,085 | 480 | 310 | 340 | 180 | 22,68 |
| 590032 | 15 | 115 | 115 | 0,123 | 480 | 310 | 340 | 100 | 21,04 |
| 590040 | 15 | 140 | 140 | 0,205 | 480 | 310 | 340 | 80 | 19,1 |
| 590050 | 20 | 150 | 150 | 0,232 | 480 | 310 | 340 | 75 | 22,89 |
| 590063 | 20 | 165 | 165 | 0,298 | 480 | 310 | 340 | 50 | 19,64 |
| 590075 | 20 | 185 | 185 | 0,382 | 480 | 310 | 340 | 40 | 18,78 |
| 590090 | 20 | 200 | 200 | 0,456 | 480 | 310 | 340 | 30 | 16,62 |
| 5900110 | 25 | 220 | 220 | 0,536 | 480 | 310 | 340 | 30 | 17,61 |
| 5900125 | 25 | 230 | 230 | 0,569 | 480 | 310 | 340 | 20 | 15,3 |
| 5900125125 | 250 | 26 | 250 | 0,648 | 480 | 310 | 340 | 18 | 18,04 |
| 5900140 | 30 | 250 | 250 | 0,738 | 570 | 490 | 340 | 12 | 18,8 |
| 5900160 | 30 | 290 | 290 | 0,972 | 570 | 490 | 340 | 12 | 25,8 |
| 5900200 | 35 | 340 | 340 | 1,45 | - | - | - | - | - |
| 5900225 | 35 | 340 | 340 | 2,033 | - | - | - | - | - |
| 5900250 | 35 | 395 | 395 | 1,943 | - | - | - | - | - |
| 5900280 | 35 | 395 | 395 | 1,88 | - | - | - | - | - |
| 5900315 | 35 | 445 | 445 | 2,446 | - | - | - | - | - |
