Coude PVC à 90° taraudé
Code produit : 5051
Raccords taraudés-filetés
Domaines d'application
Coudes à 90° taraudés en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
PVC-U.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccordsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | Rp | H | E | Lt | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|
| 505103 | 3/8" | 35 | 23 | 13 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 505105 | 1/2" | 42 | 20 | 17 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 505107 | 3/4" | 50 | 30 | 18 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 505110 | 1" | 60 | 38 | 20 | 16 | Télécharger Fiche tech. | - |
| 505113 | 1 1/4" | 75 | 48 | 22 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 505115 | 1 1/2" | 90 | 62 | 22 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 505120 | 2" | 111 | 73 | 26 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 505125 | 2 1/2" | 130 | 90 | 29 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 505130 | 3" | 154 | 108 | 33 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 505140 | 4" | 186 | 132 | 40 | 16 | Télécharger Fiche tech. | Télécharger CAD |

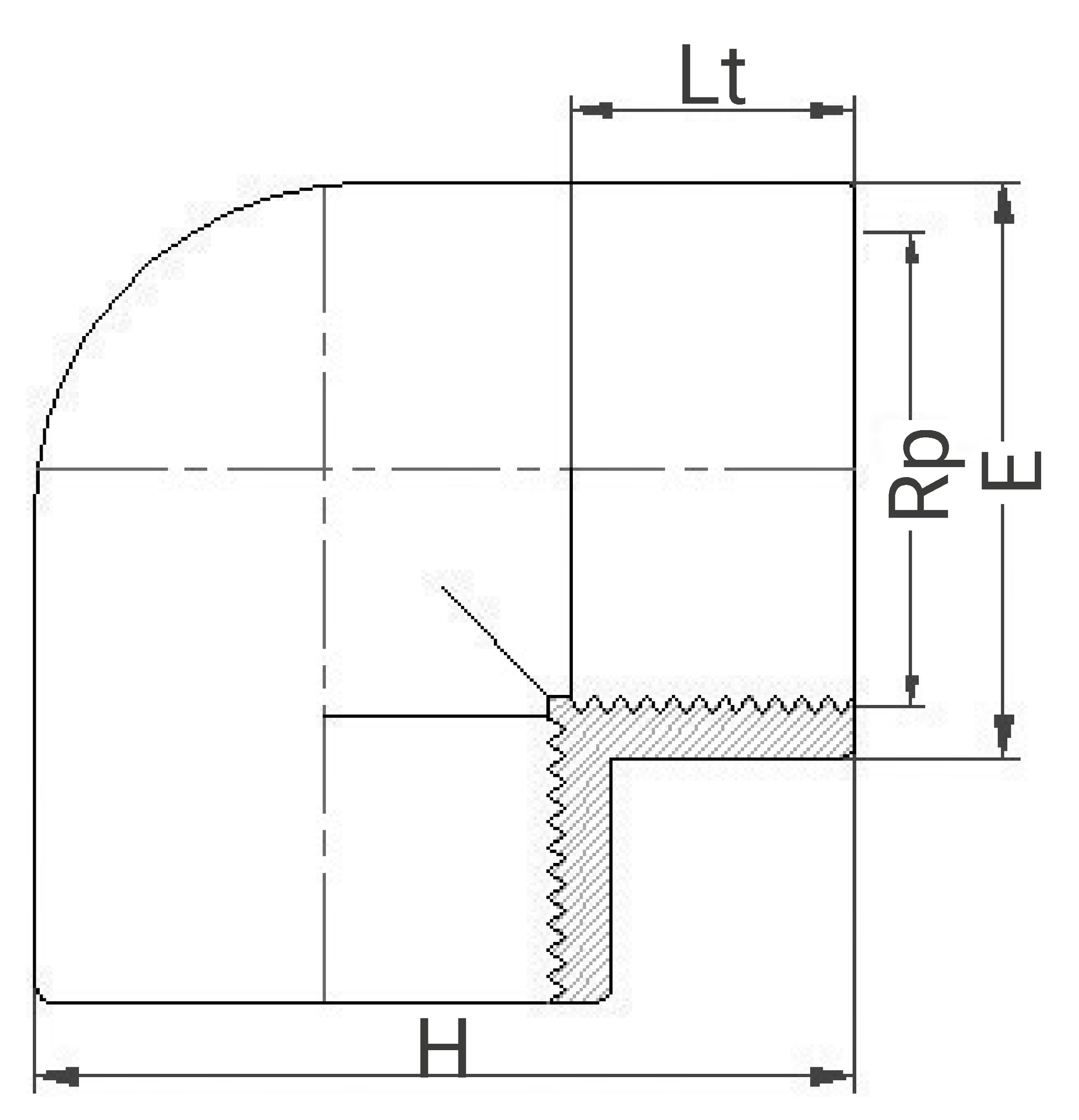

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 505103 | 35 | 23 | 36 | 0,012 | 0,12 | 10 | 570 | 490 | 340 | 1800 | 23 |
| 505105 | 42 | 20 | 37 | 0,024 | 0,24 | 10 | 570 | 490 | 340 | 1000 | 25,4 |
| 505107 | 50 | 30 | 50 | 0,035 | 0,35 | 10 | 570 | 490 | 340 | 600 | 22,4 |
| 505110 | 60 | 38 | 58 | 0,074 | 0,74 | 10 | 570 | 490 | 340 | 200 | 20,2 |
| 505113 | 75 | 48 | 70 | 0,094 | 0,94 | 10 | 570 | 490 | 340 | 130 | 27,14 |
| 505115 | 90 | 62 | 84 | 0,198 | 0,99 | 5 | 570 | 490 | 340 | 72 | 24,73 |
| 505120 | 111 | 73 | 99 | 0,324 | - | - | 570 | 490 | 340 | 50 | 23,5 |
| 505125 | 130 | 90 | 119 | 0,442 | - | - | 480 | 310 | 340 | 30 | 24,63 |
| 505130 | 154 | 108 | 141 | 0,803 | - | - | 570 | 490 | 340 | 17 | 22,65 |
| 505140 | 186 | 132 | 172 | 1,25 | - | - | - | - | - | - | - |
