Douille PVC cannelée taraudée
Code produit : 5362
Raccords taraudés-filetés
Domaines d'application
Douilles cannelées taraudées en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
PVC-U.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccordsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x Rp | H | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|
| 536207 | 16 x 3/4" | 67 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 536210 | 20 x 1" | 72 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 536213 | 25 x 1 1/4" | 80 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 536215 | 30 x 1 1/2" | 91 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 536220 | 40 x 2" | 97 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 536223 | 50 x 2 1/4" | 104 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 536227 | 60 x 2 3/4" | 118 | 10 | Télécharger Fiche tech. | Télécharger CAD |

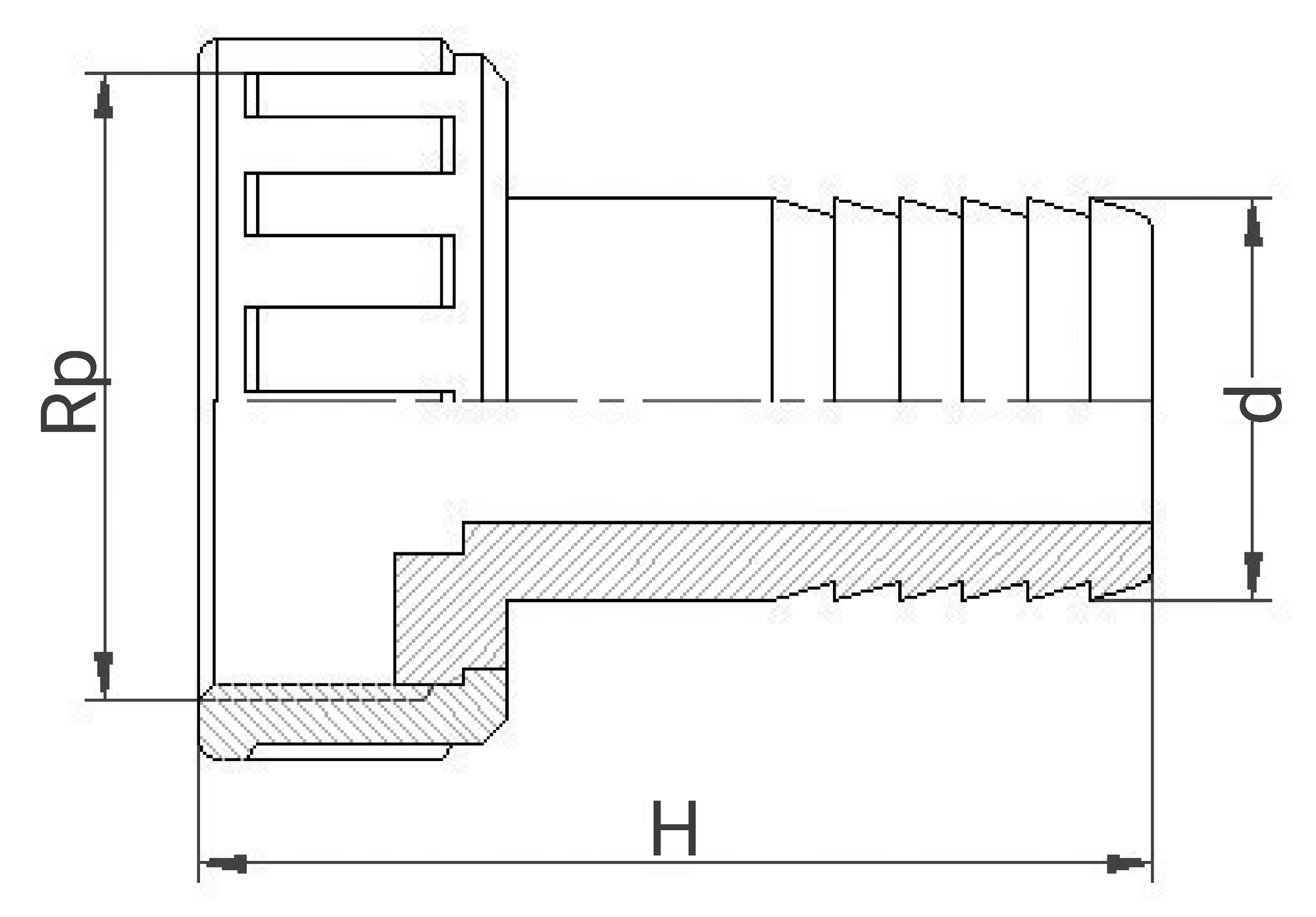

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 536207 | 67 | 0,02 | 0,2 | 10 | 570 | 490 | 340 | 1000 | 21,4 |
| 536210 | 72 | 0,035 | 0,35 | 10 | 570 | 490 | 340 | 700 | 25,9 |
| 536213 | 80 | 0,058 | 0,58 | 10 | 570 | 490 | 340 | 400 | 24,6 |
| 536215 | 91 | 0,083 | 0,83 | 10 | 570 | 490 | 340 | 250 | 22,15 |
| 536220 | 97 | 0,131 | - | - | 570 | 490 | 340 | 150 | 21,05 |
| 536223 | 104 | 0,184 | - | - | 570 | 490 | 340 | 120 | 23,48 |
| 536227 | 118 | 0,266 | - | - | 570 | 490 | 340 | 70 | 20,02 |
