Manchon PVC taraudé
Code produit : 5011
Raccords taraudés-filetés
Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
PVC-U.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccordsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | Rp | H | C | Lt | B | Z | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|
| 501103 | 3/8" | 30 | 25 | 13 | 12 | 4 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 501105 | 1/2" | 36 | 30 | 17 | 12 | 2 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 501107 | 3/4" | 40 | 40 | 18 | 12 | 4 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 501110 | 1" | 45 | 45 | 20 | 12 | 5 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 501113 | 1 1/4" | 52 | 51 | 22 | 16 | 8 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 501115 | 1 1/2" | 57 | 63 | 22 | 16 | 13 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 501120 | 2" | 68 | 80 | 26 | 16 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 501125 | 2 1/2" | 78 | 90 | 29 | 20 | 20 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 501130 | 3" | 89 | 108 | 33 | 24 | 23 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 501140 | 4" | 106 | 130 | 40 | 28 | 26 | 16 | Télécharger Fiche tech. | Télécharger CAD |

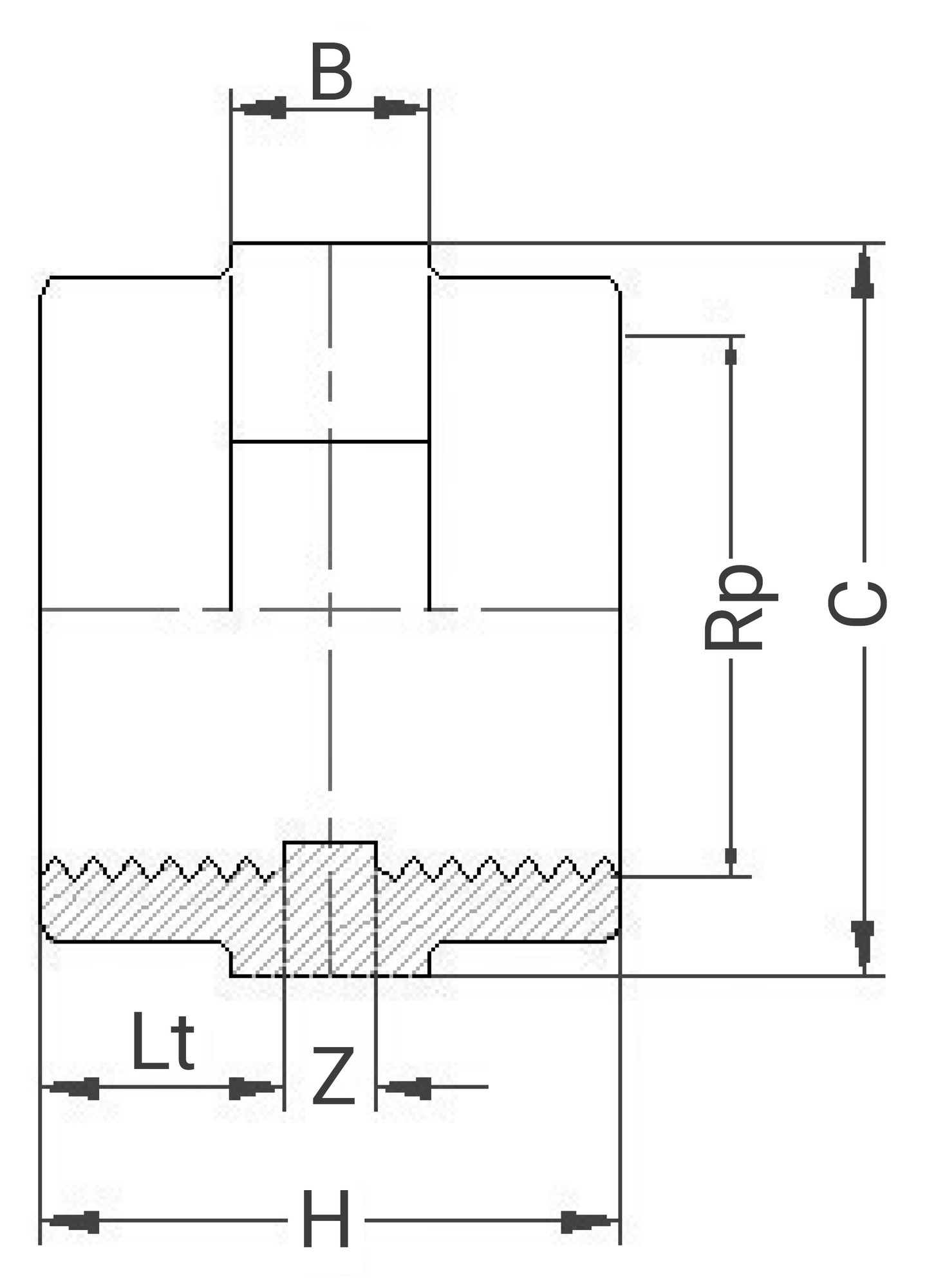

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 501103 | 30 | 25 | 25 | 0,01 | 0,1 | 10 | 570 | 490 | 340 | 2300 | 24,4 |
| 501105 | 36 | 30 | 30 | 0,016 | 0,16 | 10 | 570 | 490 | 340 | 1400 | 23,8 |
| 501107 | 40 | 40 | 40 | 0,021 | 0,21 | 10 | 570 | 490 | 340 | 900 | 20,3 |
| 501110 | 45 | 45 | 45 | 0,042 | 0,42 | 10 | 570 | 490 | 340 | 500 | 22,4 |
| 501113 | 52 | 51 | 51 | 0,053 | 0,53 | 10 | 570 | 490 | 340 | 300 | 17,3 |
| 501115 | 57 | 63 | 63 | 0,12 | 1,2 | 10 | 570 | 490 | 340 | 200 | 25,4 |
| 501120 | 68 | 80 | 80 | 0,165 | - | - | 570 | 490 | 340 | 100 | 17,9 |
| 501125 | 78 | 90 | 90 | 0,234 | - | - | 480 | 310 | 340 | 60 | 14,58 |
| 501130 | 89 | 108 | 108 | 0,418 | - | - | 570 | 490 | 340 | 60 | 26,48 |
| 501140 | 106 | 130 | 130 | 0,533 | - | - | 570 | 490 | 340 | 32 | 18,46 |
