Manchon PVC union 3 pièces taraudé
Code produit : 5081
Raccords taraudés-filetés
Domaines d'application
Manchons union en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé
Corps : PVC-U. Ecrous : PVC-U. Taraudage : PVC-U. Joints : EPDM.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccordsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé
Références et dimensions
| Référence | Rp | H | E | Lt | Z | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|
| 508103 | 3/8" | 39 | 34 | 13 | 13 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 508105 | 1/2" | 46 | 42 | 17 | 12 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 508107 | 3/4" | 51 | 52 | 18 | 15 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 508110 | 1" | 57 | 59 | 20 | 17 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 508113 | 1 1/4" | 66 | 72 | 24 | 18 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 508115 | 1 1/2" | 72 | 79 | 24 | 24 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 508120 | 2" | 92 | 96 | 34 | 24 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 508125 | 2 1/2" | 110 | 118 | 30 | 50 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 508130 | 3" | 125 | 132 | 33 | 59 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 508140 | 4" | 145 | 151 | 41 | 63 | 10 | Télécharger Fiche tech. | Télécharger CAD |

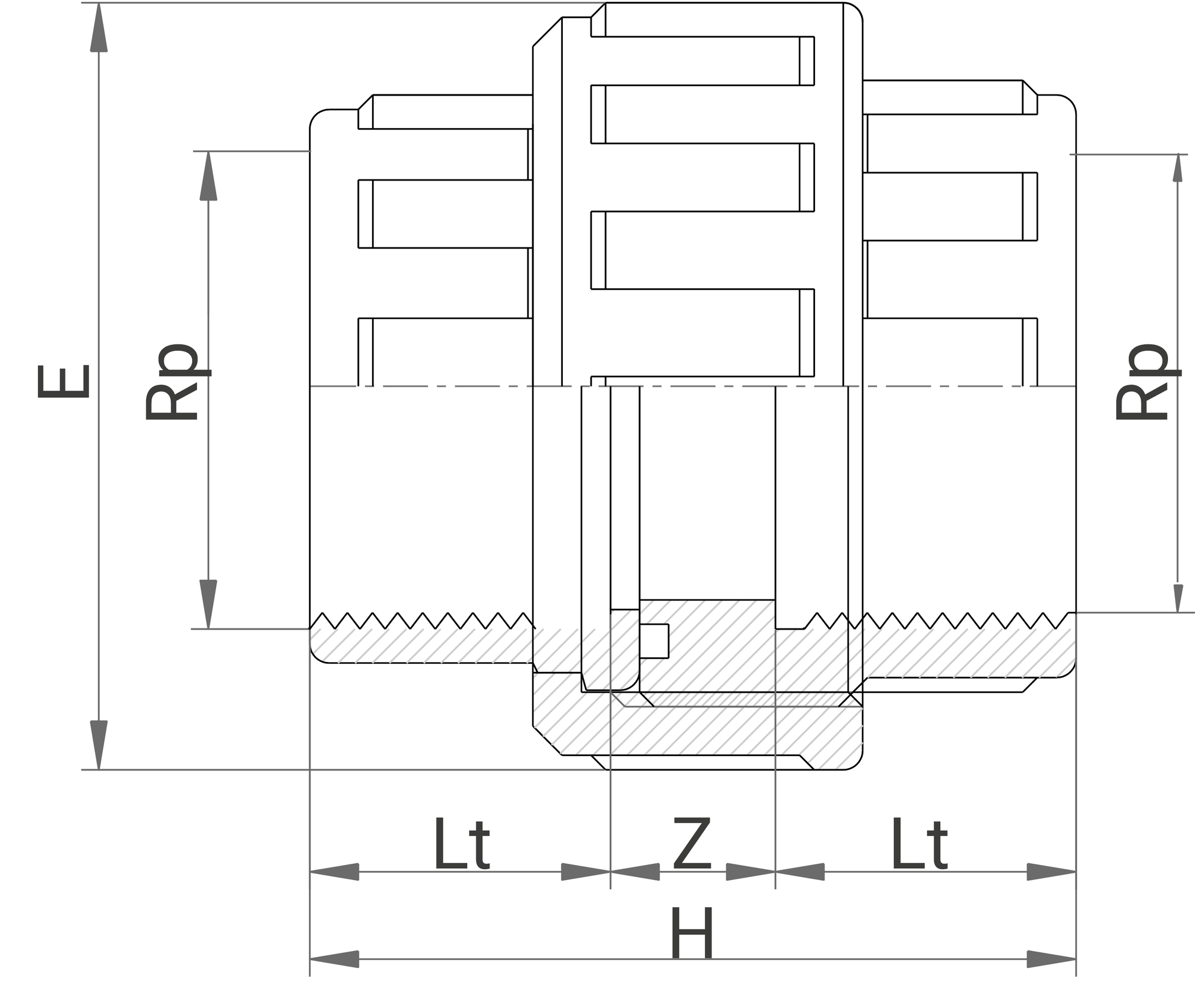

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 508103 | 39 | 34 | 34 | 0,023 | 0,23 | 10 | 570 | 490 | 340 | 1000 | 24,4 |
| 508105 | 46 | 42 | 42 | 0,039 | 0,39 | 10 | 570 | 490 | 340 | 580 | 24,02 |
| 508107 | 51 | 52 | 52 | 0,063 | 0,63 | 10 | 570 | 490 | 170 | 400 | 25,9 |
| 508110 | 57 | 59 | 59 | 0,088 | 0,88 | 10 | 570 | 490 | 340 | 250 | 23,4 |
| 508113 | 66 | 72 | 72 | 0,142 | 0,71 | 5 | 570 | 490 | 340 | 150 | 22,7 |
| 508115 | 72 | 79 | 79 | 0,192 | - | - | 570 | 490 | 340 | 100 | 20,6 |
| 508120 | 92 | 96 | 96 | 0,318 | - | - | 570 | 490 | 340 | 60 | 20,48 |
| 508125 | 110 | 118 | 118 | 0,598 | - | - | 480 | 310 | 340 | 45 | 27,45 |
| 508130 | 125 | 132 | 132 | 0,73 | - | - | 570 | 490 | 340 | 30 | 23,3 |
| 508140 | 145 | 151 | 151 | 1,213 | - | - | 570 | 490 | 340 | 18 | 23,23 |
