Manchon PVC union 3 pièces - Taraudé sur Rp - Fileté sur R
Code produit : 5083
Raccords taraudés-filetés
Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
Corps : PVC-U. Ecrous : PVC-U. Filetage : PVC-U. Taraudage : PVC-U. Joints : EPDM.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccordsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
Références et dimensions
| Référence | Rp x R | H | E | C | Lt | Lt1 | B | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|
| 508307 | 3/4" x 3/4" | 64,3 | 51 | 40 | 17 | 19 | 12 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 508310 | 1" x 1" | 73,3 | 58 | 45 | 22 | 22 | 13 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 508313 | 1 1/4" x 1 1/4" | 89 | 72 | 46 | 22 | 22 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 508315 | 1 1/2" x 1 1/2" | 96 | 79 | 50 | 22 | 22 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 508320 | 2" x 2" | 104 | 96 | 65 | 26 | 26 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |

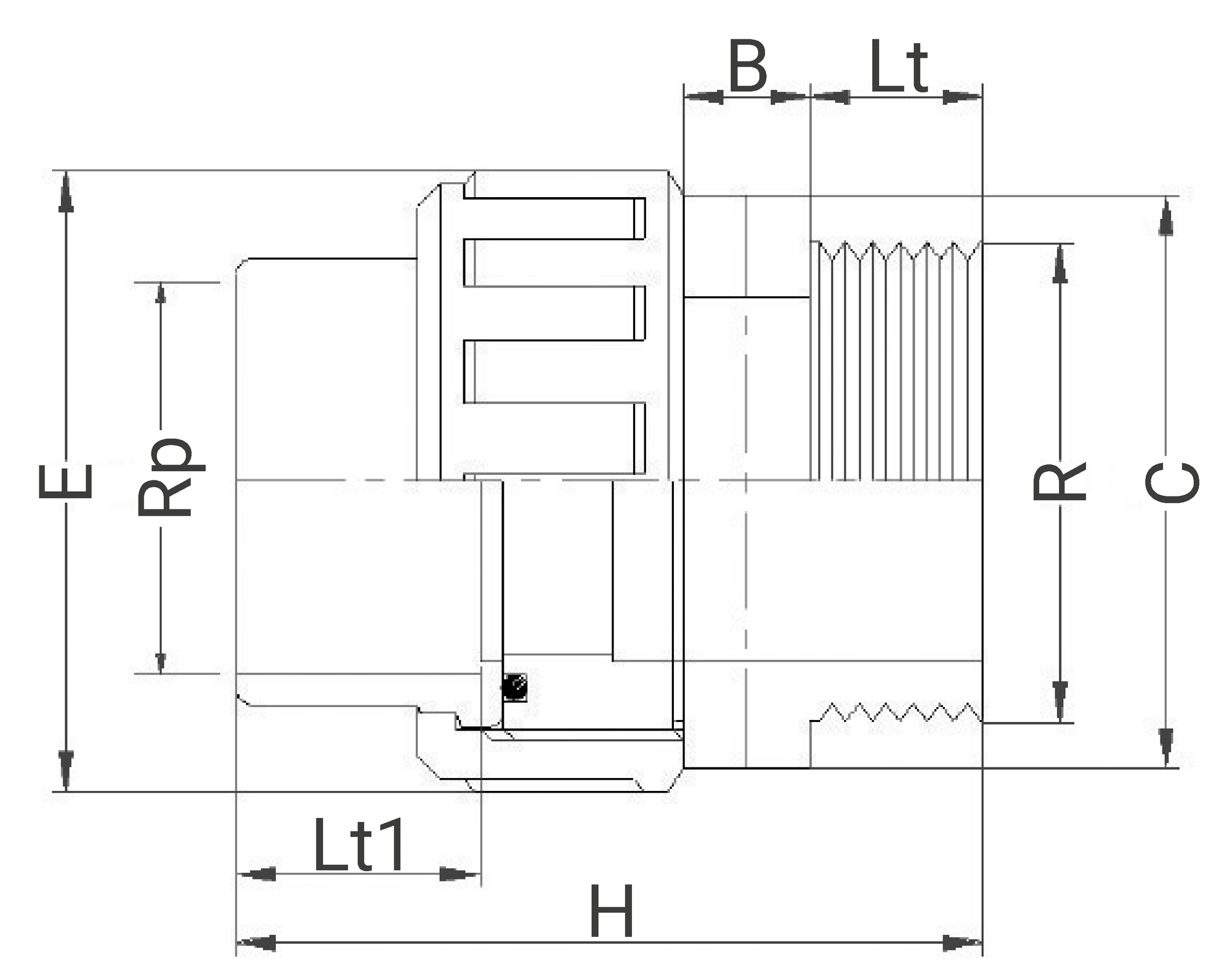

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 508307 | 65 | 51 | 51 | 0,063 | 0,63 | 10 | 570 | 490 | 340 | 350 | 23,45 |
| 508310 | 74 | 58 | 58 | 0,088 | 0,88 | 10 | 570 | 490 | 340 | 250 | 23,4 |
| 508313 | 89 | 72 | 72 | 0,142 | 0,71 | 5 | 570 | 490 | 340 | 150 | 22,7 |
| 508315 | 96 | 79 | 79 | 0,192 | - | - | 570 | 490 | 340 | 100 | 20,6 |
| 508320 | 104 | 96 | 96 | 0,318 | - | - | 570 | 490 | 340 | 60 | 20,48 |
