Manchon union PVC 3 pièces avec joint torique - Femelle à coller sur d - Fileté sur G Piscine
Code produit : 5183P
Raccords taraudés-filetés
Domaines d'application
Manchons unions 3 pièces filetés en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
ISO 228-1:2000 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Corps : PVC-U. Ecrous : PVC-U. Filetage : PVC-U. Joints : EPDM.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccordsISO 228-1:2000 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Sans Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x G | B | b | C | D | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|
| 51835015P | 50 x 1 1/2" | 31 | 21 | 80 | 98 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 51835020P | 50 x 2" | 31 | 26 | 99 | 115 | 10 | Télécharger Fiche tech. | - |

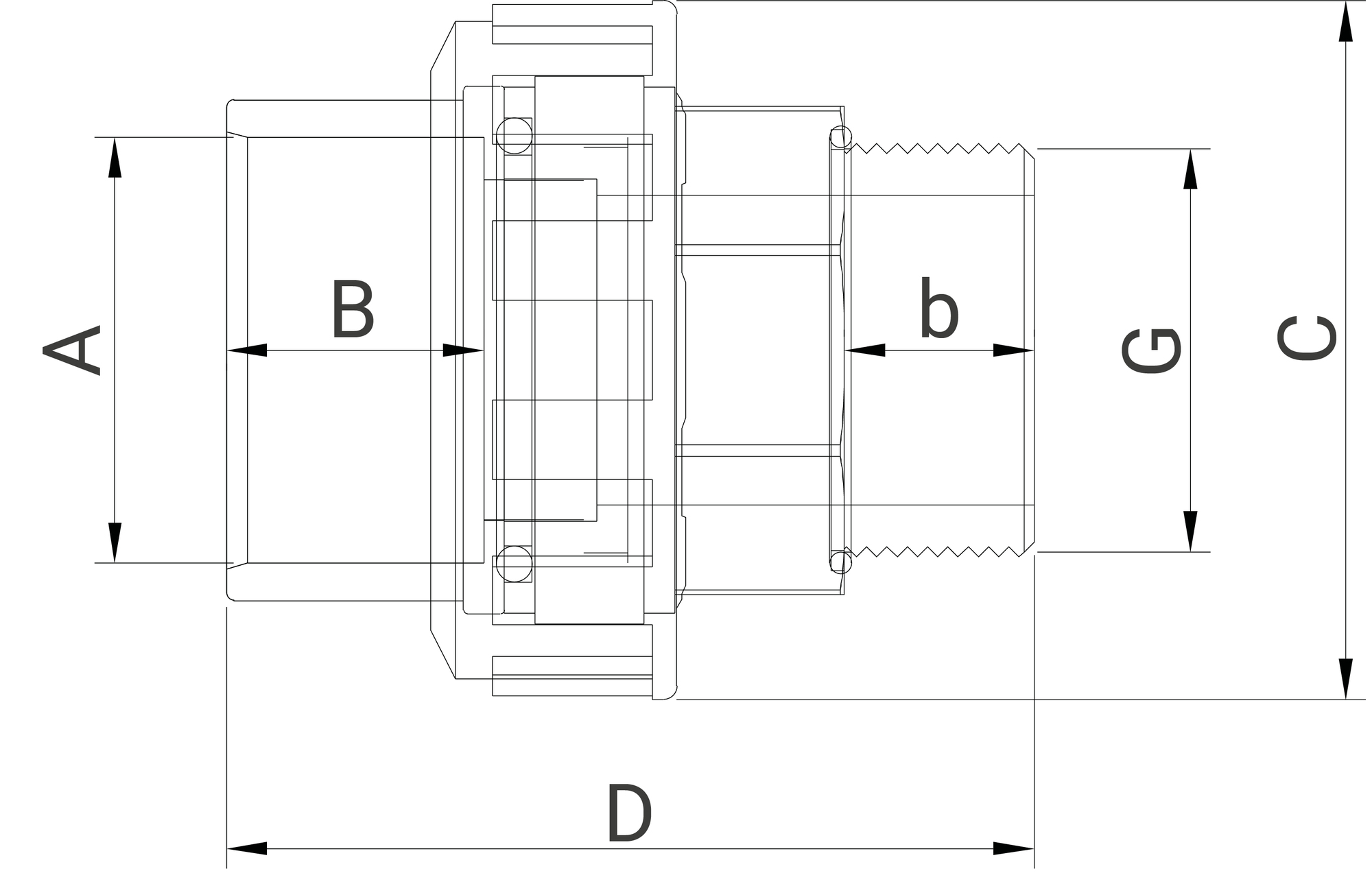

Schéma technique pour le produit :
Informations logistiques
| Pièce | Sachet | Carton | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté |
| 51835015P | 100 | 80 | 80 | 0,237 | 24 | 270 | 320 | 230 | 24 |
| 51835020P | 115 | 100 | 100 | 0,423 | 14 | 270 | 320 | 230 | 14 |
