Té PVC à 90° taraudé
Code produit : 5041
Raccords taraudés-filetés
Domaines d'application
Tés en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
PVC-U.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccordsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | Rp | H | E | Lt | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|
| 504103 | 3/8" | 46 | 22 | 13 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 504105 | 1/2" | 55 | 28 | 17 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 504107 | 3/4" | 65 | 33 | 18 | 16 | Télécharger Fiche tech. | - |
| 504110 | 1" | 78 | 42 | 24 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 504113 | 1 1/4" | 98 | 48 | 22 | 16 | Télécharger Fiche tech. | - |
| 504115 | 1 1/2" | 118 | 61 | 22 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 504120 | 2" | 145 | 73 | 26 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 504125 | 2 1/2" | 170 | 90 | 29 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 504130 | 3" | 199 | 108 | 33 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 504140 | 4" | 239 | 132 | 40 | 16 | Télécharger Fiche tech. | Télécharger CAD |

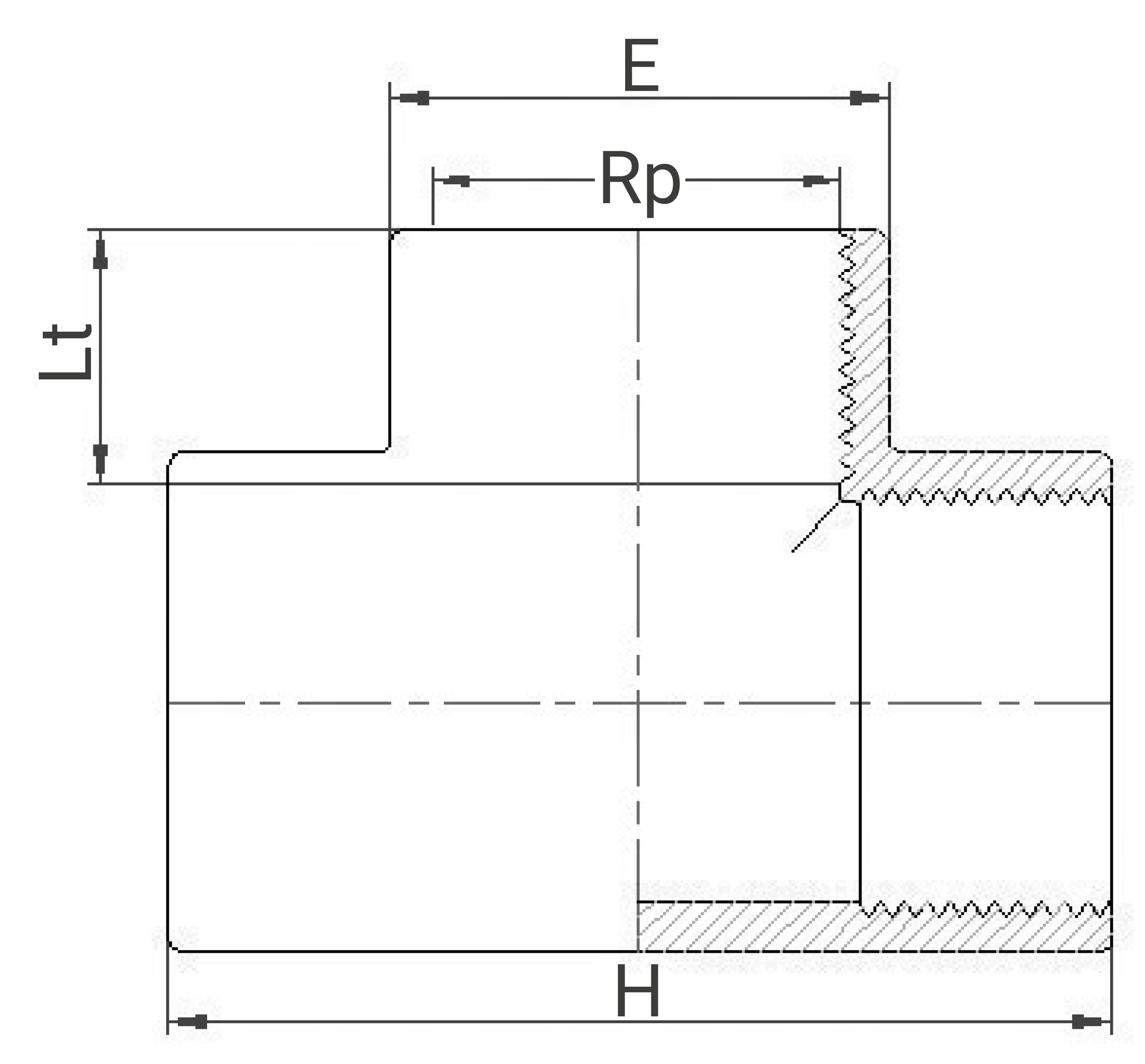

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 504103 | 46 | 22 | 35 | 0,017 | 0,17 | 10 | 570 | 490 | 340 | 1500 | 26,9 |
| 504105 | 55 | 28 | 45 | 0,03 | 0,3 | 10 | 570 | 490 | 340 | 700 | 22,4 |
| 504107 | 65 | 33 | 51 | 0,063 | 0,63 | 10 | 570 | 490 | 340 | 250 | 23,15 |
| 504110 | 78 | 42 | 66 | 0,087 | 0,87 | 10 | 570 | 490 | 340 | 80 | 22,36 |
| 504113 | 98 | 48 | 70 | 0,142 | 0,71 | 5 | 480 | 310 | 340 | 28 | 14,6 |
| 504115 | 118 | 61 | 83 | 0,262 | - | - | 570 | 490 | 340 | 35 | 24,29 |
| 504120 | 145 | 77 | 103 | 0,502 | - | - | 480 | 310 | 340 | 12 | 14,56 |
| 504125 | 170 | 90 | 119 | 0,654 | - | - | 570 | 490 | 340 | 14 | 24,61 |
| 504130 | 199 | 108 | 141 | 1,168 | - | - | - | - | - | - | - |
| 504140 | 239 | 132 | 172 | 1,658 | - | - | - | - | - | - | - |
