Clapet anti-retour PVC avec ressort et indicateur de position
Code produit : 5043
Clapets anti-retour
Domaines d'application
Clapets anti-retour en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé
Corps : PVC-U. Joints : EPDM.
Références normatives NF EN ISO 1452-4 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 4 : robinets-vannesNF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé
Références et dimensions
| Référence | d | DN | A | B | H | K | PN à 20°C | Fiche tech. | CAD | Nbre trous |
|---|---|---|---|---|---|---|---|---|---|---|
| 504390 | 90 | 80 | 130 | 236 | 58 | 146-160 | 16 | Télécharger Fiche tech. | Télécharger CAD | - |
| 5043110 | 110 | 100 | 151 | 257 | 59 | 178-190 | 16 | Télécharger Fiche tech. | Télécharger CAD | - |
| 5043125 | 125 | 110 | 170 | 275 | 67 | 190 | 16 | Télécharger Fiche tech. | Télécharger CAD | 4 |
| 5043140 | 140 | 125 | 190 | 292 | 73 | 210-216 | 16 | Télécharger Fiche tech. | Télécharger CAD | 4 |
| 5043160 | 160 | 150 | 217 | 312 | 80 | 235-241 | 10 | Télécharger Fiche tech. | Télécharger CAD | 4 |
| 5043225 | 200-225 | 175 | 250 | 344 | 95 | 292-298 | 10 | Télécharger Fiche tech. | Télécharger CAD | 4 |
| 5043250 | 250 | 225 | 322 | 385 | 128 | 350-362 | 10 | Télécharger Fiche tech. | Télécharger CAD | 4 |
| 5043315 | 315 | 250 | 370 | 495 | 131 | 400-425 | 10 | Télécharger Fiche tech. | Télécharger CAD | 4 |

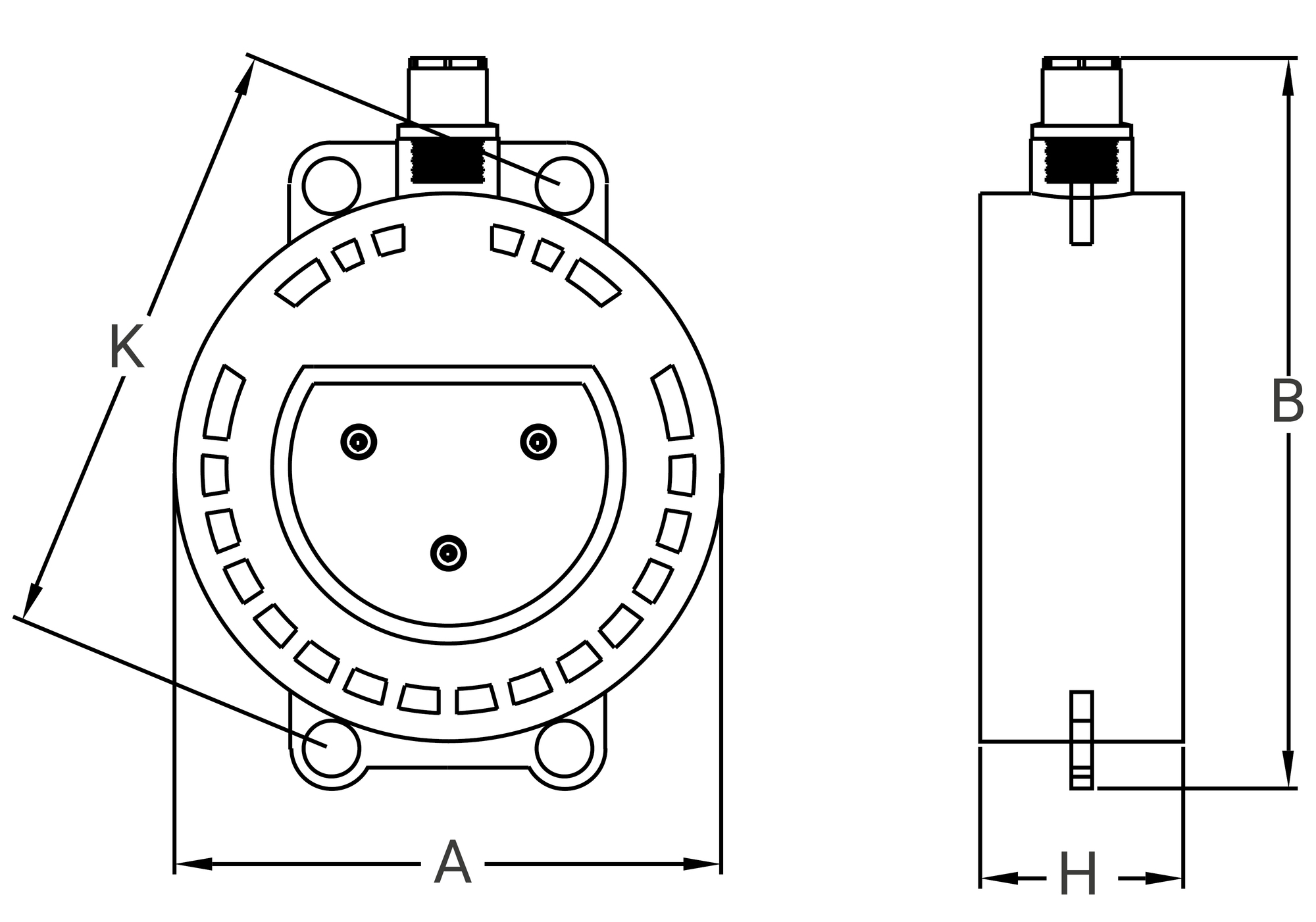

Schéma technique pour le produit :
Informations logistiques
| Pièce | |||
|---|---|---|---|
| Référence | Larg. (mm) | Haut. (mm) | Poids (kg) |
| 504390 | 130 | 236 | 0,735 |
| 5043110 | 151 | 257 | 0,926 |
| 5043125 | 170 | 275 | 1,211 |
| 5043140 | 190 | 292 | 1,724 |
| 5043160 | 217 | 312 | 2,224 |
| 5043225 | 250 | 344 | 3,794 |
| 5043250 | 322 | 385 | 6,898 |
| 5043315 | 370 | 495 | 9,956 |
