Clapet de retenue PVC à coller avec protection PTFE sur le ressort - Joints FPM

Code produit :
1090
Clapets de retenue

Le clapet de retenue est un dispositif permettant de contrôler le sens de circulation d'un fluide quelconque. Il permet le passage d'un liquide dans un sens et bloque le flux si celui-ci venait à s'inverser.
Il est guidé grâce au ressort : amélioration de l'étanchéité même à faible pression, rapidité de fermeture.
Le sens de montage du clapet de retenue doit être respecté (flèche dans le sens de l'écoulement).

Télécharger le catalogue Fiche technique
Les produits
  • Equipé de ressort pour fermer le piston. Employé sur conduite horizontale et verticale
  • La soupape de retenue est munie d'un mécanisme à ressort et ferme hermétiquement, même à faible pression
  • Lorsque l'écoulement du fluide s'arrête, la force du ressort pousse l'obturateur et ferme hermétiquement le siège de soupape

Domaines d'application

Clapets de retenue en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.

Caractéristiques techniques

Matière
Corps : PVC-U. Ecrous : PVC-U. Joints : FPM. Clapet : PVC-U. Ressort : Acier inox AISI 316 revêtu PTFE.
Références normatives NF EN ISO 1452-4 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 4 : robinets-vannes
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Sans Attestation de Conformité Sanitaire (ACS)

Références et dimensions

Références et dimensions de Clapet de retenue PVC à coller avec protection PTFE sur le ressort - Joints FPM
RéférencedDNIZHFKPN à 20°CFiche tech.CAD
109025 25 20 19 51 89 29 55 16 Télécharger Fiche tech. Télécharger CAD
109032 32 25 22 58 102 37 66 16 Télécharger Fiche tech. Télécharger CAD
109040 40 32 26 68 120 44 80 16 Télécharger Fiche tech. Télécharger CAD
109050 50 40 31 80 142 54 96 16 Télécharger Fiche tech. Télécharger CAD
109063 63 50 38 93 169 65 118 16 Télécharger Fiche tech. Télécharger CAD
A monter en position verticale ou horizontale. Pmin de fonctionnement = 0,05 bars.

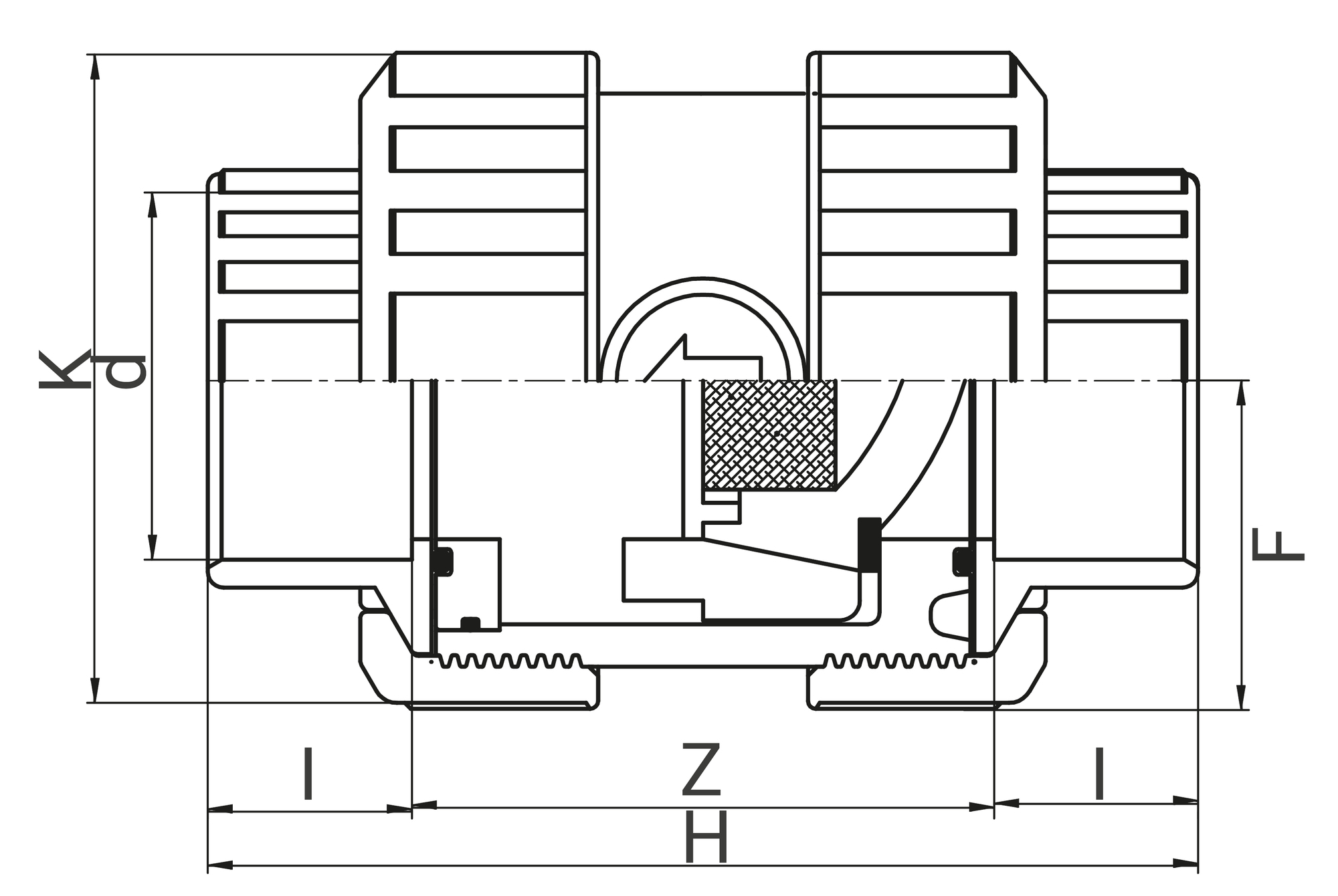

Schéma technique pour le produit :
schéma de la référence

Ressources

Fiche technique - Clapet de retenue à coller avec protection PTFE sur le ressort - Joints FPM - 1090
(application/pdf, 180.97 ko)

Informations logistiques

Pièce Carton
Référence Larg. (mm) Prof. (mm) Haut. (mm) Poids (kg) Larg. (mm) Prof. (mm) Haut. (mm) Qté Poids (kg)
109025 51 29 29 0,145 480 310 340 52 8.08
109032 58 37 37 0,245 480 310 340 30 7.89
109040 68 44 44 0,41 480 310 340 22 9.56
109050 80 54 54 0,69 480 310 340 13 9.51
109063 93 65 65 1,17 480 310 340 6 7.56
