Clapet de retenue PVC taraudé - Joints FPM

Code produit :
1091
Clapets de retenue

Le clapet de retenue est un dispositif permettant de contrôler le sens de circulation d'un fluide quelconque. Il permet le passage d'un liquide dans un sens et bloque le flux si celui-ci venait à s'inverser.
Il est guidé grâce au ressort : amélioration de l'étanchéité même à faible pression, rapidité de fermeture.
Le sens de montage du clapet de retenue doit être respecté (flèche dans le sens de l'écoulement).

Télécharger le catalogue Fiche technique
Les produits
  • Equipé de ressort pour fermer le piston. Employé sur conduite horizontale et verticale
  • La soupape de retenue est munie d'un mécanisme à ressort et ferme hermétiquement, même à faible pression
  • Lorsque l'écoulement du fluide s'arrête, la force du ressort pousse l'obturateur et ferme hermétiquement le siège de soupape

Domaines d'application

Clapets de retenue en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.

Caractéristiques techniques

Matière
Corps : PVC-U. Ecrous : PVC-U. Taraudage : PVC-U. Joints : FPM. Clapet : PVC-U. Ressort : Acier inox AISI 316 revêtu PTFE.
Références normatives NF EN ISO 1452-4 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 4 : robinets-vannes
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Sans Attestation de Conformité Sanitaire (ACS)

Références et dimensions

Références et dimensions de Clapet de retenue PVC taraudé - Joints FPM
RéférenceRpLtZKHFDNPN à 20°CFiche tech.CAD
109103 3/8" 14 43 45 71 23 10 16 Télécharger Fiche tech. Télécharger CAD
109105 1/2" 16 43 45 75 23 15 16 Télécharger Fiche tech. Télécharger CAD
109107 3/4" 19 51 55 89 29 20 16 Télécharger Fiche tech. Télécharger CAD
109110 1" 22 58 66 102 37 25 16 Télécharger Fiche tech. Télécharger CAD
109113 1 1/4" 26 68 80 120 44 32 16 Télécharger Fiche tech. -
109115 1 1/2" 31 80 96 142 54 40 16 Télécharger Fiche tech. Télécharger CAD
109120 2" 38 93 118 169 65 50 16 Télécharger Fiche tech. Télécharger CAD
A monter en position verticale ou horizontale. Pmin de fonctionnement = 0,05 bars.

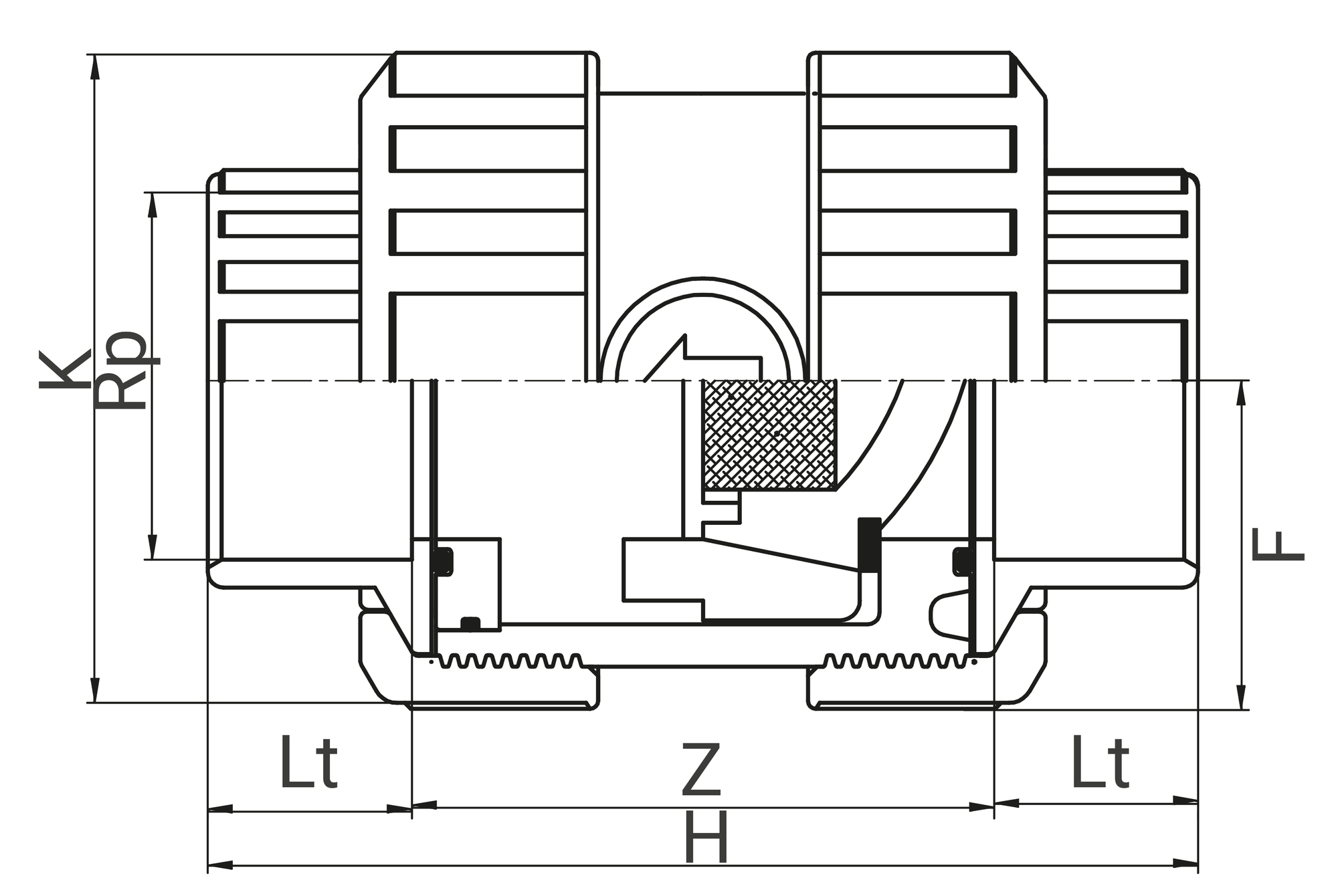

Schéma technique pour le produit :
schéma de la référence

Ressources

Fiche technique - Clapet de retenue taraudé - Joints FPM - 1091
(application/pdf, 189.71 ko)

Informations logistiques

Pièce Carton
Référence Larg. (mm) Prof. (mm) Haut. (mm) Poids (kg) Larg. (mm) Prof. (mm) Haut. (mm) Qté Poids (kg)
109103 45 43 43 0,09 480 310 340 80 7.74
109105 45 43 43 0,09 480 310 340 80 7.74
109107 55 51 51 0,145 480 310 340 52 8.08
109110 66 58 58 0,245 480 310 340 30 7.89
109113 80 68 68 0,41 480 310 340 22 9.56
109115 96 80 80 0,69 480 310 340 13 9.51
109120 118 93 93 1,17 480 310 340 6 7.56
