Vanne PVC à ventouse à coller - Joints FPM

Code produit :
1690
Vannes à ventouse

Une vanne à ventouse se place au point haut d'un réseau et permet :
- l'évacuation d'air pendant le remplissage de la canalisation,
- le dégazage pendant le fonctionnement normal,
- l'admission lors de la vidange.
Fonctionne seulement en montage vertical.

Télécharger le catalogue Fiche technique
Les produits

Pas de ressort. En cas de dépression ou lorsque le niveau du fluide diminue brusquement, de l'air pénètre dans la canalisation par l'intermédiaire de la soupape. Lorsque le niveau du fluide ou la pression augmente, l'air s'échappe en sens inverse par la soupape jusqu'à ce que le piston remonte et ferme hermétiquement le siège supérieur de la soupape.

Domaines d'application

Vannes à ventouse en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.

Caractéristiques techniques

Matière
Corps : PVC-U. Ecrous : PVC-U. Joints : FPM. Clapet : PVC-U.
Références normatives NF EN ISO 1452-4 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 4 : robinets-vannes
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Sans Attestation de Conformité Sanitaire (ACS)

Références et dimensions

Références et dimensions de Vanne PVC à ventouse à coller - Joints FPM
RéférencedDNIZHFKPN à 20°CFiche tech.CAD
169016 16 10 14 43 71 23 45 16 Télécharger Fiche tech. Télécharger CAD
169020 20 15 16 43 75 23 45 16 Télécharger Fiche tech. Télécharger CAD
169025 25 20 19 51 89 29 55 16 Télécharger Fiche tech. Télécharger CAD
169032 32 25 22 58 102 37 66 16 Télécharger Fiche tech. Télécharger CAD
169040 40 32 26 68 120 44 80 16 Télécharger Fiche tech. Télécharger CAD
169050 50 40 31 80 142 54 96 16 Télécharger Fiche tech. Télécharger CAD
169063 63 50 38 93 169 65 118 16 Télécharger Fiche tech. Télécharger CAD
Fonctionne en montage vertical.

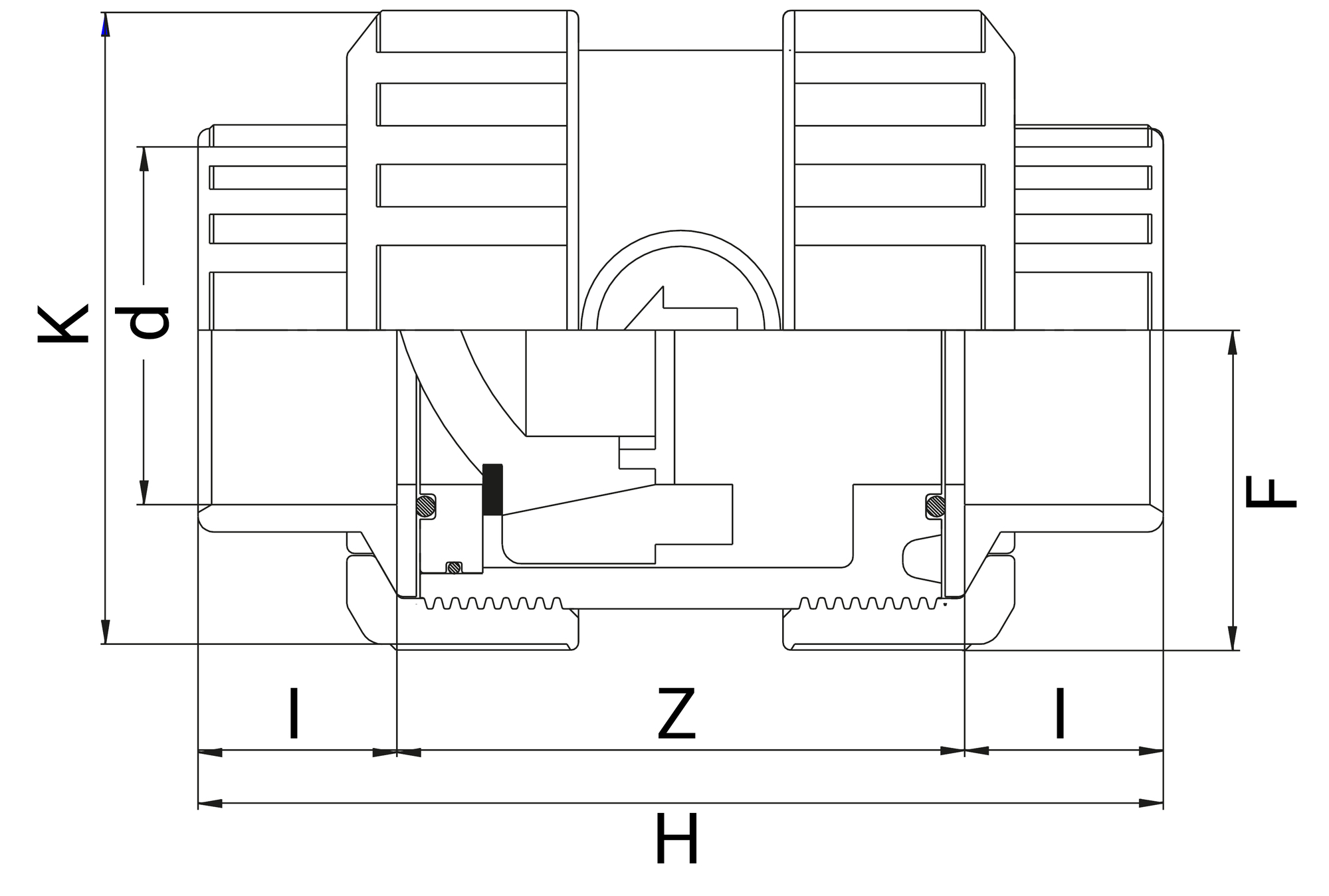

Schéma technique pour le produit :
schéma de la référence

Ressources

Fiche technique - Vanne à ventouse à coller - Joints FPM - 1690
(application/pdf, 213.57 ko)

Informations logistiques

Pièce Carton
Référence Larg. (mm) Prof. (mm) Haut. (mm) Poids (kg) Larg. (mm) Prof. (mm) Haut. (mm) Qté Poids (kg)
169016 43 23 23 0,088 480 310 340 80 7.58
169020 43 23 23 0,088 480 310 340 80 7.58
169025 51 29 29 0,145 480 310 340 52 8.08
169032 58 37 37 0,24 480 310 340 30 7.74
169040 68 44 44 0,405 480 310 340 22 9.45
169050 80 54 54 0,68 480 310 340 13 9.38
169063 93 65 65 1,145 480 310 340 6 7.41
