Vanne PVC simple union filetée x taraudée - Joints EPDM
Code produit : 1361
Vannes à boisseau sphérique
Domaines d'application
Vannes en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : PVC-U. Ecrous : PVC-U. Joints : EPDM.
Références normatives NF EN ISO 1452-4 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 4 : robinets-vannesISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Sans Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | R x Rp | DN | H | K | F | J | Lt | Z | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 136105 | 1/2" | 15 | 72 | 45 | 45 | 65 | 15 | 57 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 136107 | 3/4" | 20 | 84 | 55 | 54 | 73 | 16 | 68 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 136110 | 1" | 25 | 103 | 66 | 66 | 78 | 19 | 79 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 136113 | 1 1/4" | 32 | 112 | 80 | 74 | 96 | 22 | 90 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 136115 | 1 1/2" | 40 | 130 | 96 | 86 | 110 | 22 | 108 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 136120 | 2" | 50 | 159 | 118 | 106 | 129 | 26 | 133 | 16 | Télécharger Fiche tech. | Télécharger CAD |

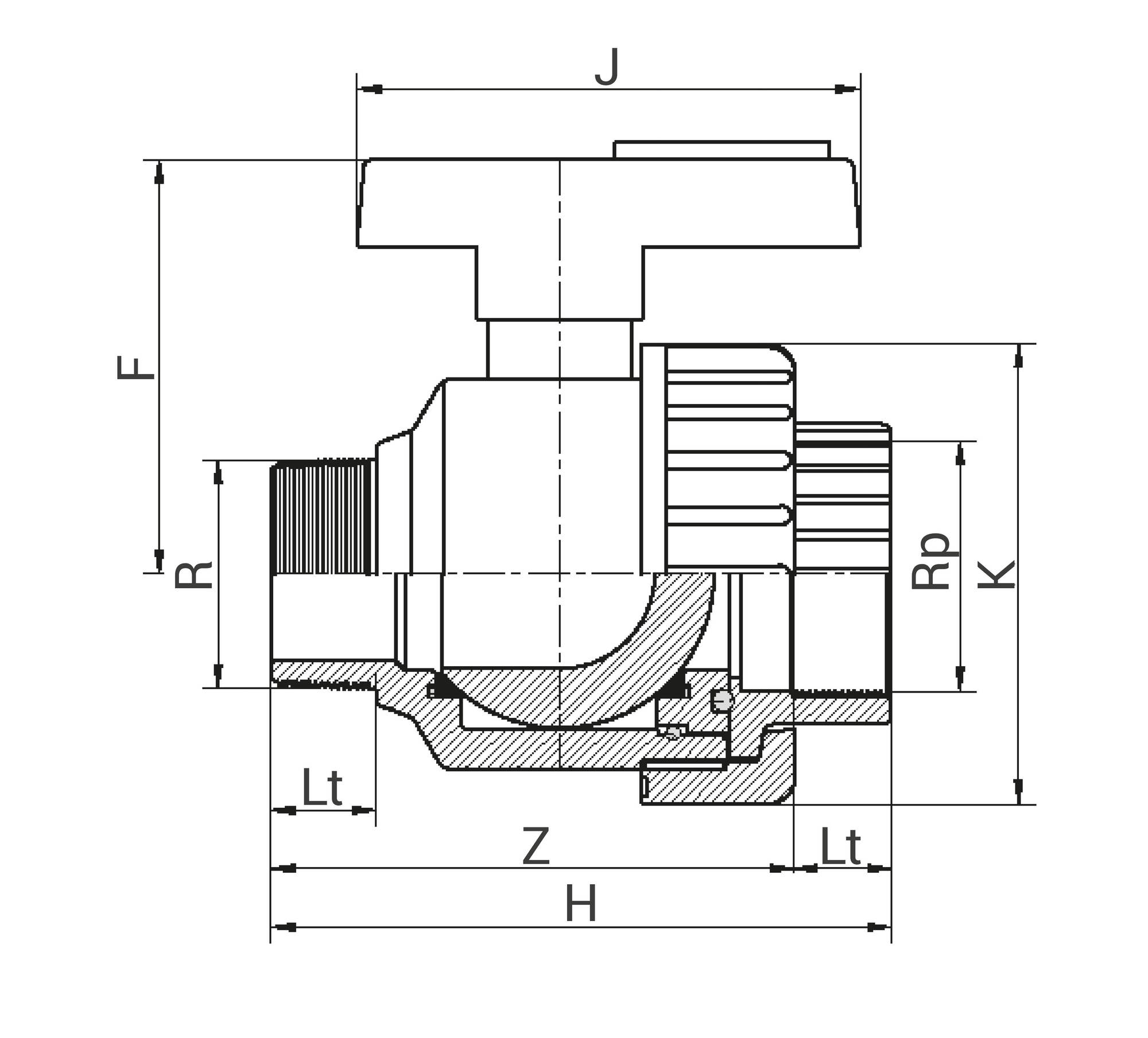

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 136105 | 72 | 45 | 68 | 0,083 | 480 | 310 | 340 | 200 | 17,14 |
| 136107 | 84 | 55 | 82 | 0,135 | 480 | 310 | 340 | 120 | 16,74 |
| 136110 | 103 | 66 | 99 | 0,222 | 480 | 310 | 340 | 60 | 13,86 |
| 136113 | 112 | 80 | 114 | 0,359 | 480 | 310 | 340 | 50 | 18,49 |
| 136115 | 130 | 96 | 134 | 0,599 | 480 | 310 | 340 | 30 | 18,51 |
| 136120 | 159 | 118 | 165 | 1,086 | 480 | 310 | 340 | 15 | 16,83 |
