Bouchon taraudé Série 7
Code produit : 5077
Adaptateurs filetés-taraudés en PP
Bouchon - Filetage femelle ISO 7-1 Pour systèmes de canalisations en pression.
Assure la fermeture temporaire ou définitive de certaines sorties ou dérivations filetées mâle ISO7-1 du réseau. Disponible en PN16 du 1/2'' au 1'' et en PN10 du1 1/4'' au 2''.
Les produits
- Son faible poids facilite l'installation et réduit la charge sur les structures de support.
- Contrairement aux raccords métalliques, il ne rouille pas et résiste bien à la corrosion.
Domaines d'application
Arrosage - Irrigation.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Polypropylène, copolymère haute qualité.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | Rp | H | I2 | E | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|
| 507705 | 1/2" | 25 | 15 | 37 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 507707 | 3/4" | 26 | 16 | 42 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 507710 | 1" | 32 | 19 | 50 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 507713 | 1 1/4" | 34 | 22 | 59 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 507715 | 1 1/2" | 34 | 21 | 65 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 507720 | 2" | 39 | 25 | 80 | 10 | Télécharger Fiche tech. | Télécharger CAD |

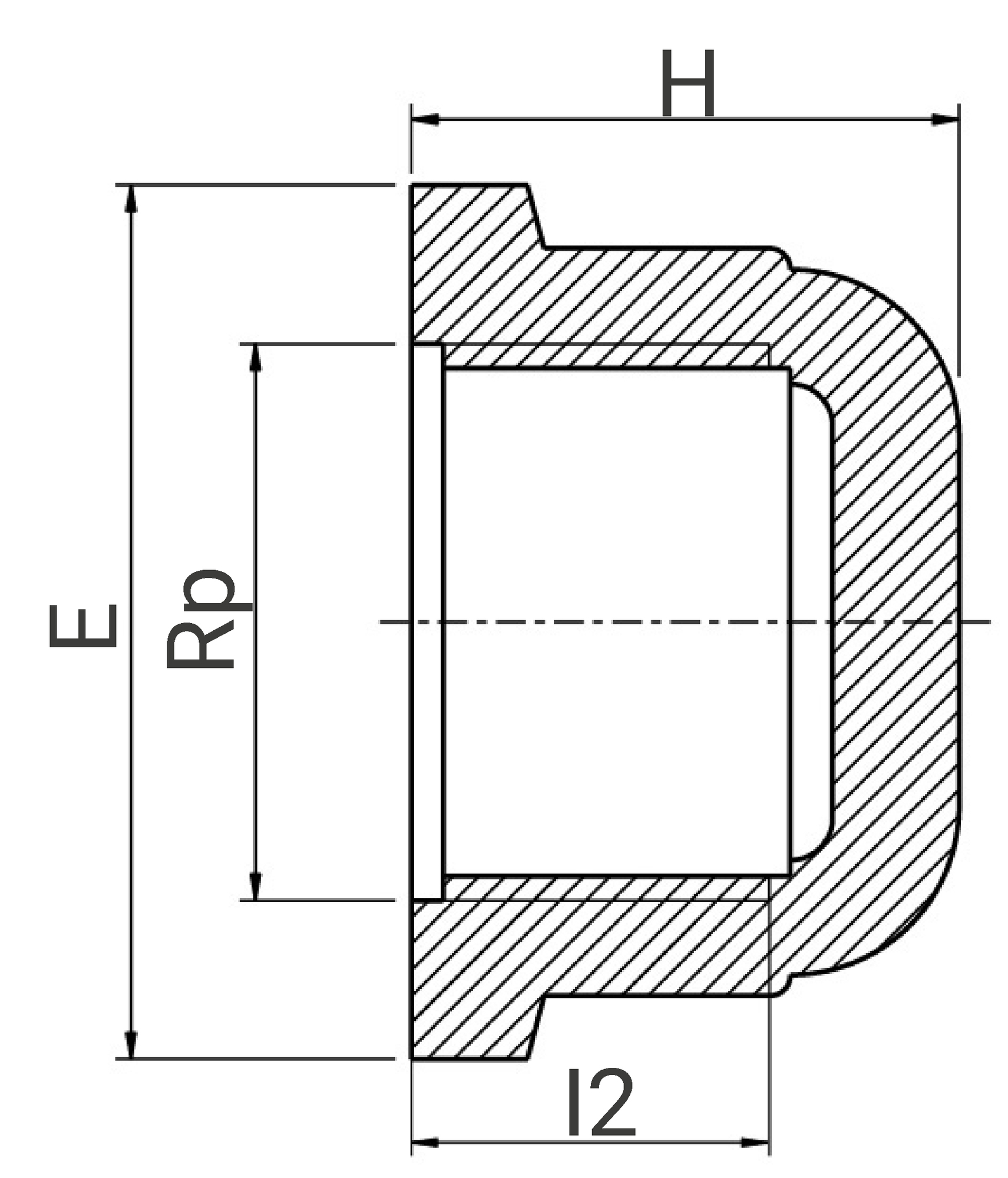

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 507705 | 25 | 40 | 40 | 0,01 | 0,1 | 10 | 570 | 490 | 330 | 1600 | 17,4 |
| 507707 | 30 | 45 | 45 | 0,01 | 0,1 | 10 | 570 | 490 | 330 | 1500 | 16,4 |
| 507710 | 35 | 50 | 50 | 0,03 | 0,3 | 10 | 570 | 490 | 330 | 800 | 25,4 |
| 507713 | 35 | 60 | 60 | 0,04 | 0,4 | 10 | 570 | 490 | 330 | 500 | 21,4 |
| 507715 | 35 | 65 | 65 | 0,04 | 0,4 | 10 | 570 | 490 | 330 | 450 | 19,4 |
| 507720 | 40 | 80 | 80 | 0,08 | 0,4 | 5 | 570 | 490 | 330 | 250 | 21,4 |
