Clapet-vanne démontable Série 7
Code produit : 3039
Robinets - Vannes
Clapet-Vanne pour systèmes de canalisations en pression.
Permet un accès facile au réseau d'eau enterré, par exemple pour utiliser un tuyau d’arrosage souple ou réaliser un point d'eau.
Disponible en PN10 en 3/4'' et 1''.
Les produits
- Utilisée pour les pelouses sur lesquelles les tuyaux de surface fixes sont inesthétiques ou gênants.
- La clé référence 3139 insérée dans le corps du clapet-vanne ouvre le passage de l’eau (retirer la clé pour refermer la vanne.)
- Possède un couvercle contre l’entrée de particules dans la vanne.
Domaines d'application
Irrigation - Adduction d'eau brute.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : Polypropylène, copolymère haute qualité. Filetage : Polypropylène, copolymère haute qualité. Joints : NBR.
Références normatives ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignationNF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Sans Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | R | H | I2 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|
| 303907 | 3/4" | 152 | 17 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 303910 | 1" | 154 | 18 | 10 | Télécharger Fiche tech. | Télécharger CAD |

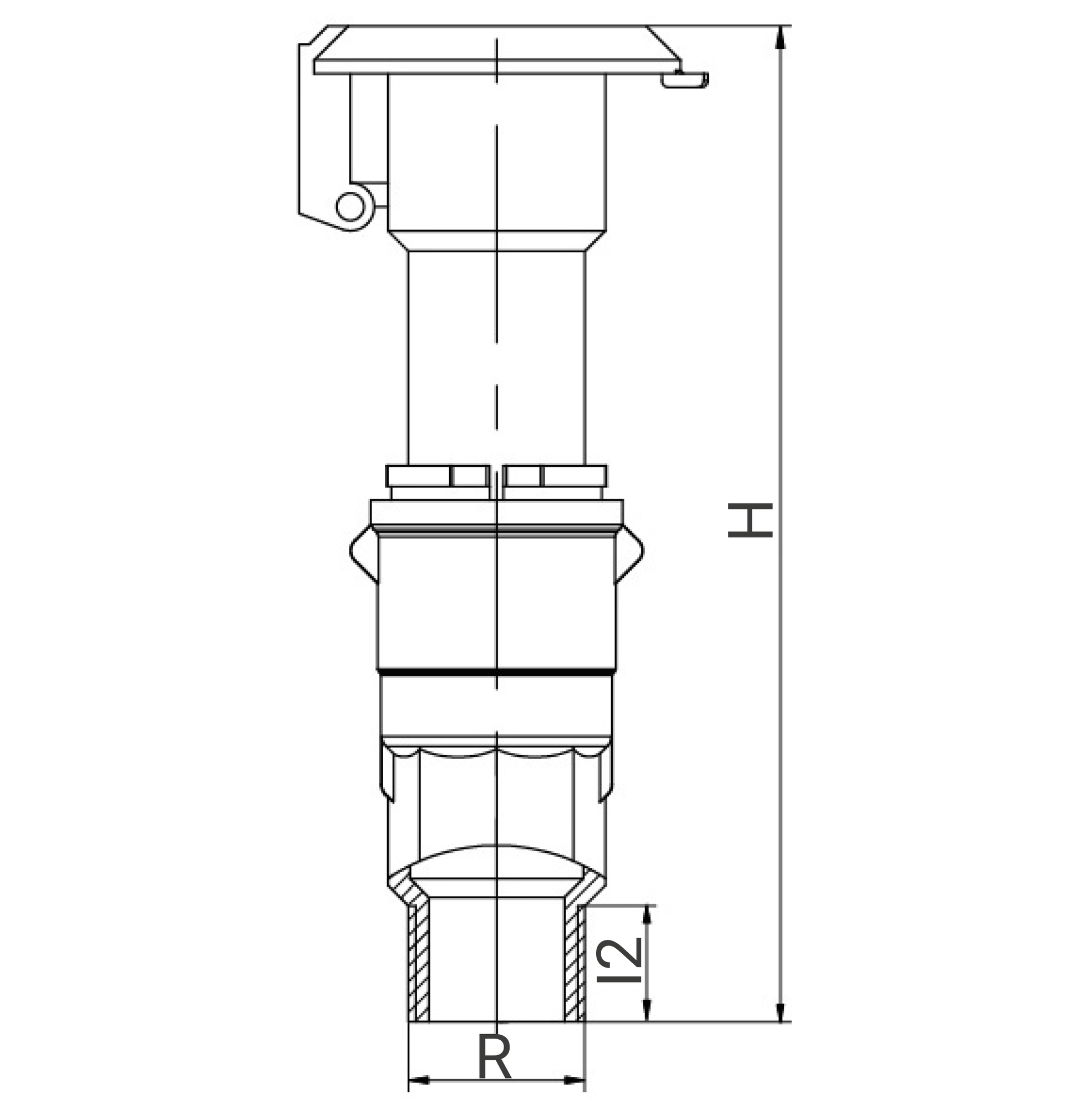

Schéma technique pour le produit :
Accessoires
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 303907 | 55 | 155 | 65 | 0,15 | 0,75 | 5 | 570 | 490 | 330 | 130 | 20,9 |
| 303910 | 70 | 155 | 80 | 0,15 | 0,75 | 5 | 570 | 490 | 330 | 130 | 20,9 |
