Coude à 90° taraudé Série 7
Code produit : 5057
Adaptateurs filetés-taraudés en PP
Coude à 90° - Filetage femelle ISO 7-1 pour systèmes de canalisations en pression.
Permet l'assemblage à 90° d'accessoires filetés mâles ISO 7-1 de mêmes diamètres.
Permet de raccorder des vannes, filtres, régulateurs de pression ou autre composant d’un système de canalisation d’irrigation.
Disponible en PN16 du 1/2'' au 1'' et en PN10 du 1 1/4'' au 2''.
Les produits
- Son faible poids facilite l'installation et réduit la charge sur les structures de support.
- Contrairement aux raccords métalliques, il ne rouille pas et résiste bien à la corrosion.
Domaines d'application
Arrosage - Irrigation.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Polypropylène, copolymère haute qualité.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | Rp | A | I2 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|
| 505705 | 1/2" | 32 | 17 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 505707 | 3/4" | 35 | 18 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 505710 | 1" | 41 | 21 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 505713 | 1 1/4" | 48 | 25 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 505715 | 1 1/2" | 54 | 25 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 505720 | 2" | 65 | 30 | 10 | Télécharger Fiche tech. | Télécharger CAD |

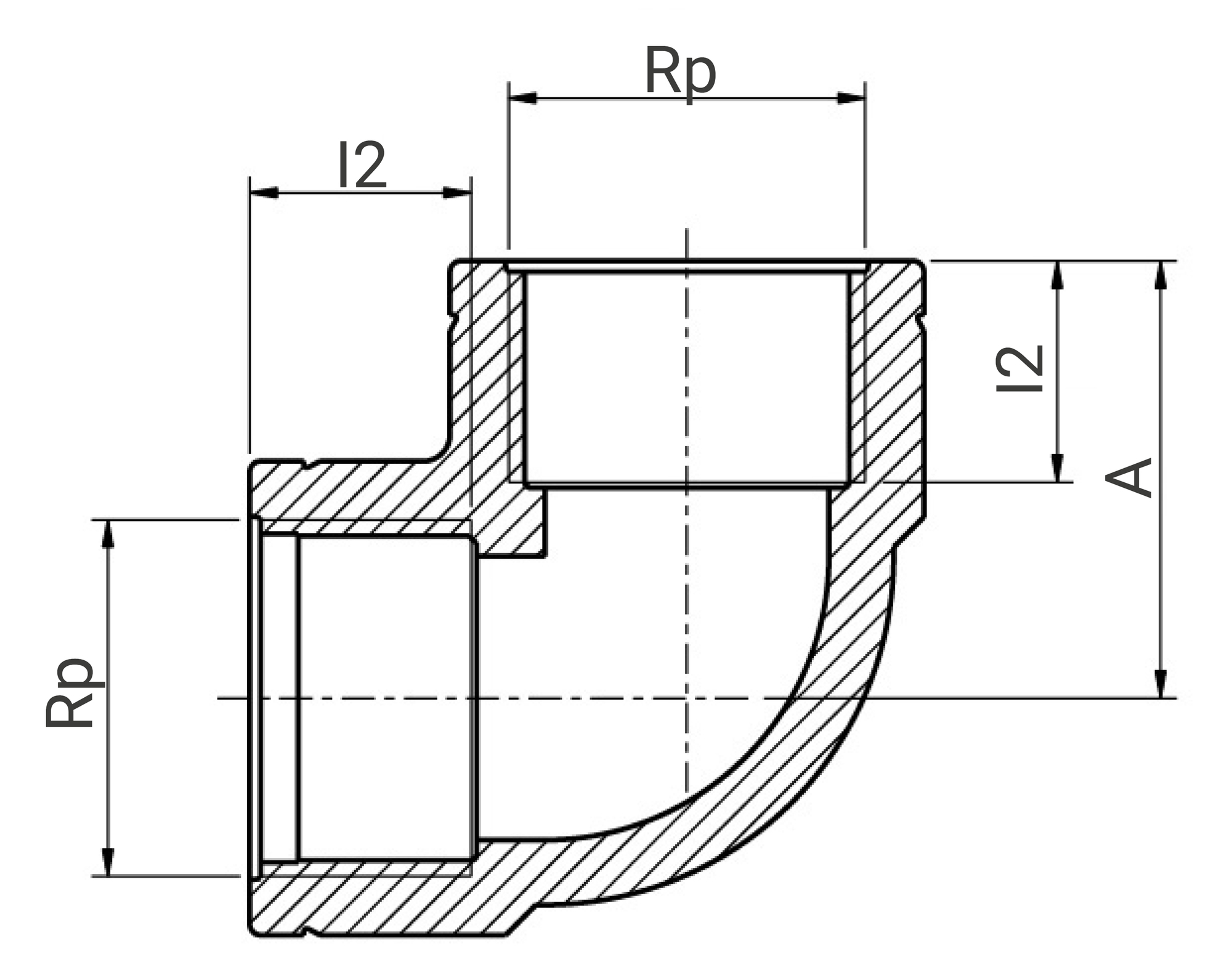

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 505705 | 45 | 45 | 25 | 0,02 | 0,2 | 10 | 570 | 490 | 330 | 1000 | 21,4 |
| 505707 | 55 | 55 | 35 | 0,03 | 0,3 | 10 | 570 | 490 | 330 | 700 | 22,4 |
| 505710 | 65 | 65 | 40 | 0,05 | 0,5 | 10 | 570 | 490 | 330 | 400 | 21,4 |
| 505713 | 75 | 75 | 55 | 0,09 | 0,9 | 10 | 570 | 490 | 330 | 200 | 19,4 |
| 505715 | 85 | 85 | 60 | 0,12 | 0,6 | 5 | 570 | 490 | 330 | 150 | 19,4 |
| 505720 | 105 | 105 | 75 | 0,16 | 0,8 | 5 | 570 | 490 | 330 | 80 | 14,2 |
