Mamelon double fileté Série 7
Code produit : 5067
Adaptateurs filetés-taraudés en PP
Mamelon égal - Filetage mâle ISO 7-1 pour systèmes de canalisations en pression.
Assure une transition entre différents types d’accessoires taraudés ISO 7-1.
Permet de raccorder des vannes, filtres, régulateurs de pression ou autre composant d’un système de canalisation d’irrigation.
Disponible en PN16 du 1/2'' au 2''.
Les produits
- Son faible poids facilite l'installation et réduit la charge sur les structures de support.
- Contrairement aux raccords métalliques, il ne rouille pas et résiste bien à la corrosion.
- Offre la possibilité de démonter et remonter facilement les assemblages pour la maintenance ou les modifications du système.
- Permet d'ajuster l'orientation des composants lors de l'installation.
Domaines d'application
Arrosage - Irrigation.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Polypropylène, copolymère haute qualité.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | R | E | H | I2 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|
| 506705 | 1/2" | 22 | 47 | 17 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 506707 | 3/4" | 27 | 49 | 18 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 506710 | 1" | 36 | 55 | 20 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 506713 | 1 1/4" | 46 | 60 | 22 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 506715 | 1 1/2" | 50 | 61 | 22 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 506720 | 2" | 65 | 71 | 26 | 16 | Télécharger Fiche tech. | Télécharger CAD |

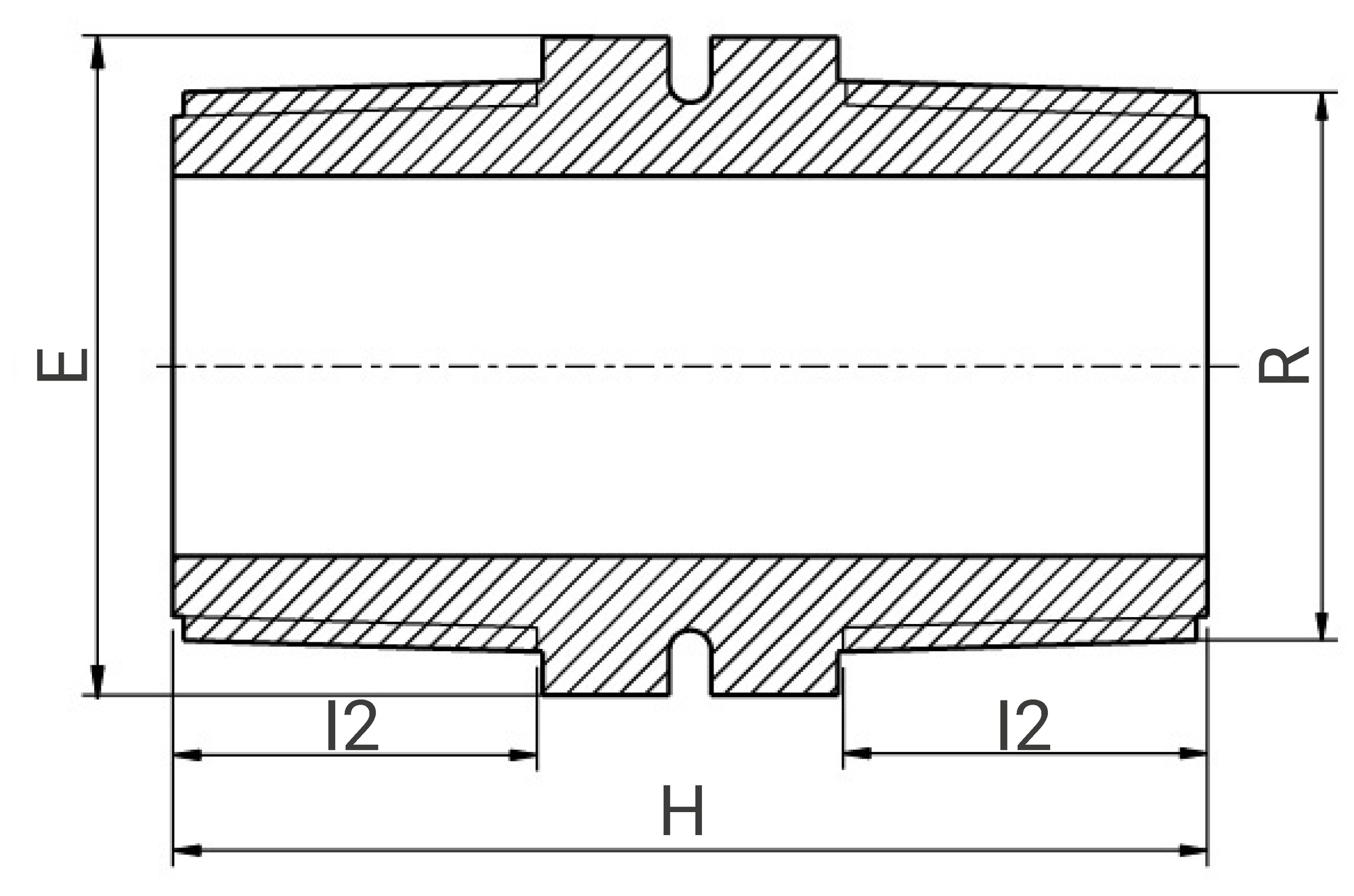

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 506705 | 50 | 25 | 30 | 0,01 | 0,1 | 10 | 570 | 490 | 330 | 2000 | 19,4 |
| 506707 | 50 | 30 | 35 | 0,01 | 0,1 | 10 | 570 | 490 | 330 | 1300 | 14,4 |
| 506710 | 55 | 40 | 45 | 0,02 | 0,2 | 10 | 570 | 490 | 330 | 800 | 17,4 |
| 506713 | 60 | 50 | 55 | 0,04 | 0,4 | 10 | 570 | 490 | 330 | 400 | 17,4 |
| 506715 | 65 | 55 | 60 | 0,05 | 0,25 | 5 | 570 | 490 | 330 | 300 | 16,4 |
| 506720 | 75 | 70 | 80 | 0,08 | 0,4 | 5 | 570 | 490 | 330 | 180 | 15,8 |
