Mamelon réduit fileté Série 7

Code produit :

5065

Adaptateurs filetés-taraudés en PP

Mamelon réduit - Filetage mâle ISO 7-1 pour systèmes de canalisations en pression.
Assure une transition entre différents types de diamètres et d’accessoires taraudés ISO 7-1.
Permet de raccorder des vannes, filtres, régulateurs de pression ou d'autres composants d’un système de canalisation d’irrigation.
Disponible en PN16 du 3/4'' x 1/2'' au 2'' x 1 1/2''.

Télécharger le catalogue Fiche technique

Son faible poids facilite l'installation et réduit la charge sur les structures de support.
Contrairement aux raccords métalliques, il ne rouille pas et résiste bien à la corrosion.
Offre la possibilité de démonter et remonter facilement les assemblages pour la maintenance ou les modifications du système.
Permet d'ajuster l'orientation des composants lors de l'installation.

Arrosage - Irrigation.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Polypropylène, copolymère haute qualité.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Mamelon réduit fileté Série 7
Référence	R x R1	H	E	I	I1	PN à 20°C	Fiche tech.	CAD
50650705	3/4" x 1/2"	47	27	17	16	16	Télécharger Fiche tech.	Télécharger CAD
50651005	1" x 1/2"	49	36	19	16	16	Télécharger Fiche tech.	Télécharger CAD
50651007	1" x 3/4"	50	36	19	17	16	Télécharger Fiche tech.	Télécharger CAD
50651305	1 1/4" x 1/2"	53	46	21	16	16	Télécharger Fiche tech.	Télécharger CAD
50651307	1 1/4" x 3/4"	54	46	21	17	16	Télécharger Fiche tech.	Télécharger CAD
50651310	1 1/4" x 1"	56	46	21	19	16	Télécharger Fiche tech.	Télécharger CAD
50651505	1 1/2" x 1/2"	54	50	21	16	16	Télécharger Fiche tech.	Télécharger CAD
50651507	1 1/2 x 3/4"	55	50	21	17	16	Télécharger Fiche tech.	Télécharger CAD
50651510	1 1/2" x 1"	57	50	21	19	16	Télécharger Fiche tech.	Télécharger CAD
50651513	1 1/2" x 1 1/4"	59	50	21	21	16	Télécharger Fiche tech.	Télécharger CAD
50652005	2" x 1/2"	58	63	25	16	16	Télécharger Fiche tech.	Télécharger CAD
50652007	2" x 3/4"	59	63	25	17	16	Télécharger Fiche tech.	Télécharger CAD
50652010	2" x 1"	61	63	25	19	16	Télécharger Fiche tech.	Télécharger CAD
50652013	2" x 1 1/4"	63	63	25	21	16	Télécharger Fiche tech.	Télécharger CAD
50652015	2" x 1 1/2"	63	63	25	21	16	Télécharger Fiche tech.	Télécharger CAD

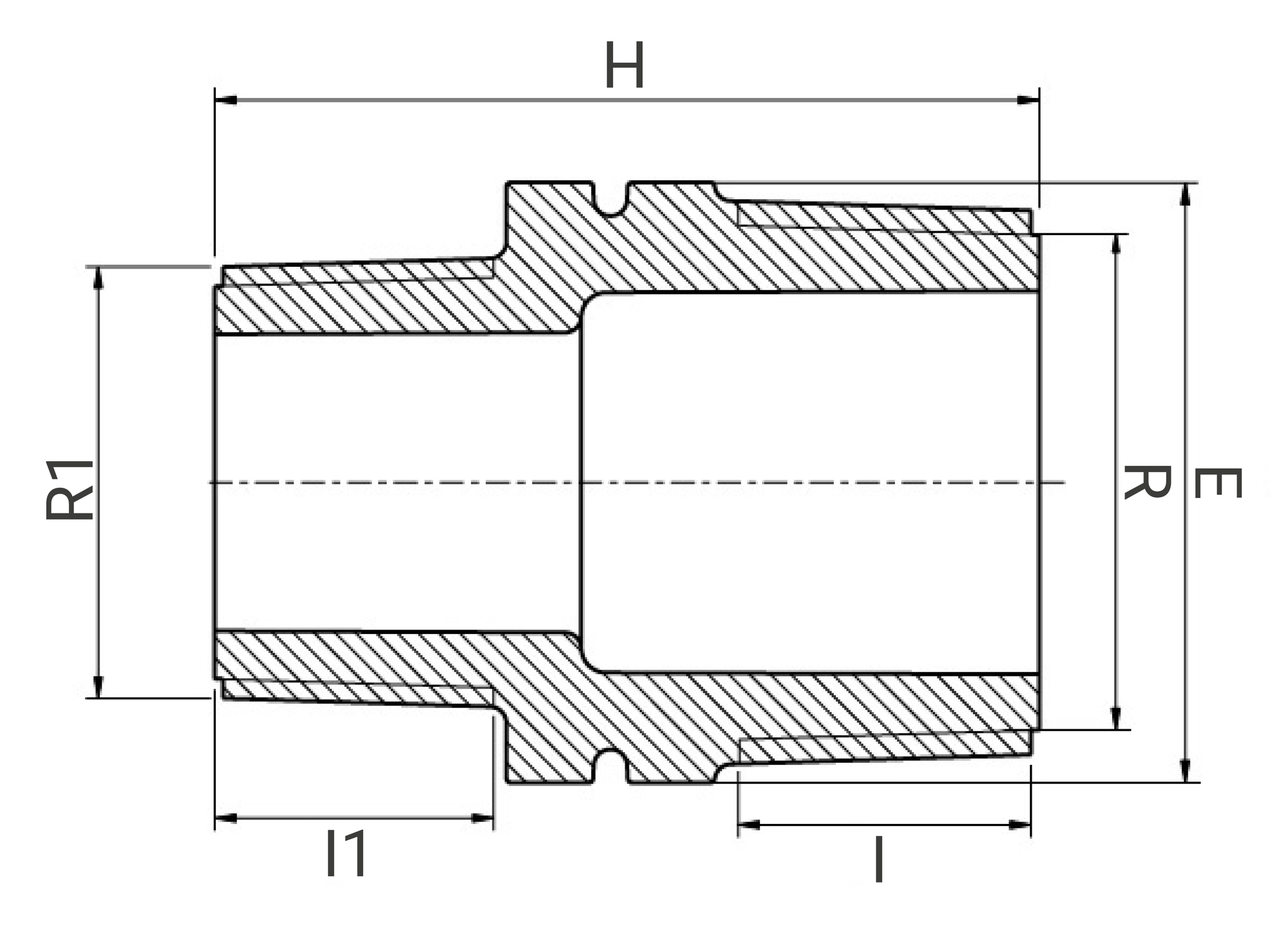

Schéma technique pour le produit :

Outillage de mise en oeuvre

7960030

Ruban PTFE (Téflon)

Ressources

Fiche technique - Mamelon réduit fileté - 5065

(application/pdf, 260.87 ko)

Informations logistiques

	Pièce				Sachet		Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Poids (kg)	Qté	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
50650705	50	30	35	0,01	0.100	10	570	490	330	1500	16.40
50651005	50	40	45	0,02	0.200	10	570	490	330	800	17.40
50651007	50	40	45	0,02	0.200	10	570	490	330	800	17.40
50651305	55	50	55	0,03	0.300	10	570	490	330	500	16.40
50651307	55	50	55	0,03	0.300	10	570	490	330	500	16.40
50651310	60	50	55	0,03	0.300	10	570	490	330	500	16.40
50651505	60	55	60	0,03	0.150	5	570	490	330	500	16.40
50651507	60	55	60	0,03	0.150	5	570	490	330	500	16.40
50651510	60	55	60	0,04	0.200	5	570	490	330	400	17.40
50651513	60	55	60	0,04	0.200	5	570	490	330	400	17.40
50652005	60	65	75	0,05	0.250	5	570	490	330	280	15.40
50652007	60	65	75	0,05	0.250	5	570	490	330	260	14.40
50652010	65	65	75	0,05	0.250	5	570	490	330	260	14.40
50652013	65	65	75	0,06	0.300	5	570	490	330	240	15.80
50652015	65	65	75	0,06	0.300	5	570	490	330	240	15.80
