Té à 90° taraudé Série 7
Code produit : 5047
Adaptateurs filetés-taraudés en PP
Té égal à 90° - Filetage femelle ISO 7-1 pour systèmes de canalisations en pression.
Permet l'assemblage de 3 accessoires filetés mâles ISO 7-1 de diamètres égaux
Permet de raccorder des vannes, filtres, régulateurs de pression ou autre composant d’un système de canalisation d’irrigation.
Disponible en PN16 du 1/2'' au 1'' et en PN10 du 1 1/4'' au 2''.
Les produits
- Son faible poids facilite l'installation et réduit la charge sur les structures de support.
- Contrairement aux raccords métalliques, il ne rouille pas et résiste bien à la corrosion.
Domaines d'application
Arrosage - Irrigation.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Polypropylène, copolymère haute qualité.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | Rp | H | I2 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|
| 504705 | 1/2" | 64 | 17 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 504707 | 3/4" | 68 | 19 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 504710 | 1" | 81 | 21 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 504713 | 1 1/4" | 96 | 25 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 504715 | 1 1/2" | 108 | 25 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 504720 | 2" | 130 | 30 | 10 | Télécharger Fiche tech. | Télécharger CAD |

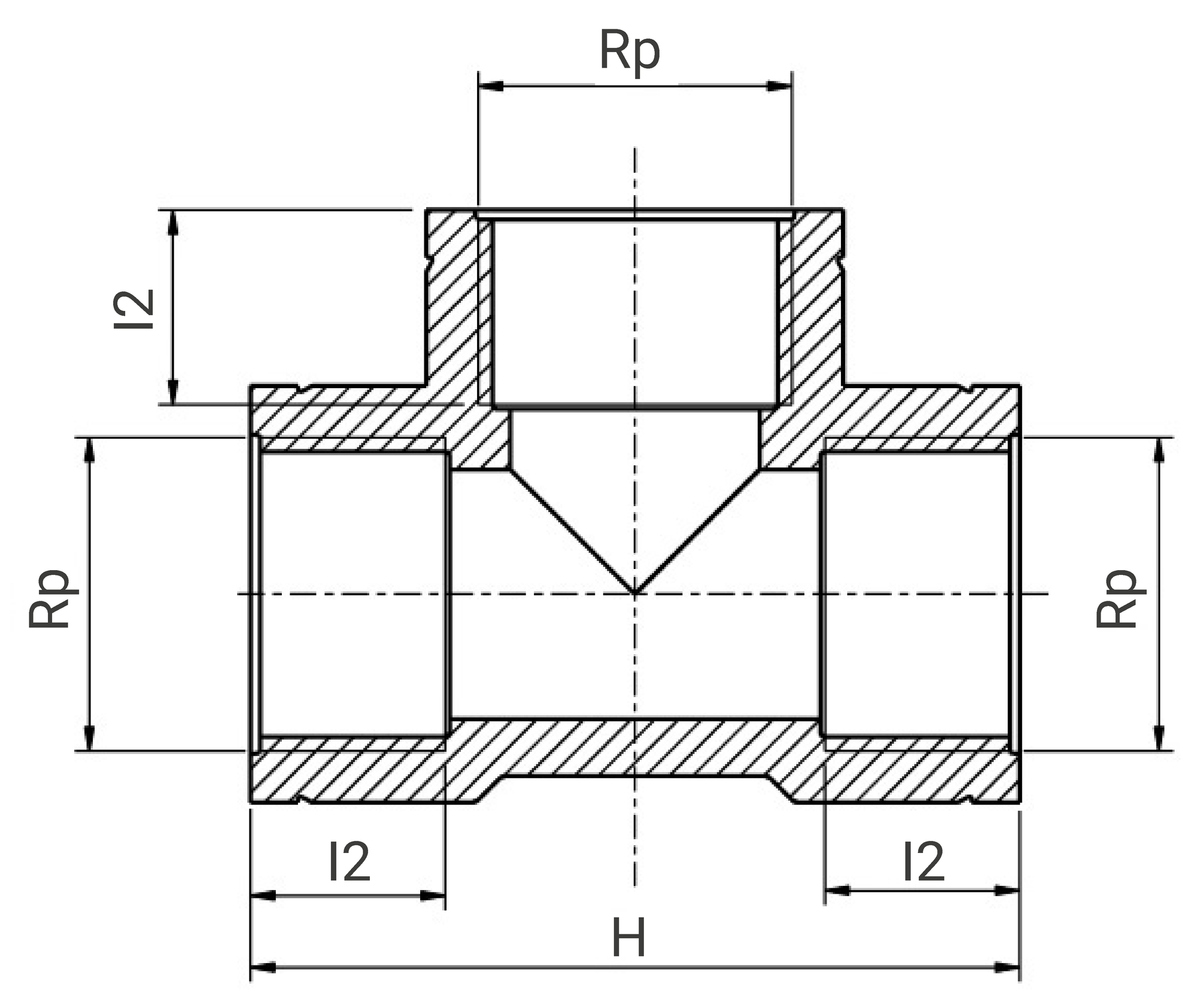

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 504705 | 65 | 45 | 25 | 0,03 | 0,3 | 10 | 570 | 490 | 330 | 700 | 22,4 |
| 504707 | 70 | 50 | 35 | 0,04 | 0,4 | 10 | 570 | 490 | 330 | 500 | 21,4 |
| 504710 | 85 | 65 | 40 | 0,06 | 0,6 | 10 | 570 | 490 | 330 | 260 | 17 |
| 504713 | 100 | 75 | 55 | 0,11 | 0,55 | 5 | 570 | 490 | 330 | 140 | 16,8 |
| 504715 | 110 | 85 | 60 | 0,16 | 0,8 | 5 | 570 | 490 | 330 | 90 | 15,8 |
| 504720 | 130 | 105 | 75 | 0,21 | 1,05 | 5 | 570 | 490 | 330 | 60 | 14 |
