Jeu de 2 adaptateurs pour raccords Série 1 - Filetés (Filet conique - ISO 7-1) - Écrou prisonnier (Filet cylindrique - ISO 228)
Code produit : 35890
Raccords taraudés-filetés
Jeu de 2 embouts filetés à écrou prisonnier compatibles avec tout adatpateur taraudé ISO 7-1 de la gamme Série 1 1/2'' et 3/4''.
Permettent de modifier les adaptateurs taraudés Série 1 pour l’ajout d’écrous prisonniers.
Disponible en PN 16 1/2''x3/4'' et 3/4''x1''.
Les produits
- Réalisés en polyamide renforcé fibres de verre pour compatibilité tout matériau
- Permettent de réaliser des adaptateurs à écrou prisonnier d20x3/4'' - 20x1'' - 25x3/4'' - 25x1'' et 32x1'' à partir de n'importe quelle forme de Série 1 taraudé ISO7-1
Domaines d'application
Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
ISO 228-1:2000 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Polyamide renforcé fibre de verre. Joints : NBR.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
ISO 228-1:2000 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | R x G | H | E | l2 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|
| 358900705 | 1/2" x 3/4" | 56 | 42 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 358901007 | 3/4" x 1" | 61 | 50 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |
Livré avec joints NBR.

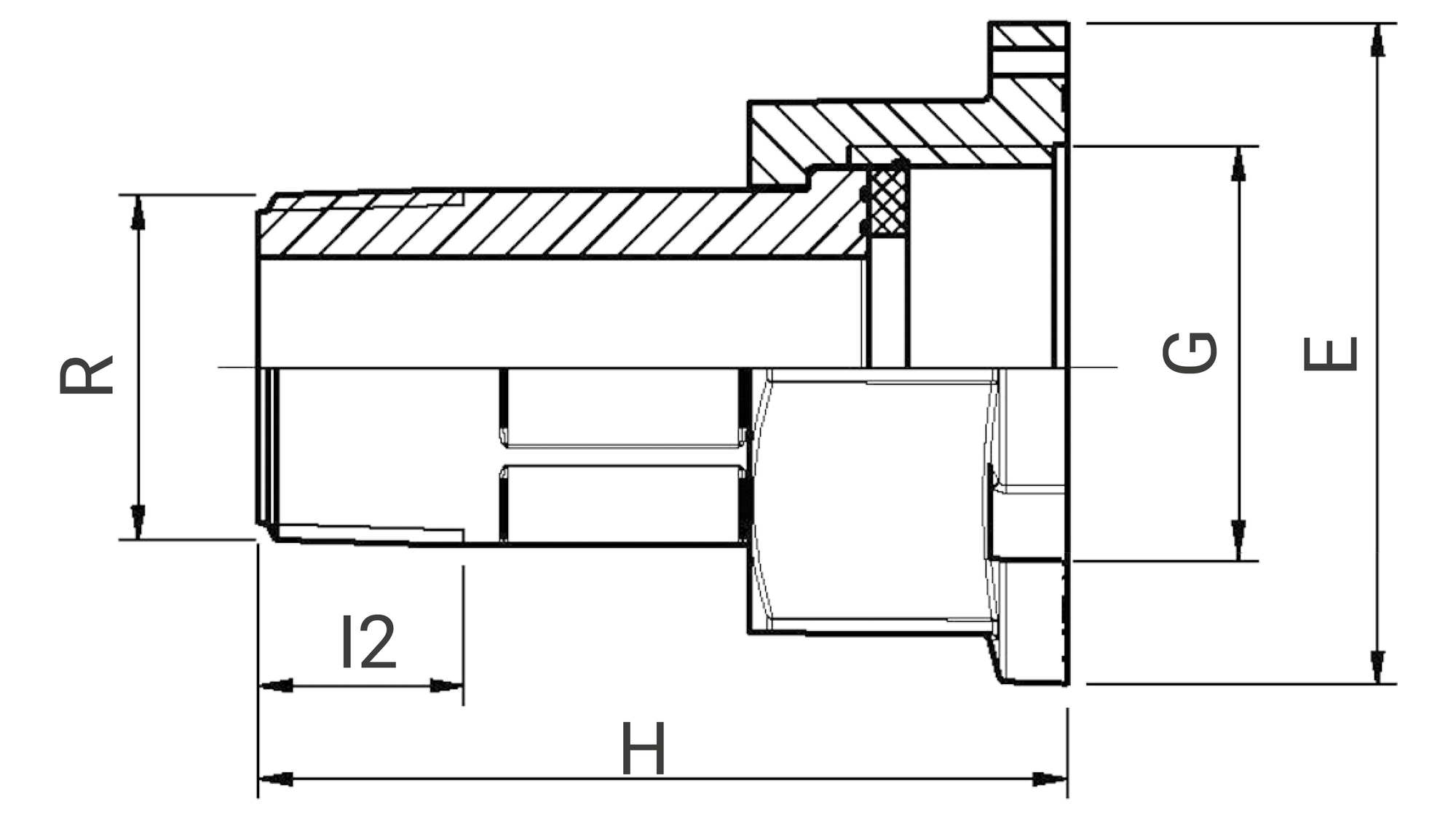

Schéma technique pour le produit :
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsRessources
Fiche technique - Jeu de 2 adaptateurs filetés (Filet conique - ISO 7-1) - Écrou prisonnier (Filet cylindrique - ISO 228) - 35890
(application/pdf, 229.53 ko)Fiche de mise en oeuvre - Jeu de 2 adaptateurs filetés (Filet conique - ISO 7-1) - Écrou prisonnier (Filet cylindrique - ISO 228) - 35890
(application/pdf, 1078.67 ko)Attestation de Conformité Sanitaire (ACS) - Jeu de 2 adaptateurs filetés (Filet conique - ISO 7-1) - Écrou prisonnier (Filet cylindrique - ISO 228) - 35890
(application/pdf, 612.76 ko)Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 358900705 | 60 | 45 | 45 | 0,06 | 570 | 490 | 330 | 200 | 13,4 |
| 358901007 | 65 | 55 | 50 | 0,09 | 570 | 490 | 330 | 200 | 19,4 |
