Jeu de 2 adaptateurs pour raccords Série 1 - Écrou prisonnier - Filet cylindrique - ISO 228
Code produit : 35891
Raccords taraudés-filetés
Jeu de 2 embouts mâles à écrou prisonnier compatible avec tout raccord à encliqueter de la gamme Série 1 d20 et 25mm.
Permettent d’adapter tous les raccords Série 1 à encliqueter pour l’ajout d’écrous prisonniers.
Disponible en PN 16 en d20x3/4'' et d25x1''.
Les produits
- Réalisés en polyamide renforcé fibres de verre pour compatibilité tout matériau
- Livréq avec joints plats
- Permettent de réaliser des adaptateurs à écrou prisonnier d20x3/4'' et 25x1'' à partir de n'importe quelle forme de raccord Série 1 à encliqueter
Domaines d'application
Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 228-1:2000 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Polyamide renforcé fibre de verre. Joints : NBR.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 228-1:2000 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x G | H | E | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|
| 358912007 | 20 x 3/4" | 86 | 42 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 358912510 | 25 x 1" | 90 | 50 | 16 | Télécharger Fiche tech. | Télécharger CAD |
Livrés avec joints.

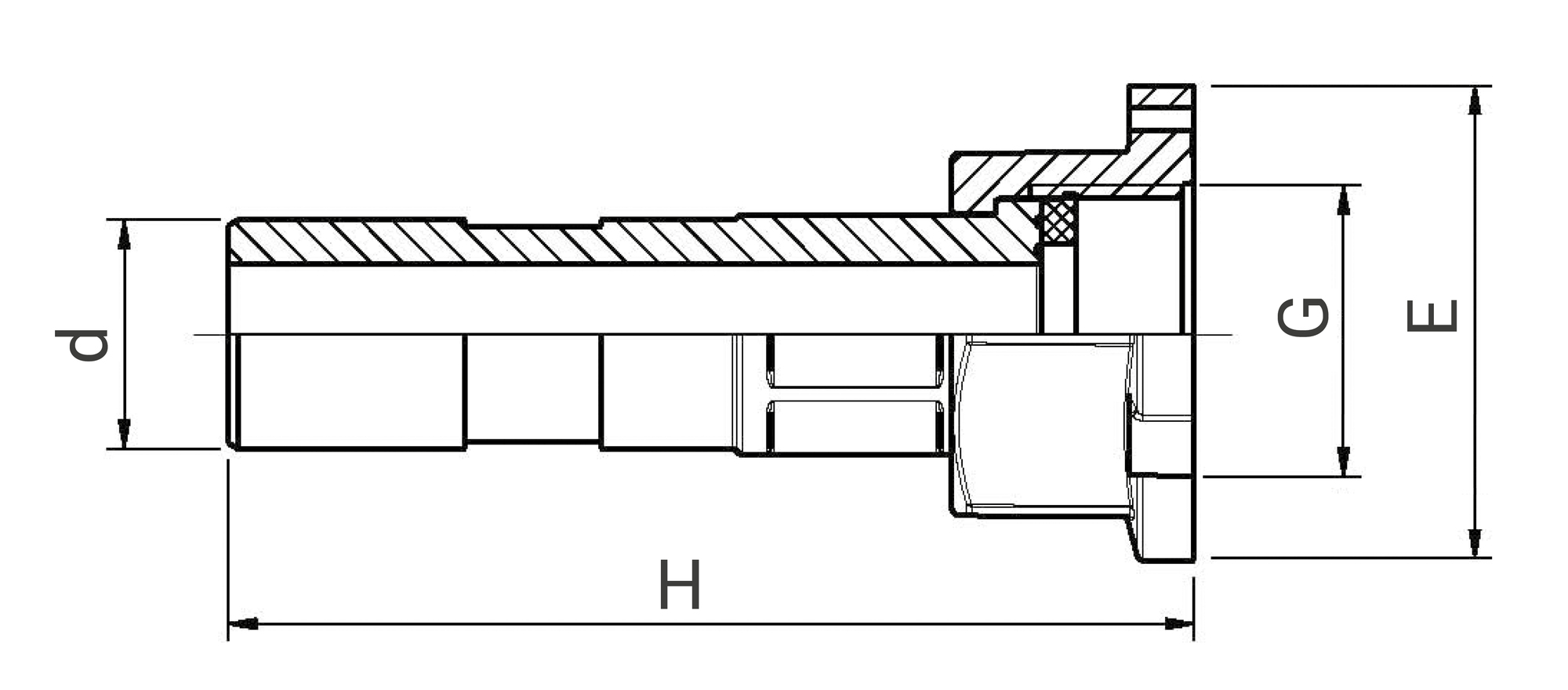

Schéma technique pour le produit :
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsRessources
Fiche technique - Jeu de 2 adaptateurs - Écrou prisonnier - Filet cylindrique - ISO 228 - 35891
(application/pdf, 215.78 ko)Fiche de mise en oeuvre - Jeu de 2 adaptateurs - Écrou prisonnier - Filet cylindrique - ISO 228 - 35891
(application/pdf, 1078.67 ko)Attestation de Conformité Sanitaire (ACS) - Jeu de 2 adaptateurs - Écrou prisonnier - Filet cylindrique - ISO 228 - 35891
(application/pdf, 612.76 ko)Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 358912007 | 90 | 45 | 45 | 0,08 | 570 | 490 | 330 | 150 | 13,4 |
| 358912510 | 90 | 55 | 55 | 0,11 | 570 | 490 | 330 | 150 | 17,9 |
