Kit d'adaptation encliquetable Série 1 pour tube PE/PVC

Code produit :
1091Q
Raccords de transition

Kit constitué d'une bague bi-matériaux et d'un écrou gris à adapter sur tout raccord de la gamme Série 1 standard.
Permet de modifier tout raccord Série 1 standard pour réaliser des raccordements de tubes PVC.
Disponible en PN 16 du d25 au d63.

Télécharger le catalogue Fiche technique
Les produits
  • Raccordement verrouillé de tubes en PVC pression
  • Sans serrage
  • Effet piston négligeable grâce à l'ensemble double bague et écrou

Domaines d'application

Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Caractéristiques techniques

Matière
Corps : Polyacétal . Ecrous : Polypropylène, copolymère haute qualité. Crampage en laiton.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications Certification
Attestation de Conformité Sanitaire (ACS)

Références et dimensions

Références et dimensions de Kit d'adaptation encliquetable Série 1 pour tube PE/PVC
RéférencedElPN à 20°CFiche tech.
1091Q25 25 47 48 16 Télécharger Fiche tech.
1091Q32 32 58 53 16 Télécharger Fiche tech.
1091Q40 40 70 70 16 Télécharger Fiche tech.
1091Q50 50 85 78 16 Télécharger Fiche tech.
1091Q63 63 103 90 16 Télécharger Fiche tech.

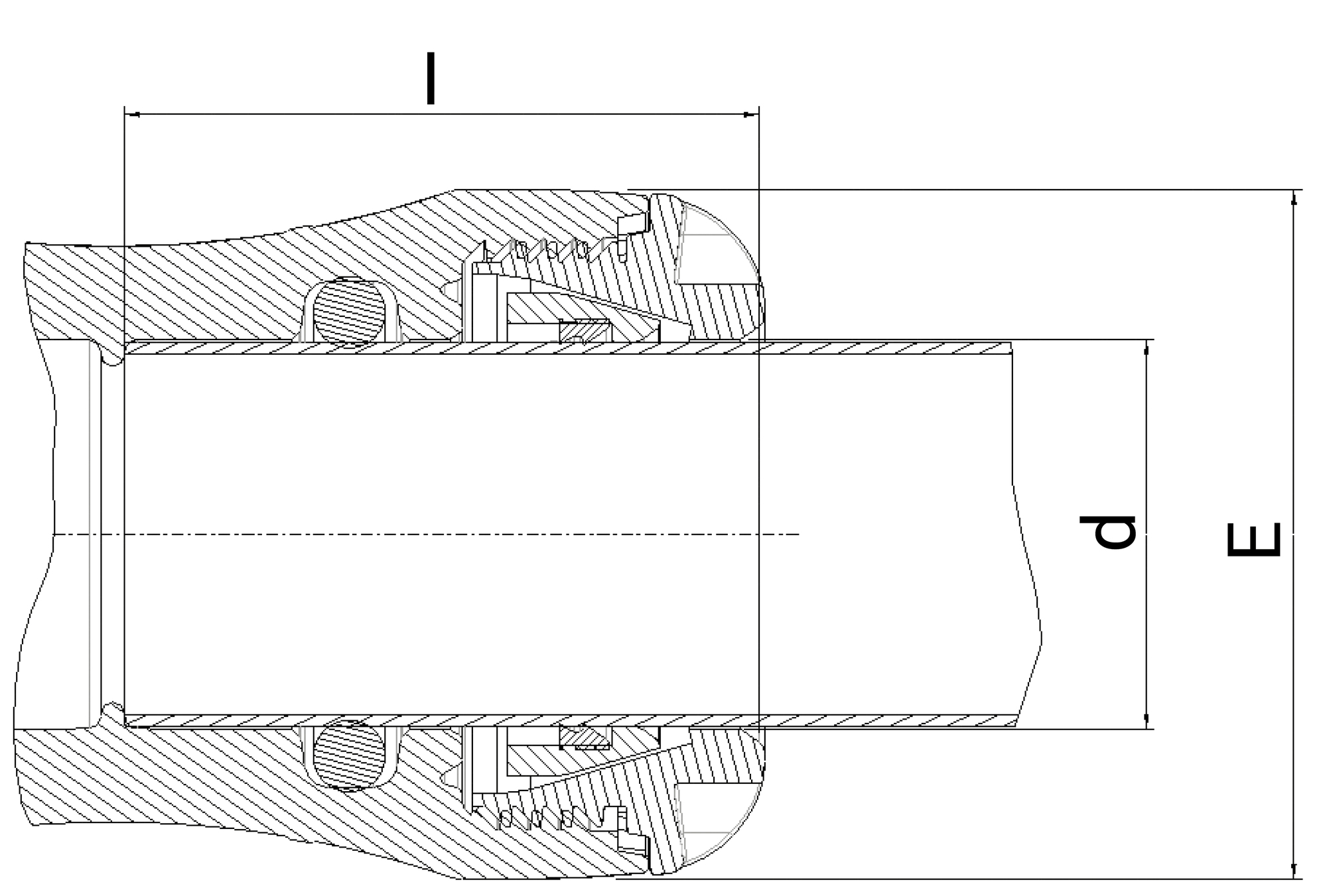

Schéma technique pour le produit :
schéma de la référence

Vidéos

Présentation de la gamme Série 1

Principe de fonctionnement du Série 1

Montage / Démontage du Série 1

Essai de ruine
