Raccord mâle Série 1 - Cuivre - Filet conique - ISO 7-1
Code produit : 1002C
Raccords de transition
Adaptateur à encliqueter droit pour tube cuivre - Taraudé ISO 7-1.
Pour canalisations en cuivre.
Permet l'assemblage droit d'un tube en cuivre avec un accessoire de réseau fileté selon ISO 7-1, de préférence en matériau plastique (type PP, PVC, PARV…).
Disponible en PN 16 du d15x3/4'' au d22x3/4''.
Les produits
- Compact et esthétique - Idéal pour les applications où l’espace est limité et l’apparence essentielle
- Pose en aérien ou enterrée
- Installation simple sans outil - Déverrouillable si besoin
- Etanchéité indépendante du maintien sur le tube
- Double bague de serrage
- Ne nécessite pas de protection contre la corrosion
- Sans serrage
- Effet piston négligeable grâce à l'ensemble double bague et écrou
Domaines d'application
Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Filetage : Polypropylène, copolymère haute qualité. Joints : NBR.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x R | H | E | I | I2 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|
| 1002C1507 | 15 x 3/4" | 71 | 41 | 45 | 17 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 1002C2207 | 22 x 3/4" | 76 | 47 | 48 | 17 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 1002C2810 | 28 x 1" | 84 | 58 | 55 | 190 | 16 | Télécharger Fiche tech. | Télécharger CAD |

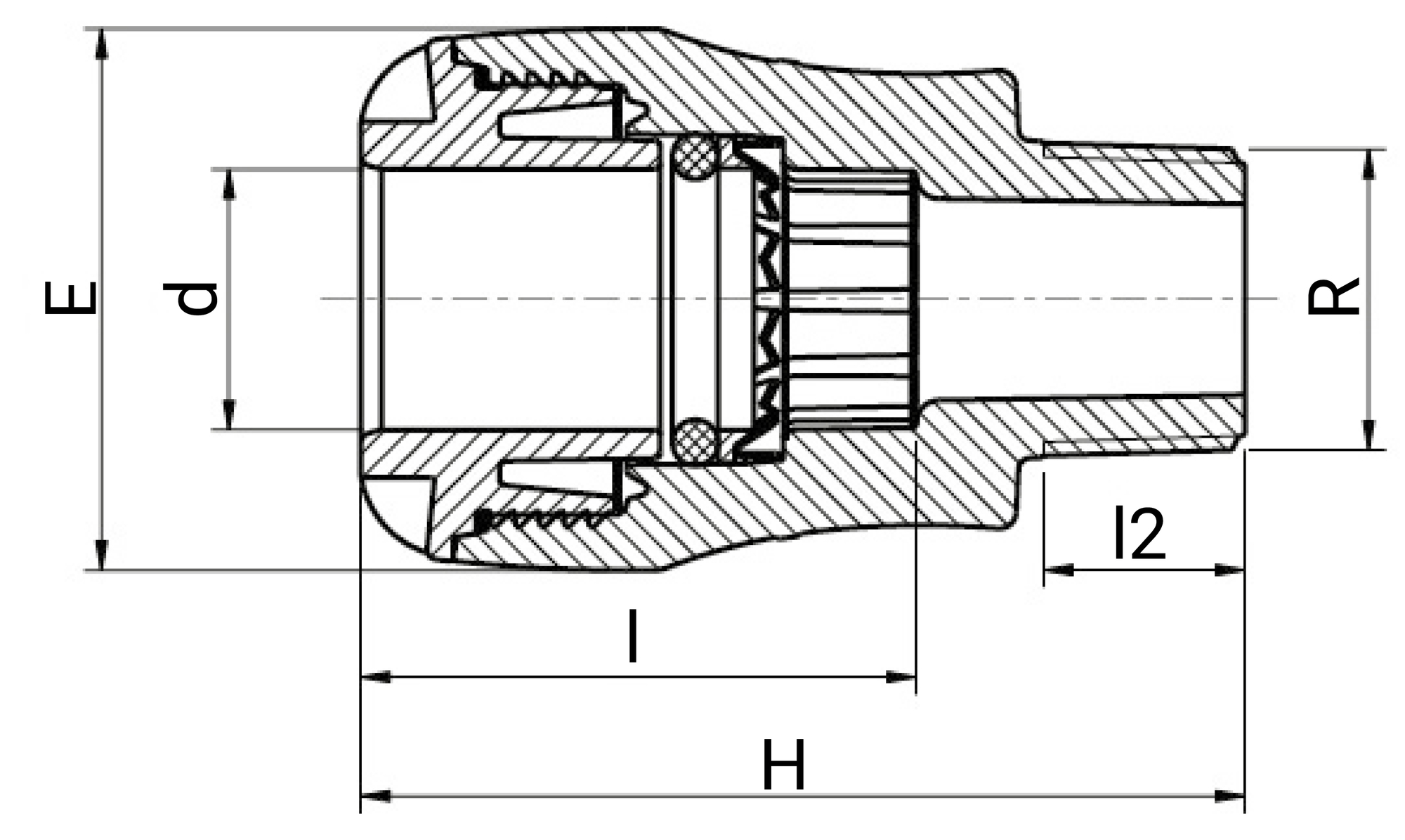

Schéma technique pour le produit :
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Ressources
Fiche technique - Raccord mâle - Cuivre - Filet conique - ISO 7-1 - 1002C
(application/pdf, 179.69 ko)Fiche de mise en oeuvre - Raccord mâle - Cuivre - Filet conique - ISO 7-1 - 1002C
(application/pdf, 1078.67 ko)Attestation de Conformité Sanitaire (ACS) - Raccord mâle - Cuivre - Filet conique - ISO 7-1 - 1002C
(application/pdf, 612.76 ko)Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 1002C1507 | 75 | 45 | 45 | 0,05 | 0,25 | 5 | 570 | 490 | 330 | 300 | 16,4 |
| 1002C2207 | 80 | 50 | 50 | 0,05 | 0,25 | 5 | 570 | 490 | 330 | 300 | 16,4 |
| 1002C2810 | 85 | 60 | 60 | 0,09 | 0,45 | 5 | 570 | 490 | 330 | 180 | 17,6 |
