Vanne TEKPLASS filetée x taraudée SANS prise de purge
Code produit : 373020S
Vannes
Vanne à boisseau sphérique - Embouts Fileté x Taraudé ISO7-1 - Sans purge.
Pour systèmes de canalisations PN 16.
Elle permet l'assemblage d'un accessoire taraudé à un accessoire fileté de diamètres égaux et sert à stopper le débit dans un réseau d'eau lorsque c'est nécessaire.
Passage intégral.
Disponible en PN 16 du 1/2''x1/2'' au 1''x1''.
Les produits
- Matériau en polyamide renforcé fibres de verre : haute résistance mécanique, excellente tenue aux agents chimiques et aux UV, sans corrosion
- Passage intégral : assure un débit sans perte de charge, idéal pour les applications sensibles en eau potable ou irrigation.
- Adaptée aux raccordements enterrés ou en surface
- Poignée amovible
- Corps verrouillé et scellé garantissant l’intégrité du système
- Double joint sur l'axe de manoeuvre pour une étanchéité maximale jusqu’à PN 16
- Testée à 100 %
- Conforme à la norme AS 5830
Domaines d'application
Adduction d'eau potable ou brute. Plomberie Eau froide.
Température du fluide : max 40°C. Canalisations enterrées ou de surface.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé
AS 5830 : In-line ball valves for use in plumbing water supply systems Certification
Corps : Polyamide renforcé fibre de verre. Poignée : Polypropylène, copolymère haute qualité. Filetage : Polyamide renforcé fibre de verre. Taraudage : Polyamide renforcé fibre de verre. Joints : EPDM. Sphère : PPRV. Axe de manœuvre : PPRV. .
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé
AS 5830 : In-line ball valves for use in plumbing water supply systems Certification
Sans Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | R x Rc | DN | H | l1 | l2 | C | D | E | B | A1 | A2 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 373020S05 | 1/2" x 1/2" | 20 | 114 | 18 | 17 | 63 | 17 | 53 | 27 | 27 | 54 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 373020S07 | 3/4" x 3/4" | 20 | 117 | 19 | 18 | 63 | 17 | 53 | 30 | 27 | 54 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 373020S10 | 1" x 1" | 25 | 133 | 22 | 21 | 80 | 21 | 64 | 41 | 33 | 64 | 16 | Télécharger Fiche tech. | Télécharger CAD |
Filets coniques - ISO 7-1

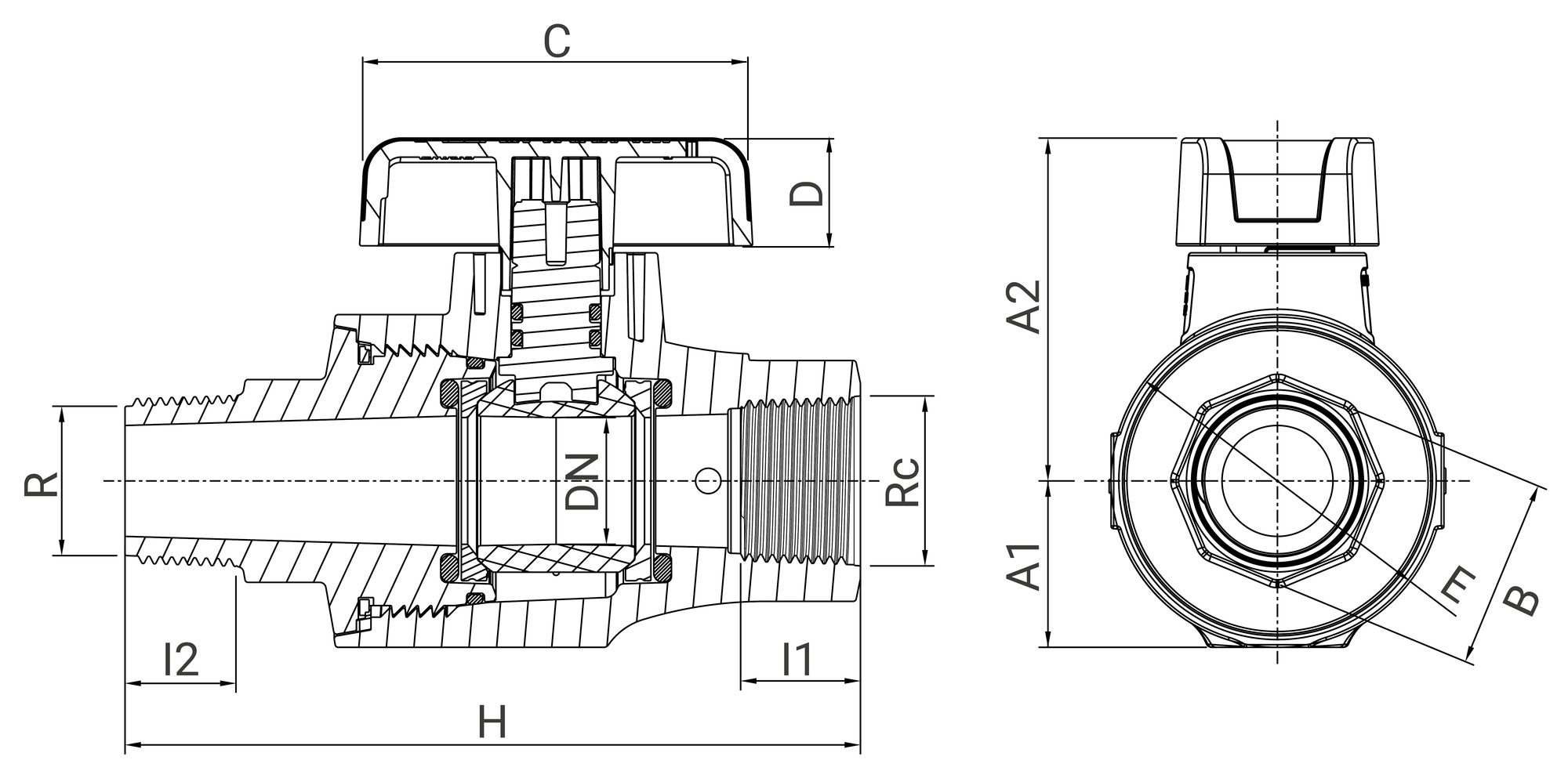

Schéma technique pour le produit :
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsInformations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 373020S05 | 115 | 55 | 85 | 0,19 | 570 | 490 | 330 | 72 | 15,08 |
| 373020S07 | 120 | 55 | 85 | 0,18 | 570 | 490 | 330 | 72 | 14,36 |
| 373020S10 | 135 | 65 | 100 | 0,32 | 570 | 490 | 330 | 72 | 24,44 |
