Prise de branchement électrosoudable PN16 avec Dispositif Témoin Etancheur - Passage intégral
Code produit : 9130
Prise en charge
Prise de branchement électrosoudable avec DTE.
Permet la réalisation d'un branchement d'eau soudé à partir d'un tube en PEHD neuf ou existant.
Nécessite un équipement et une formation adaptés.
Le diamètre de perçage est égal au diamètre intérieur d'un tube en PEHD SDR 11.
Demi-selle à sangle.
Disponible en PN 16 du d90x63 à d315x63 mm.
Les produits
- Prise compacte auto-perçante : ne nécessite pas d'outil spécifique
- Double longueur de la dérivation : permet refaire une soudure après découpe si nécessaire
- DTE : dispositif témoin étancheur qui indique visuellement la positionnement du couteau, sert de butée pour l'arrêt du perçage et assure l'étanchéité après perçage
- Bouchon avec crans de sécurité pour éviter les démontages manuels
- La sangle assure le serrage complet et homogène de la demi-selle supérieure sur le tube
Domaines d'application
Pour systèmes de canalisations en PEHD destinés aux réseaux secs ou humides.
Utilisation enterrée ou apparente moyennant les protections d'usage.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : PEHD. Joints : NBR. Boulonnerie : Acier galvanisé. Couteau : laiton - alliage CW617N.
Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccordsNF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x d1 | L | B | H | H1 | H2 | D couteau | Pour tubes SDR | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 49134090063 | 90 x 63 | 176 | 139 | 130 | 75 | 195 | 47 | 11 à 17,6 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 49134110063 | 110 x 63 | 176 | 156 | 130 | 75 | 195 | 47 | 11 à 17,6 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 49134125063 | 125 x 63 | 176 | 165 | 130 | 75 | 195 | 47 | 11 à 17,6 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 49134140063 | 140x 63 | 176 | 171 | 130 | 75 | 195 | 47 | 11 à 17,6 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 49134160063 | 160 x 63 | 176 | 173 | 130 | 75 | 195 | 47 | 11 à 17,6 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 49134180063 | 180 x 63 | 176 | 176 | 130 | 75 | 195 | 47 | 11 à 17,6 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 49134200063 | 200 x 63 | 176 | 178 | 130 | 75 | 195 | 47 | 11 à 17,6 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 49134225063 | 225 x 63 | 176 | 180 | 130 | 75 | 195 | 47 | 11 à 17,6 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 49134250063 | 250 x 63 | 176 | 180 | 130 | 75 | 195 | 47 | 11 à 17,6 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 49134280063 | 280 x 63 | 176 | 180 | 130 | 75 | 195 | 47 | 11 à 17,6 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 49134315063 | 315 x 63 | 176 | 183 | 130 | 75 | 195 | 47 | 11 à 17,6 | 16 | Télécharger Fiche tech. | Télécharger CAD |
Perçage à l’aide de la clé de perçage dédiée réf. 2923002

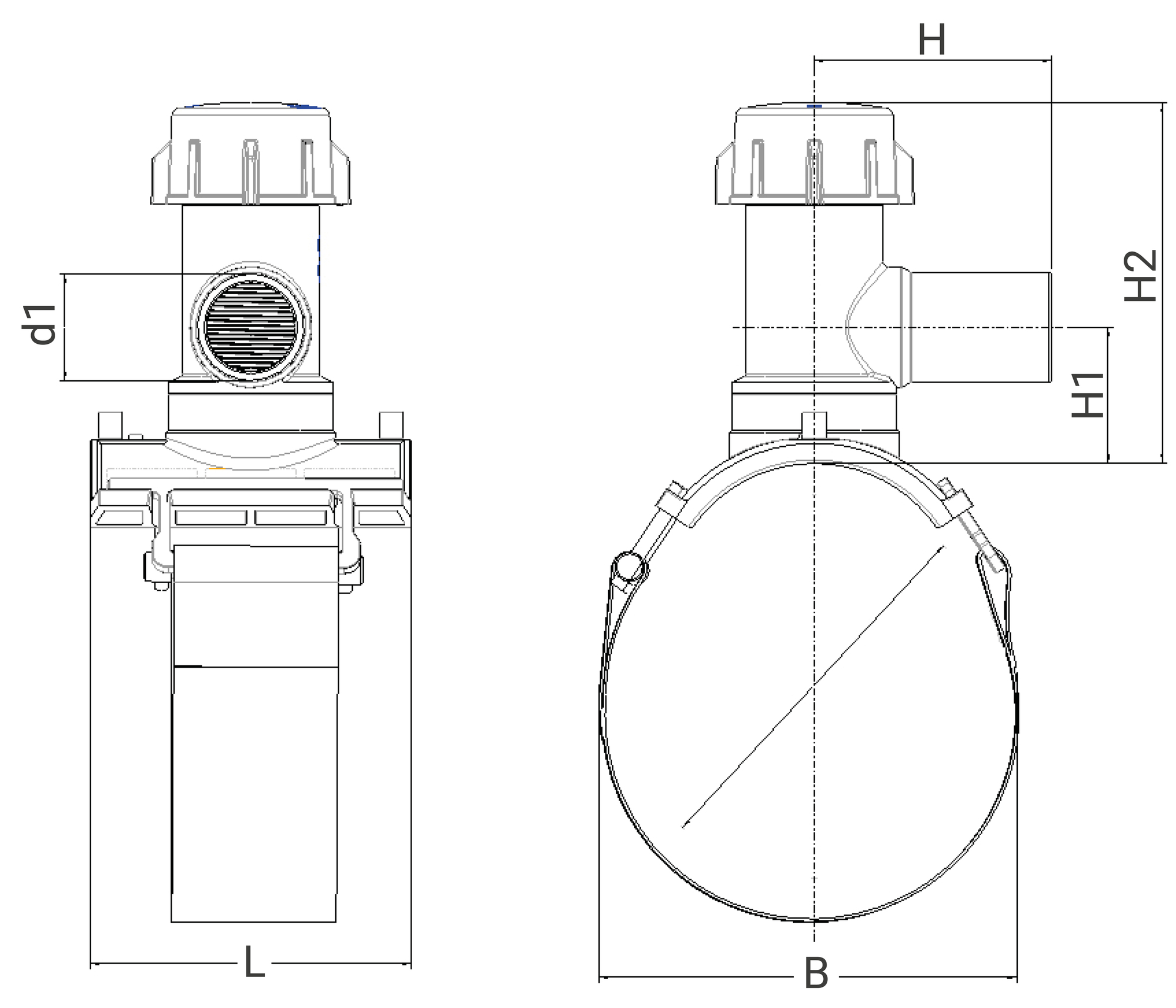

Schéma technique pour le produit :
Accessoires
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsRessources
Fiche technique - Prise de branchement avec Dispositif Témoin Etancheur - Passage intégral - 9130
(application/pdf, 246.30 ko)Fiche de mise en oeuvre - Prise de branchement avec Dispositif Témoin Etancheur - Passage intégral - 9130
(application/pdf, 631.48 ko)Attestation de Conformité Sanitaire (ACS) - Prise de branchement avec Dispositif Témoin Etancheur - Passage intégral - 9130
(application/pdf, 422.42 ko)Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 49134090063 | 185 | 290 | 180 | 1,97 | 570 | 490 | 330 | 8 | 17,16 |
| 49134110063 | 200 | 310 | 180 | 1,96 | 570 | 490 | 330 | 8 | 17,08 |
| 49134125063 | 165 | 176 | 180 | 1,935 | 570 | 490 | 330 | 8 | 16,88 |
| 49134140063 | 215 | 340 | 180 | 1,925 | 570 | 490 | 330 | 8 | 16,8 |
| 49134160063 | 225 | 360 | 180 | 1,97 | 570 | 490 | 330 | 8 | 17,16 |
| 49134180063 | 240 | 380 | 180 | 1,94 | 570 | 490 | 330 | 8 | 16,92 |
| 49134200063 | 250 | 400 | 180 | 1,97 | 570 | 490 | 330 | 8 | 17,16 |
| 49134225063 | 265 | 425 | 180 | 2 | 570 | 490 | 330 | 8 | 17,4 |
| 49134250063 | 295 | 450 | 180 | 1,98 | 570 | 490 | 330 | 8 | 17,24 |
| 49134280063 | 330 | 480 | 180 | 2,01 | 570 | 490 | 330 | 8 | 17,48 |
| 49134315063 | 370 | 515 | 180 | - | 570 | 490 | 330 | 8 | - |
