Vanne PE 1/4 de tour à boisseau sphérique électrosoudable PN16 - Fermeture sens horaire - Carré de 30
Code produit :Vanne 1/4 tour en PEHD à embouts mâles - FSH - Carré de 30 avec pastille aimantée.
Permet l'assemblage d'un accesoire ou d'un tube en PEHD à un tube en PEHD de diamètres égaux.
Sert à stopper le débit dans un réseau d'eau lorsque c'est nécessaire.
Idéale branchement d'eau à la suite d'une prise de branchement.
Disponible en PN 16 du d25 à 160 mm.
Corps monobloc ne présentant aucun point de soudure.
Domaines d'application
Vannes PE pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Caractéristiques techniques
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification

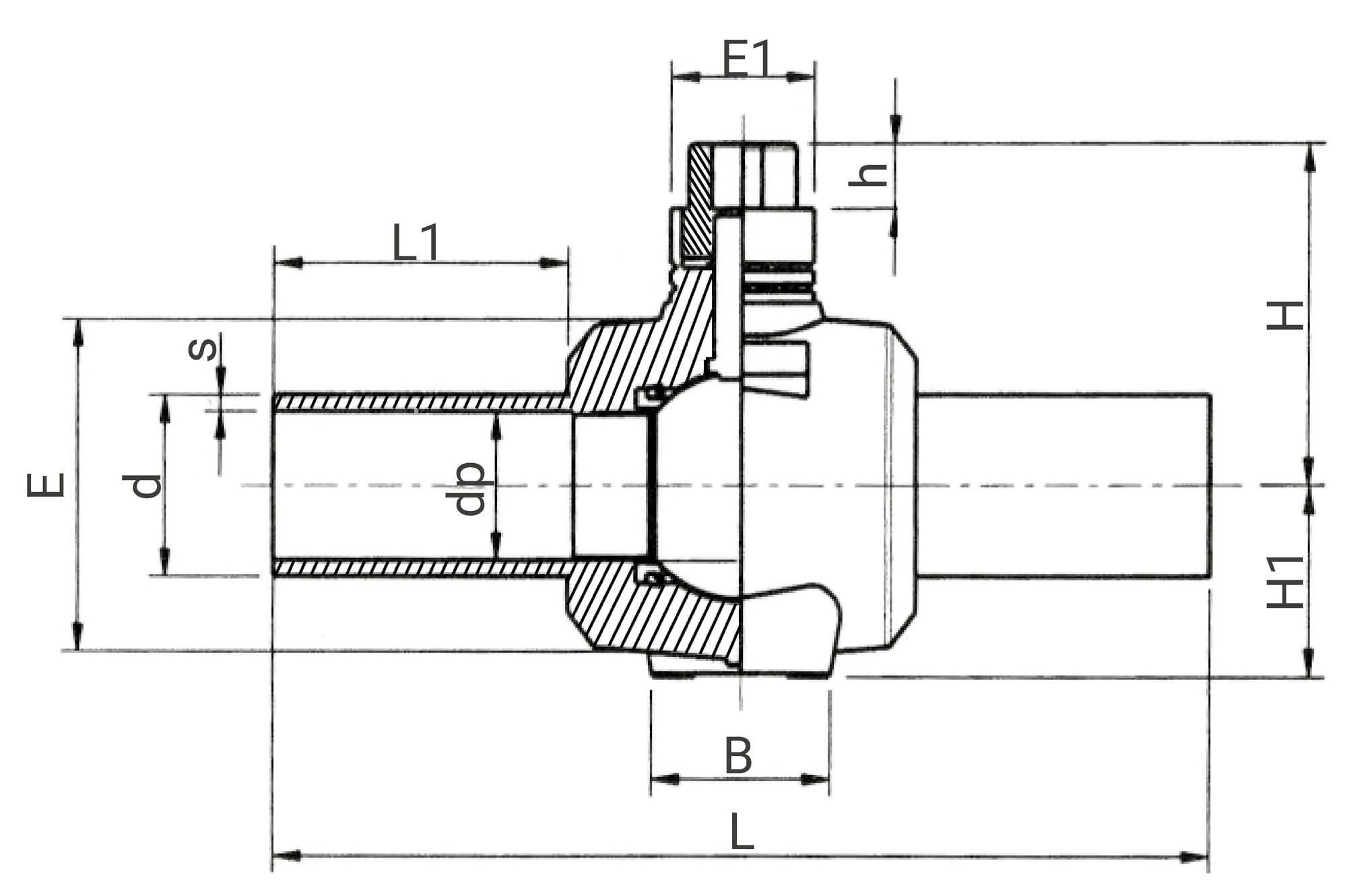

Références et dimensions
| Référence | d | L | B | E | E1 | h | H | H1 | L1 | dp | s | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 21015025 | 25 | 300 | 49 | 84 | 70 | 40 | 94 | 50 | 102 | 19 | 3 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 21015032 | 32 | 299 | 49 | 84 | 70 | 40 | 94 | 50 | 100 | 24,4 | 3 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 21015040 | 40 | 297 | 49 | 84 | 70 | 40 | 94 | 50 | 100 | 24,4 | 3,7 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 21015050 | 50 | 425 | 86 | 120 | 84 | 40 | 160 | 80 | 126 | 39,4 | 4,6 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 21015063 | 63 | 420 | 86 | 120 | 84 | 40 | 160 | 80 | 127 | 48,3 | 5,8 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 21015075 | 75 | 420 | 86 | 120 | 84 | 40 | 160 | 80 | 126 | 48,3 | 6,8 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 21015090 | 90 | 556 | 93 | 200 | 85 | 40 | 200 | 110 | 180 | 71 | 8,2 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 21015110 | 110 | 560 | 93 | 200 | 85 | 40 | 200 | 110 | 180 | 84,2 | 10 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 21015125 | 125 | 555 | 93 | 200 | 85 | 40 | 200 | 110 | 185 | 84,2 | 11,4 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 21015160 | 160 | 550 | 93 | 200 | 85 | 40 | 200 | 110 | 190 | 84,2 | 14,6 | 16 | Télécharger Fiche tech. | Télécharger CAD |
Accessoires
Vidéos
Nos formations
Ressources
Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 21015025 | 300 | 145 | 80 | 0,705 | 570 | 490 | 340 | 12 | 9,86 |
| 21015032 | 300 | 145 | 80 | 0,705 | 570 | 490 | 340 | 12 | 9,86 |
| 21015040 | 300 | 145 | 80 | 0,758 | 570 | 490 | 340 | 12 | 10,5 |
| 21015050 | 415 | 240 | 120 | 2,091 | 570 | 490 | 340 | 4 | 9,76 |
| 21015063 | 415 | 240 | 120 | 2,061 | 570 | 490 | 340 | 4 | 9,64 |
| 21015075 | 415 | 240 | 120 | 2,293 | 570 | 490 | 340 | 4 | 10,57 |
| 21015090 | 550 | 310 | 200 | 5,761 | 570 | 490 | 340 | 2 | 12,92 |
| 21015110 | 550 | 310 | 200 | 5,865 | 570 | 490 | 340 | 2 | 13,13 |
| 21015125 | 550 | 310 | 200 | 6,3 | 570 | 490 | 340 | 2 | 14 |
| 21015160 | 550 | 310 | 200 | 7 | 570 | 490 | 340 | 2 | 15,4 |
