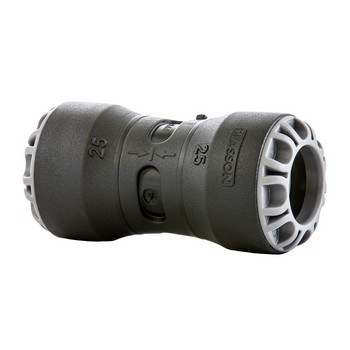

Manchon encliquetable Série 1 PE/PVC-PE/PVC

Code produit :
1001QQ
Raccords encliquetables

Raccord à encliqueter droit pour systèmes de canalisations PEHD et PVC pression.
Permet l'assemblage de 2 tubes de diamètres égaux et la réparation d'une canalisation PVC avec des tubes en PEHD.
Disponible en PN16 (EAU) / PN10 (AIR) du d20 à 63 mm

Télécharger le catalogue Fiche technique
Les produits
  • Compact et esthétique : Idéal pour les applications où l’espace est limité et l’apparence essentielle
  • Pose en aérien ou enterrée
  • Installation simple sans outil et sans serrage - Déverrouillable si besoin
  • Etanchéité indépendante du maintien sur le tube - Double bague de serrage
  • Ne nécessite pas de protection contre la corrosion
  • Homogénéité des matériaux de l'assemblage.
  • Effet piston négligeable grâce à l'ensemble double bague et écrou.

Domaines d'application

Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Caractéristiques techniques

Matière
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)

Références et dimensions

Références et dimensions de Manchon encliquetable Série 1 PE/PVC-PE/PVC
RéférencedHEIPN à 20°CFiche tech.CAD
1001QQ25 25 101 47 50 16 Télécharger Fiche tech. Télécharger CAD
1001QQ32 32 112 58 55 16 Télécharger Fiche tech. Télécharger CAD
1001QQ40 40 148 70 73 16 Télécharger Fiche tech. Télécharger CAD
1001QQ50 50 158 85 78 16 Télécharger Fiche tech. Télécharger CAD
1001QQ63 63 193 103 95 16 Télécharger Fiche tech. Télécharger CAD
Schéma technique pour le produit :
schéma de la référence

Accessoires

Voir le produit
35891

Jeu de 2 adaptateurs pour raccords Série 1 - Écrou prisonnier - Filet cylindrique - ISO 228

Vidéos

Présentation de la gamme Série 1

Principe de fonctionnement du Série 1

Montage / Démontage du Série 1

Essai de ruine

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formations

Outillage de mise en oeuvre

2 diamètres Voir le produit
1099

Clé pour raccords Série 1
Voir le produit
796000

Cône à chanfreiner pour tubes PE

Ressources

Fiche technique - Manchon PE/PVC-PE/PVC - 1001QQ
(application/pdf, 175.86 ko)
Fiche de mise en oeuvre - Manchon PE/PVC-PE/PVC - 1001QQ
(application/pdf, 1078.67 ko)
Attestation de Conformité Sanitaire (ACS) - Manchon PE/PVC-PE/PVC - 1001QQ
(application/pdf, 612.76 ko)

Informations logistiques

Pièce Carton
Référence Larg. (mm) Prof. (mm) Haut. (mm) Poids (kg) Larg. (mm) Prof. (mm) Haut. (mm) Qté Poids (kg)
1001QQ25 105 50 50 0,1 570 490 330 200 21,4
1001QQ32 115 60 60 0,14 570 490 330 130 19,6
1001QQ40 150 70 70 0,26 570 490 330 80 22,2
1001QQ50 93 85 89 0,39 570 490 330 55 22,85
1001QQ63 158 103 103 0,68 570 490 330 38 27,24
