Manchon de transition électrosoudable PN16 - Écrou prisonnier en laiton
Code produit : 9410
Raccords de transition
Manchon électrosoudable avec embout écrou prisonnier laiton.
Permet de réaliser un raccordement droit par électrosoudage entre un accessoire fileté et un tube en PEHD compatibles entre eux.
Nécessite un équipement et une formation adaptés.
Possibilité de démontage. Facilite la maintenance.
Disponible en PN 16 du 20x3/4'' à 63x2 1/2''.
Les produits
- Étanchéité parfaite sur la durée de vie du réseau
- Résistance aux agressions extérieures : insensible à la corrosion, grande innocuité aux produits chimiques
- Fiabilité et reproductibilité : les cycles sont paramétrés automatiquement (par code-barres), assurant des résultats constants
- Traçabilité des opérations : les machines à souder enregistrent les données de chaque soudure
- Système SMARTFUSE (reconnaissance automatique des paramètres de soudage)
- L'écrou laiton autorise le montage de tout type d'accessoires taraudés ISO 7-1
- Ecrou 6 pans pour faciliter le serrage à la clé
Domaines d'application
Pour systèmes de canalisations en PEHD destinés aux réseaux secs ou humides.
Utilisation enterrée ou apparente moyennant les protections d'usage.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : PEHD. Joints : NBR. Ecrou prisonnier : laiton - Alliage CW617N.
Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccordsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x Rp | L | D | A | L1 | L2 | Pour tubes SDR | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|
| 4941402007 | 20 x 3/4" | 106 | 14 | 34 | 37 | 30 | 7,4 à 11 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 4941402507 | 25 x 3/4" | 112 | 14 | 37 | 40 | 30 | 7,4 à 11 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 4941402510 | 25 x 1" | 115 | 19 | 37 | 40 | 33 | 7,4 à 11 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 4941403207 | 32 x 3/4" | 100 | 14 | 42 | 39 | 20 | 7,4 à 11 | 16 | Télécharger Fiche tech. | - |
| 4941403210 | 32 x 1" | 124 | 19 | 42 | 42 | 36 | 11 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 4941403213 | 32 x 1 1/4" | 124 | 23 | 42 | 42 | 36 | 11 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 4941404013 | 40 x 1 1/4" | 113 | 23 | 47 | 44 | 23 | 11 | 16 | Télécharger Fiche tech. | - |
| 4941404015 | 40 x 1 1/2" | 135 | 29 | 45 | 47 | 38 | 11 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 4941405010 | 50 x 1" | 136 | 19 | 52 | 49 | 36 | 11 à 17,6 | 16 | Télécharger Fiche tech. | - |
| 4941405013 | 50 x 1 1/4" | 120 | 23 | 52 | 49 | 23 | 11 à 17,6 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 4941405015 | 50 x 1 1/2" | 123 | 29 | 52 | 49 | 25 | 11 à 17,6 | 16 | Télécharger Fiche tech. | - |
| 4941405020 | 50 x 2" | 141 | 38 | 52 | 49 | 41 | 11 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 4941406320 | 63 x 2" | 161 | 38 | 57 | 57 | 44 | 11 à 17,6 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 4941406325 | 63 x 2 1/2" | 166 | 48 | 57 | 57 | 49 | 11 à 17,6 | 16 | Télécharger Fiche tech. | Télécharger CAD |
Joint plat NBR pour raccord de transition avec écrou prisonnier en laiton : référence 3043

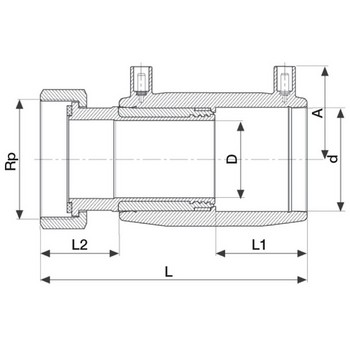

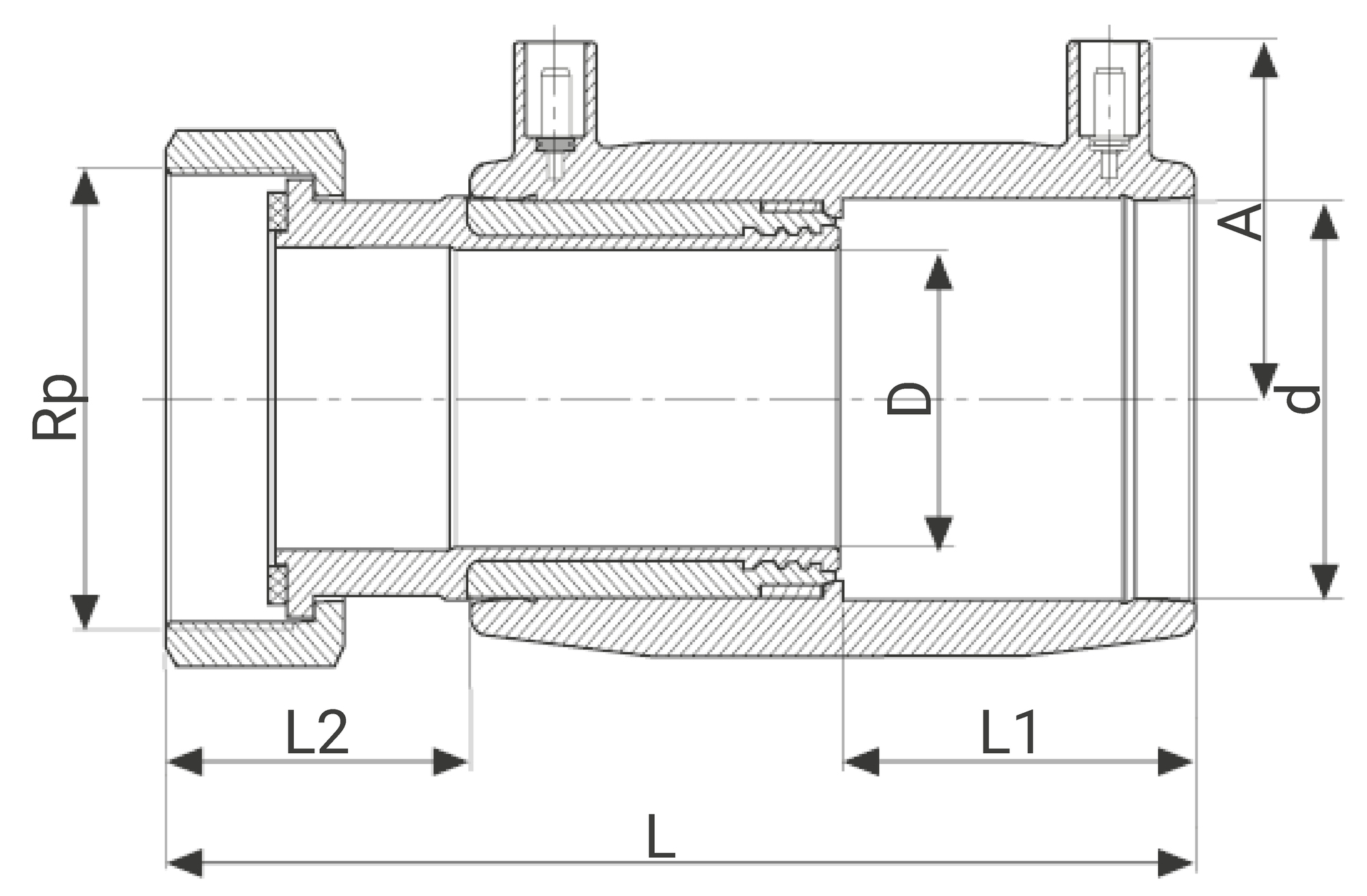

Schéma technique pour le produit :
