Bouchon PVC à coller

Code produit :

5070

Raccords à coller

Télécharger le catalogue Fiche technique

Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.

Matière

PVC-U.

Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccords Certification

Attestation de Conformité Sanitaire (ACS)|Marque NF 055 (si spécifié)

Références et dimensions
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Bouchon PVC à coller
Référence	d	NF	H	I	E	PN à 20°C	Fiche tech.	CAD
507016	16	x	20	14	21	16	Télécharger Fiche tech.	Télécharger CAD
507020	20	x	24	16	25	16	Télécharger Fiche tech.	Télécharger CAD
507025	25	x	28	19	30	16	Télécharger Fiche tech.	Télécharger CAD
507032	32	x	32	22	38	16	Télécharger Fiche tech.	Télécharger CAD
507040	40	x	42	26	48	16	Télécharger Fiche tech.	Télécharger CAD
507050	50	x	47	31	58	16	Télécharger Fiche tech.	Télécharger CAD
507063	63	x	57	38	73	16	Télécharger Fiche tech.	Télécharger CAD
507075	75	x	63	44	88	16	Télécharger Fiche tech.	Télécharger CAD
507090	90	x	73	51	104	16	Télécharger Fiche tech.	Télécharger CAD
5070110	110	x	85	61	126	16	Télécharger Fiche tech.	Télécharger CAD
5070125	125	-	98	69	143	16	Télécharger Fiche tech.	Télécharger CAD
5070140	140	-	108	76	161	16	Télécharger Fiche tech.	Télécharger CAD
5070160	160	-	123	86	181	16	Télécharger Fiche tech.	Télécharger CAD
5070200	200	-	152	106	225	10	Télécharger Fiche tech.	Télécharger CAD
5070225	225	-	169	119	252	10	Télécharger Fiche tech.	Télécharger CAD
5070250	250	-	191	131	282	10	Télécharger Fiche tech.	Télécharger CAD

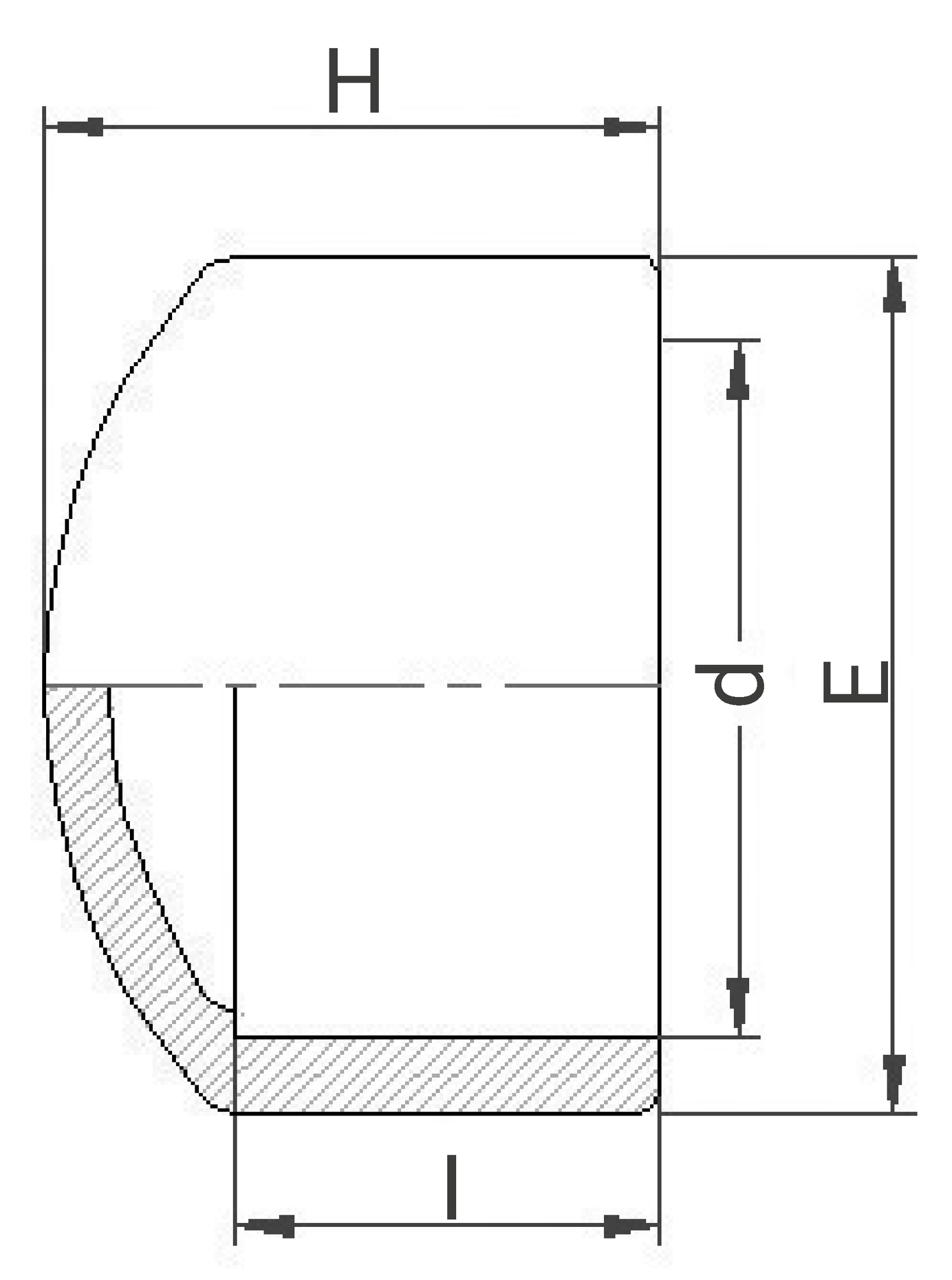

Schéma technique pour le produit :

Outillage de mise en oeuvre

2120

Décapant PVC TANGIT

2020

Colle PVC TANGIT

Ressources

Fiche technique - Bouchon à coller - 5070

(application/pdf, 248.37 ko)

Fiche de mise en oeuvre - Bouchon à coller - 5070

(application/pdf, 706.86 ko)

Informations logistiques

	Pièce				Sachet		Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Poids (kg)	Qté	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
507016	20	25	25	0,007	0.070	10	570	490	340	3000	22.40
507020	25	25	25	0,006	0.060	10	570	490	340	2500	16.40
507025	30	30	30	0,008	0.080	10	570	490	340	1400	12.60
507032	35	40	40	0,014	0.140	10	570	490	340	1000	15.40
507040	45	50	50	0,028	0.280	10	570	490	340	500	15.40
507050	50	60	60	0,048	0.480	10	570	490	340	320	16.76
507063	60	75	75	0,085	-	-	570	490	340	150	14.15
507075	65	90	90	0,202	-	-	570	490	170	75	15.85
507090	75	105	105	0,289	-	-	570	490	170	45	13.71
5070110	85	130	130	0,374	-	-	570	490	170	25	10.05
5070125	100	145	145	0,628	-	-	480	310	340	40	25.66
5070140	110	165	165	0,934	-	-	480	310	340	15	14.55
5070160	125	185	185	1,097	-	-	570	490	340	20	23.34
5070200	-	-	-	2,074	-	-	-	-	-	-	-
5070225	-	-	-	2,532	-	-	-	-	-	-	-
5070250	-	-	-	4,002	-	-	-	-	-	-	-
