Bride PVC fixe à coller
Code produit : 5920
Collets-brides
Domaines d'application
Brides en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
NF EN 1092 : Brides et leurs assemblages - Brides circulaires pour tubes, appareils de robinetterie, raccords et accessoires, désignées PN Certification
PVC-U.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccordsNF EN 1092 : Brides et leurs assemblages - Brides circulaires pour tubes, appareils de robinetterie, raccords et accessoires, désignées PN Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x DN | H | E | Dp | S | I | Z | Nb Boulons | Classe de perçage | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 592032 | 32 x 25 | 23 | 115 | 85 | 14 | 22 | 3 | 4 | ISO GN 10 / 16 | Télécharger Fiche tech. | Télécharger CAD |
| 592040 | 40 x 32 | 27 | 140 | 100 | 18 | 26 | 3 | 4 | ISO GN 10 / 16 | Télécharger Fiche tech. | Télécharger CAD |
| 592050 | 50 x 40 | 32 | 150 | 110 | 18 | 31 | 3 | 4 | ISO GN 10 / 16 | Télécharger Fiche tech. | Télécharger CAD |
| 592063 | 63 x 50 | 39 | 165 | 125 | 18 | 38 | 3 | 4 | ISO GN 10 / 16 | Télécharger Fiche tech. | Télécharger CAD |
| 592075 | 75 x 65 | 47 | 185 | 145 | 18 | 44 | 4 | 4 | ISO GN 10 / 16 | Télécharger Fiche tech. | Télécharger CAD |
| 592090 | 90 x 80 | 54 | 200 | 160 | 18 | 51 | 5 | 8 | ISO GN 10 / 16 | Télécharger Fiche tech. | Télécharger CAD |
| 5920110 | 110 x 100 | 64 | 220 | 180 | 18 | 61 | 6 | 8 | ISO GN 10 / 16 | Télécharger Fiche tech. | Télécharger CAD |

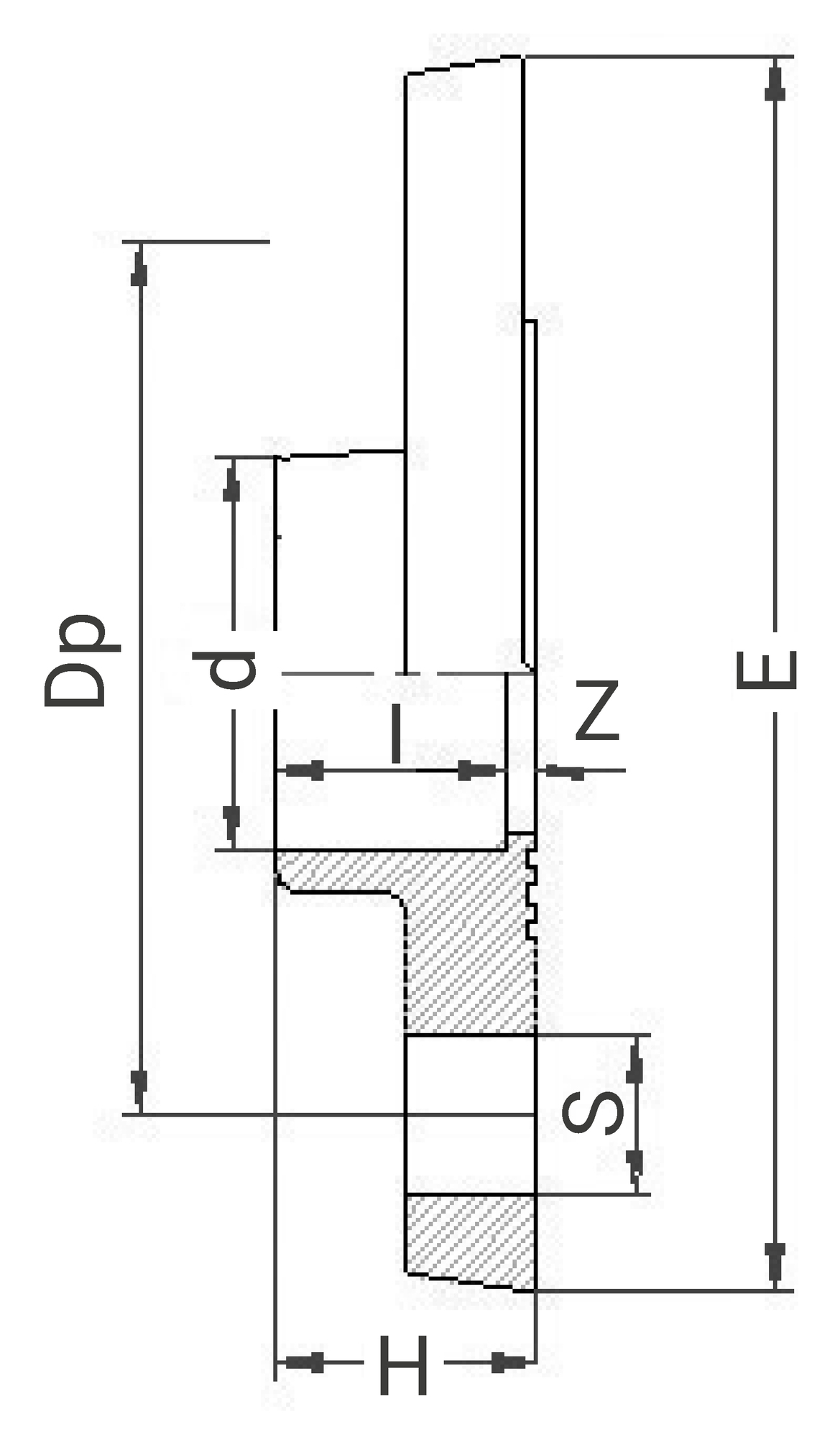

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 592032 | 25 | 115 | 115 | 0,145 | 480 | 310 | 340 | 144 | 21,42 |
| 592040 | 30 | 140 | 140 | 0,236 | 480 | 310 | 340 | 70 | 17,06 |
| 592050 | 35 | 150 | 150 | 0,283 | 480 | 310 | 340 | 60 | 17,52 |
| 592063 | 40 | 165 | 165 | 0,39 | 480 | 310 | 340 | 45 | 18,09 |
| 592075 | 50 | 185 | 185 | 0,538 | 480 | 310 | 340 | 25 | 13,99 |
| 592090 | 55 | 200 | 200 | 0,692 | 480 | 310 | 340 | 18 | 13 |
| 5920110 | 65 | 220 | 220 | 0,924 | 480 | 310 | 340 | 12 | 11,63 |
