Coude PVC à 90° avec bague de renfort - A coller sur d - Taraudé sur Rp
Code produit : 5752
Raccords mixtes d'adaptation
Domaines d'application
Coudes à 90° en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Corps : PVC-U. Taraudage : PVC-U. Cerclage : Acier inox AISI 304.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccordsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x Rp | H | I | E | Lt | Z | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|
| 57521603 | 16 x 3/8" | 34 | 14 | 23 | 13 | 9 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 57522005 | 20 x 1/2" | 41 | 16 | 20 | 17 | 11 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 57522507 | 25 x 3/4" | 49 | 19 | 30 | 18 | 14 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 57523210 | 32 x 1" | 60 | 22 | 38 | 20 | 17 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 57524013 | 40 x 1 1/4" | 74 | 26 | 48 | 22 | 21 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 57525015 | 50 x 1 1/2" | 90 | 31 | 62 | 22 | 26 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 57526320 | 63 x 2" | 111 | 38 | 73 | 26 | 33 | 16 | Télécharger Fiche tech. | Télécharger CAD |

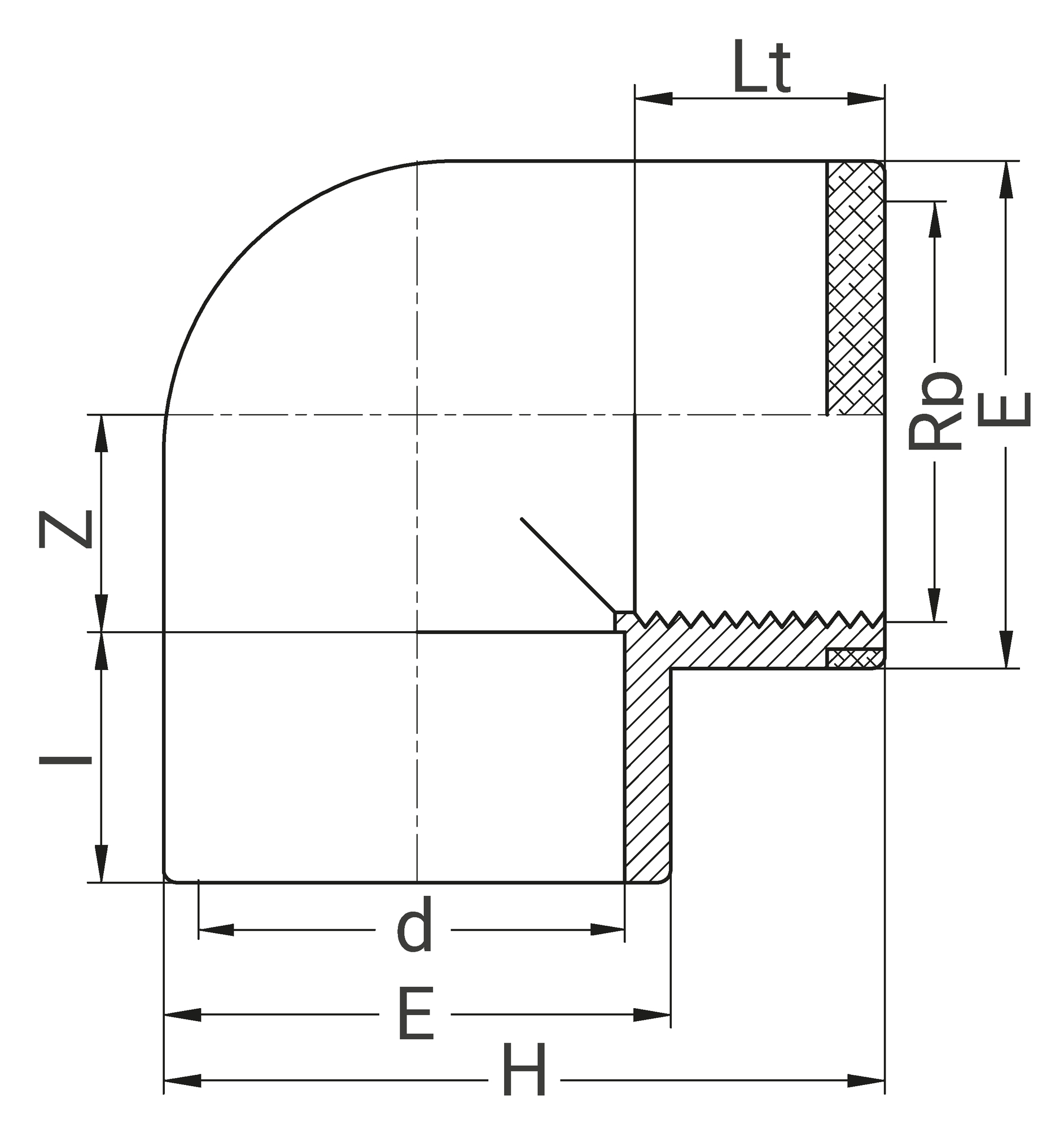

Schéma technique pour le produit :
Outillage de mise en oeuvre
Ressources
Fiche technique - Coude à 90° avec bague de renfort - A coller sur d - Taraudé sur Rp - 5752
(application/pdf, 189.92 ko)Fiche de mise en oeuvre - Coude à 90° avec bague de renfort - A coller sur d - Taraudé sur Rp - 5752
(application/pdf, 706.86 ko)Attestation de Conformité Sanitaire (ACS) - Coude à 90° avec bague de renfort - A coller sur d - Taraudé sur Rp - 5752
(application/pdf, 428.01 ko)Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 57521603 | 35 | 35 | 25 | 0,012 | 0,12 | 10 | 570 | 490 | 340 | 2000 | 25,4 |
| 57522005 | 45 | 40 | 25 | 0,024 | 0,24 | 10 | 570 | 490 | 340 | 1000 | 25,4 |
| 57522507 | 50 | 50 | 30 | 0,034 | 0,34 | 10 | 570 | 490 | 340 | 600 | 21,8 |
| 57523210 | 60 | 60 | 40 | 0,06 | 0,6 | 10 | 570 | 490 | 340 | 350 | 22,4 |
| 57524013 | 75 | 75 | 50 | 0,094 | 0,94 | 10 | 570 | 490 | 340 | 200 | 20,2 |
| 57525015 | 90 | 90 | 65 | 0,184 | 0,92 | 5 | 570 | 490 | 340 | 130 | 25,32 |
| 57526320 | 115 | 110 | 75 | 0,33 | - | - | 570 | 490 | 340 | 72 | 25,16 |
