Coude PVC à 90° réduit Piscine
Code produit : 5150P
Raccords à coller
Domaines d'application
Coudes à 90° réduits en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
PVC-U.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccords Certification Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | D x d x d1 | L | C | E | F | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|
| 51505040P | 50 x 50 x 40 | 26 | 31 | 85 | 102 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 51506350P | 63 x 63 x 50 | 31 | 38 | 109 | 122 | 16 | Télécharger Fiche tech. | Télécharger CAD |

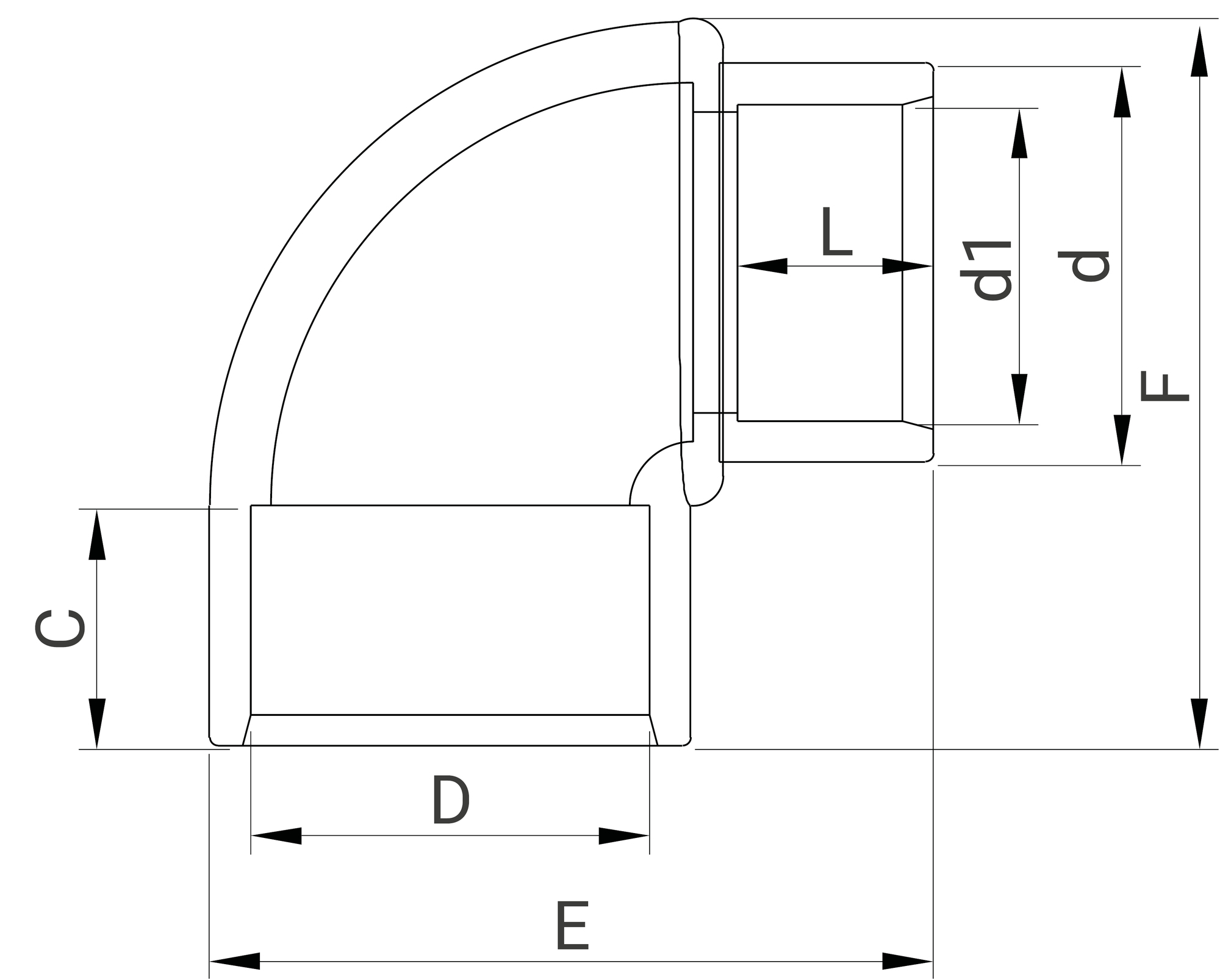

Schéma technique pour le produit :
Informations logistiques
| Pièce | Sachet | Carton | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté |
| 51505040P | 85 | 75 | 105 | 0,138 | 35 | 270 | 320 | 230 | 35 |
| 51506350P | 110 | 85 | 125 | 0,286 | 17 | 270 | 320 | 230 | 17 |
