Croix PVC à 90°
Code produit : 5240
Raccords à coller
Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
PVC-U.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccords Certification Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d | H | E | L | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|
| 524020 | 20 | 56 | 27 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 524025 | 25 | 66 | 33 | 19 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 524032 | 32 | 82 | 41 | 22 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 524040 | 40 | 98 | 50 | 26 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 524050 | 50 | 121 | 63 | 31 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 524063 | 63 | 160 | 75 | 38 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 524075 | 75 | 166 | 89 | 44 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 524090 | 90 | 203 | 108 | 51 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 5240110 | 110 | 240 | 131 | 61 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 5240125 | 125 | 277 | 145 | 69 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 5240160 | 160 | 348 | 183 | 86 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 5240200 | 200 | 408 | 225 | 106 | 10 | Télécharger Fiche tech. | Télécharger CAD |

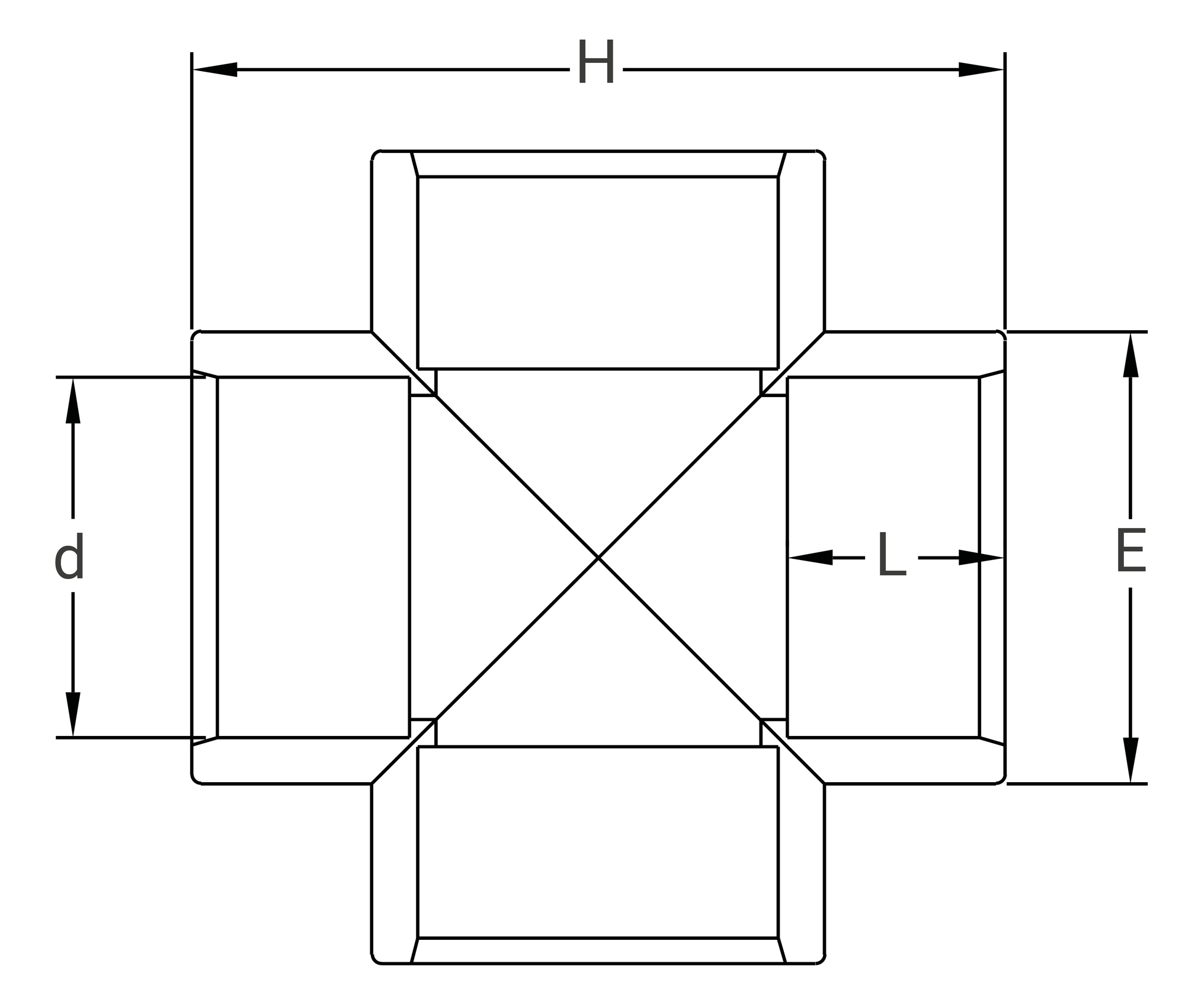

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | ||||
|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) |
| 524020 | 56 | 27 | 56 | 0,041 |
| 524025 | 66 | 33 | 66 | 0,054 |
| 524032 | 82 | 41 | 82 | 0,093 |
| 524040 | 98 | 50 | 98 | 0,147 |
| 524050 | 121 | 63 | 121 | 0,217 |
| 524063 | 160 | 75 | 160 | 0,392 |
| 524075 | 166 | 89 | 166 | 0,611 |
| 524090 | 203 | 108 | 203 | 1,167 |
| 5240110 | 240 | 131 | 240 | 1,848 |
| 5240125 | 277 | 145 | 277 | 2,29 |
| 5240160 | 348 | 183 | 348 | 4,292 |
| 5240200 | 408 | 225 | 408 | 7,353 |
