Douille PVC
Code produit : 5360
Raccords à coller
Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
PVC-U.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccords Certification Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d | H | E | L | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|
| 536012 | 12 | 48 | 12 | 10 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 536016 | 16 | 58 | 16 | 14 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 536020 | 20 | 64 | 20 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 536025 | 25 | 75 | 25 | 19 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 536032 | 32 | 88 | 30 | 22 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 536040 | 40 | 95 | 40 | 26 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 536050 | 50 | 102 | 50 | 31 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 536063 | 63 | 118 | 60 | 38 | 16 | Télécharger Fiche tech. | Télécharger CAD |

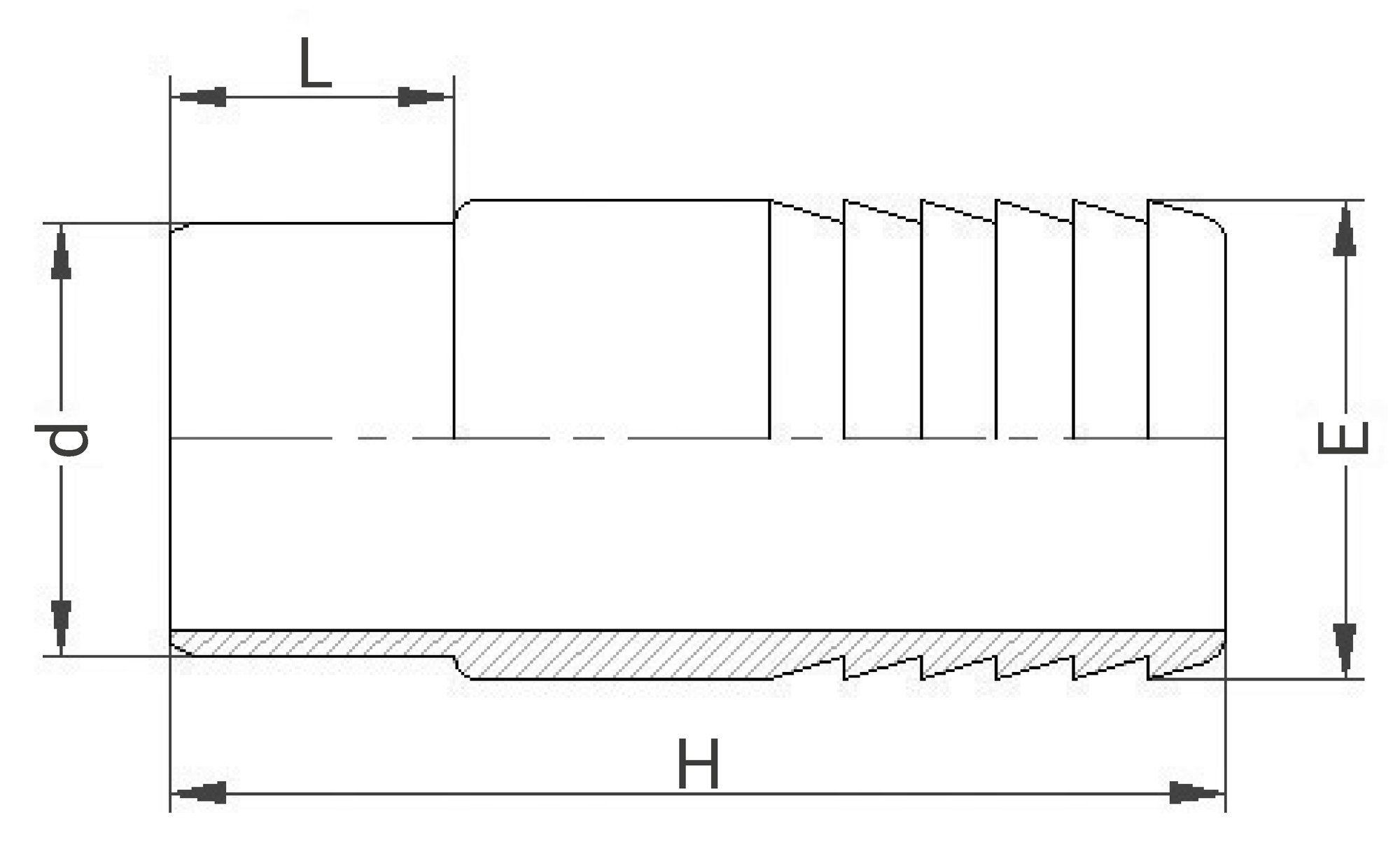

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 536012 | 48 | 12 | 12 | 0,006 | 570 | 490 | 340 | 7200 | 44.60 |
| 536016 | 58 | 16 | 16 | 0,01 | 570 | 490 | 170 | 1500 | 15.70 |
| 536020 | 64 | 20 | 20 | 0,014 | 570 | 490 | 170 | 1000 | 14.70 |
| 536025 | 75 | 25 | 25 | 0,025 | 570 | 490 | 170 | 500 | 13.20 |
| 536032 | 88 | 30 | 30 | 0,034 | 570 | 490 | 340 | 600 | 21.80 |
| 536040 | 95 | 40 | 40 | 0,06 | 570 | 490 | 340 | 320 | 20.60 |
| 536050 | 102 | 50 | 50 | 0,125 | 570 | 490 | 340 | 200 | 26.40 |
| 536063 | 118 | 60 | 60 | 0,168 | 570 | 490 | 340 | 120 | 21.56 |
