Joint plat EPDM pour collets PVC 5520
Code produit : 5629
Collets-brides
Domaines d'application
Joint plat destiné à l'étanchéité des systèmes à brides ref 5520.
Caractéristiques techniques
Matière
EPDM.
Références normatives NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d | E | D | e | Fiche tech. |
|---|---|---|---|---|---|
| 562920 | 20 | 24 | 35 | 2 | Télécharger Fiche tech. |
| 562925 | 25 | 27 | 38 | 2 | Télécharger Fiche tech. |
| 562932 | 32 | 32 | 44 | 2 | Télécharger Fiche tech. |
| 562940 | 40 | 42 | 55 | 2 | Télécharger Fiche tech. |
| 562950 | 50 | 46 | 62 | 2 | Télécharger Fiche tech. |
| 562963 | 63 | 63 | 88 | 2 | Télécharger Fiche tech. |
| 562975 | 75 | 75 | 104 | 2 | Télécharger Fiche tech. |
| 562990 | 90 | 90 | 123 | 2 | Télécharger Fiche tech. |
| 5629110 | 110 | 110 | 148 | 3 | Télécharger Fiche tech. |
| 5629125 | 125 | 125 | 166 | 3 | Télécharger Fiche tech. |
| 5629140 | 140 | 140 | 186 | 3 | Télécharger Fiche tech. |
| 5629160 | 160 | 160 | 211 | 3 | Télécharger Fiche tech. |
| 5629200 | 200 | 200 | 245 | 3 | Télécharger Fiche tech. |
| 5629225 | 225 | 220 | 260 | 3 | Télécharger Fiche tech. |
| 5629250 | 250 | 250 | 305 | 4 | Télécharger Fiche tech. |
| 5629280 | 280 | 265 | 395 | 4 | Télécharger Fiche tech. |
| 5629315 | 315 | 290 | 462 | 4 | Télécharger Fiche tech. |

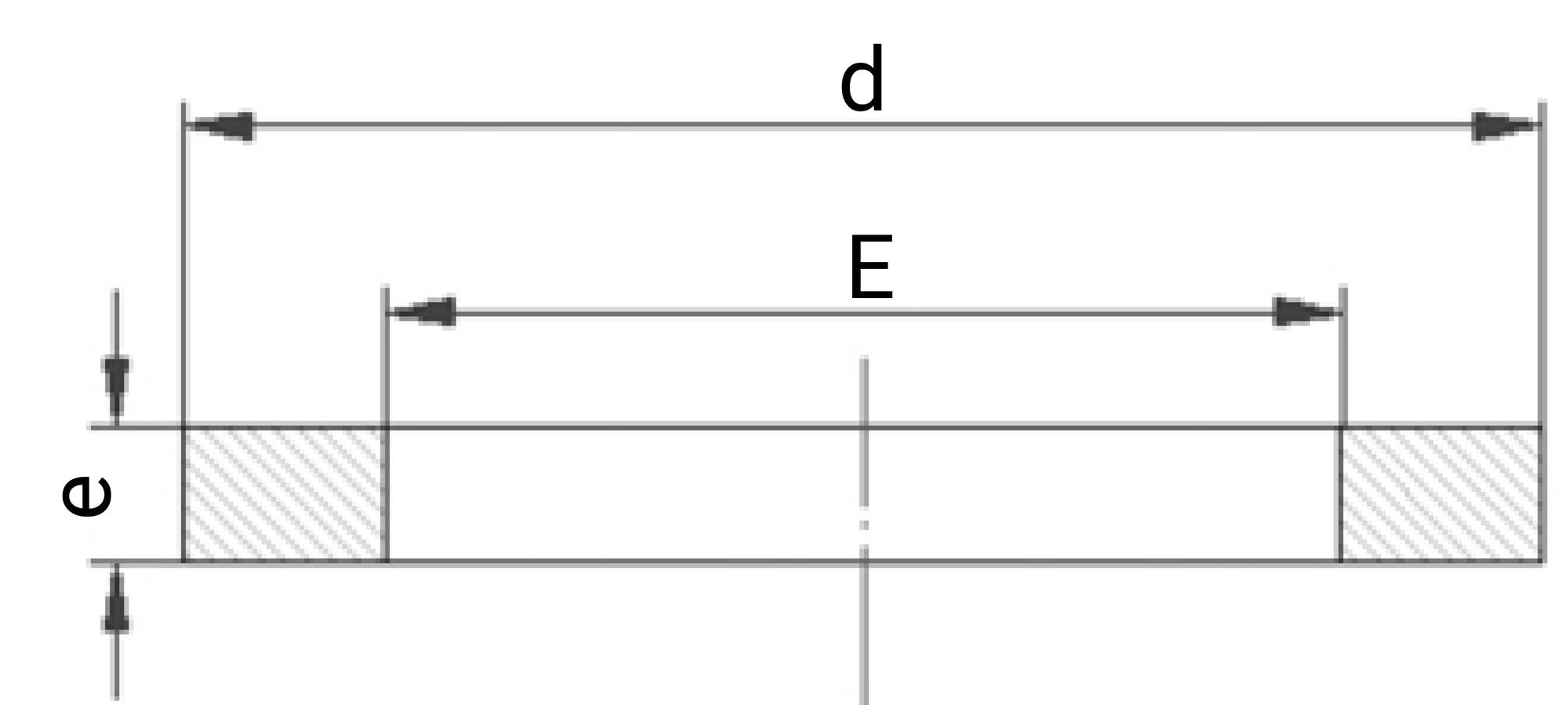

Schéma technique pour le produit :
Accessoires
Informations logistiques
| Pièce | ||||
|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) |
| 562920 | 30 | 30 | 2 | 0,002 |
| 562925 | 38 | 38 | 2 | 0,002 |
| 562932 | 44 | 44 | 2 | 0,002 |
| 562940 | 55 | 55 | 2 | 0,003 |
| 562950 | 62 | 62 | 2 | 0,004 |
| 562963 | 88 | 88 | 2 | 0,008 |
| 562975 | 104 | 104 | 2 | 0,01 |
| 562990 | 123 | 123 | 2 | 0,014 |
| 5629110 | 148 | 148 | 3 | 0,028 |
| 5629125 | 166 | 166 | 3 | 0,034 |
| 5629140 | 186 | 186 | 3 | 0,043 |
| 5629160 | 211 | 211 | 3 | 0,054 |
| 5629200 | 245 | 245 | 3 | 0,057 |
| 5629225 | 270 | 270 | 3 | 0,048 |
| 5629250 | 305 | 305 | 4 | 0,115 |
| 5629280 | 395 | 395 | 4 | 0,323 |
| 5629315 | 462 | 462 | 4 | 0,497 |
