Collet PVC à coller

Code produit :

5520

Collets-brides

Télécharger le catalogue Fiche technique

Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.

Matière

PVC-U.

Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccords Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Collet PVC à coller
Référence	d	H	E	E1	I	Z	B	PN à 20°C	Fiche tech.	CAD
552020	20	19	27	34	16	3	7	16	Télécharger Fiche tech.	Télécharger CAD
552025	25	22	33	41	19	3	7	16	Télécharger Fiche tech.	Télécharger CAD
552032	32	25	41	50	22	3	7	16	Télécharger Fiche tech.	Télécharger CAD
552040	40	29	50	61	26	3	8	16	Télécharger Fiche tech.	Télécharger CAD
552050	50	34	61	73	31	3	8	16	Télécharger Fiche tech.	Télécharger CAD
552063	63	41	76	90	38	3	9	16	Télécharger Fiche tech.	Télécharger CAD
552075	75	48	88	106	44	4	10	16	Télécharger Fiche tech.	Télécharger CAD
552090	90	56	105	125	51	5	11	16	Télécharger Fiche tech.	Télécharger CAD
5520110	110	66	126	150	61	5	12	16	Télécharger Fiche tech.	Télécharger CAD
5520125	125	74	146	169	69	5	11	16	Télécharger Fiche tech.	Télécharger CAD
5520140	140	82	163	188	76	6	12	16	Télécharger Fiche tech.	Télécharger CAD
5520160	160	92	185	213	86	6	13	16	Télécharger Fiche tech.	Télécharger CAD
5520200	200	114	228	254	106	7	19	10	Télécharger Fiche tech.	Télécharger CAD
5520225	225	126	249	272	106	8	18	10	Télécharger Fiche tech.	Télécharger CAD
5520250	250	139,5	274	308	131	8,5	20	10	Télécharger Fiche tech.	Télécharger CAD
5520280	280	161,5	307	327	147	14,5	32	10	Télécharger Fiche tech.	-
5520315	315	181	346	377	161	16	32	10	Télécharger Fiche tech.	Télécharger CAD

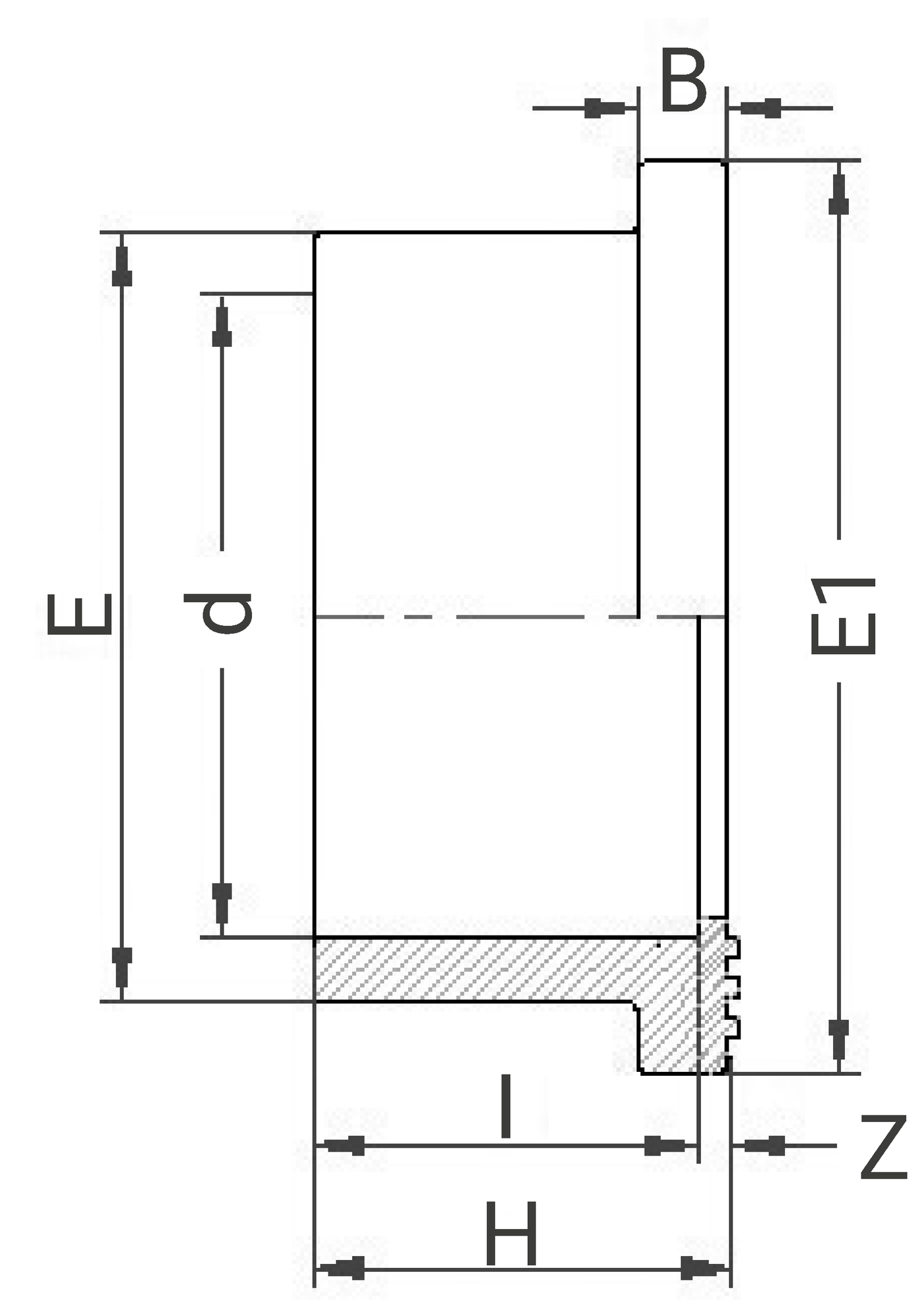

Schéma technique pour le produit :

Accessoires

5629

Joint plat EPDM pour collets PVC 5520

5900

Bride PVC libre

Outillage de mise en oeuvre

2120

Décapant PVC TANGIT

2020

Colle PVC TANGIT

Ressources

Fiche technique - Collet à coller - 5520

(application/pdf, 269.79 ko)

Fiche de mise en oeuvre - Collet à coller - 5520

(application/pdf, 706.86 ko)

Informations logistiques

	Pièce				Sachet		Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Poids (kg)	Qté	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
552020	20	35	35	0,01	0,1	10	570	490	340	2000	21,4
552025	25	45	45	0,016	0,16	10	570	490	340	1200	20,6
552032	25	50	50	0,024	0,24	10	570	490	340	850	21,8
552040	30	65	65	0,04	0,4	10	570	490	340	400	17,4
552050	35	75	75	0,064	0,64	10	570	490	340	270	18,68
552063	45	90	90	0,112	-	-	570	490	340	160	19,32
552075	50	110	110	0,154	-	-	570	490	340	135	22,19
552090	60	125	125	0,244	-	-	570	490	340	75	19,7
5520110	70	150	150	0,368	-	-	570	490	340	48	19,06
5520125	75	170	170	0,534	-	-	570	490	340	40	22,76
5520140	85	190	190	0,732	-	-	570	490	340	21	16,77
5520160	95	215	215	1,028	-	-	570	490	340	16	17,85
5520200	115	255	255	1,65	-	-	570	490	340	8	14,6
5520225	130	275	275	1,72	-	-	570	490	340	6	11,72
5520250	135	310	310	3,334	-	-	-	-	-	-	-
5520280	145	330	330	3,65	-	-	-	-	-	-	-
5520315	165	380	380	4,677	-	-	-	-	-	-	-
