Manchon PVC
Code produit : 5010
Raccords à coller
Manchon - Embouts femelles à coller.
Permet le raccordement droit d'un raccord PVC-U mâle à coller et/ou d'un tube en PVC-U à un tubes en PVC U par collage.
Disponible en PN16 du d16 à 160mm et en PN10 du d200 à 315mm.
Les produits
- Résistant à la corrosion : idéal en milieux humides ou agressifs (eaux chlorées, engrais, sel… avec joints compatibles)
- Léger et facile à installer : manipulation simple, raccordement par collage
- Aucune oxydation ni dépôt interne : intérieur lisse, pas de perte de charge liée à la corrosion
- Raccordement économique
- Polyvalence d’usage : adapté aux circuits d’arrosage, piscines, réseaux d’eau froide ou industriels non critiques
- Compatible réseaux apparents : esthétique sobre, aucun risque de corrosion visuelle
- Résistance chimique étendue
- Marque NF de d16 à d110mm
Domaines d'application
Pour les systèmes de canalisations en PVC-U rigide, utilisés dans les réseaux d'alimentation en eau potable, l’adduction d’eau brute, l’eau destinée à des usages industriels ou agricoles et les réseaux de piscine dans la limite de la PN.
Canalisations enterrées ou apparentes.
Température du fluide : max 45°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
PVC-U.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccords Certification Attestation de Conformité Sanitaire (ACS)|Marque NF 055 (si spécifié)
Références et dimensions

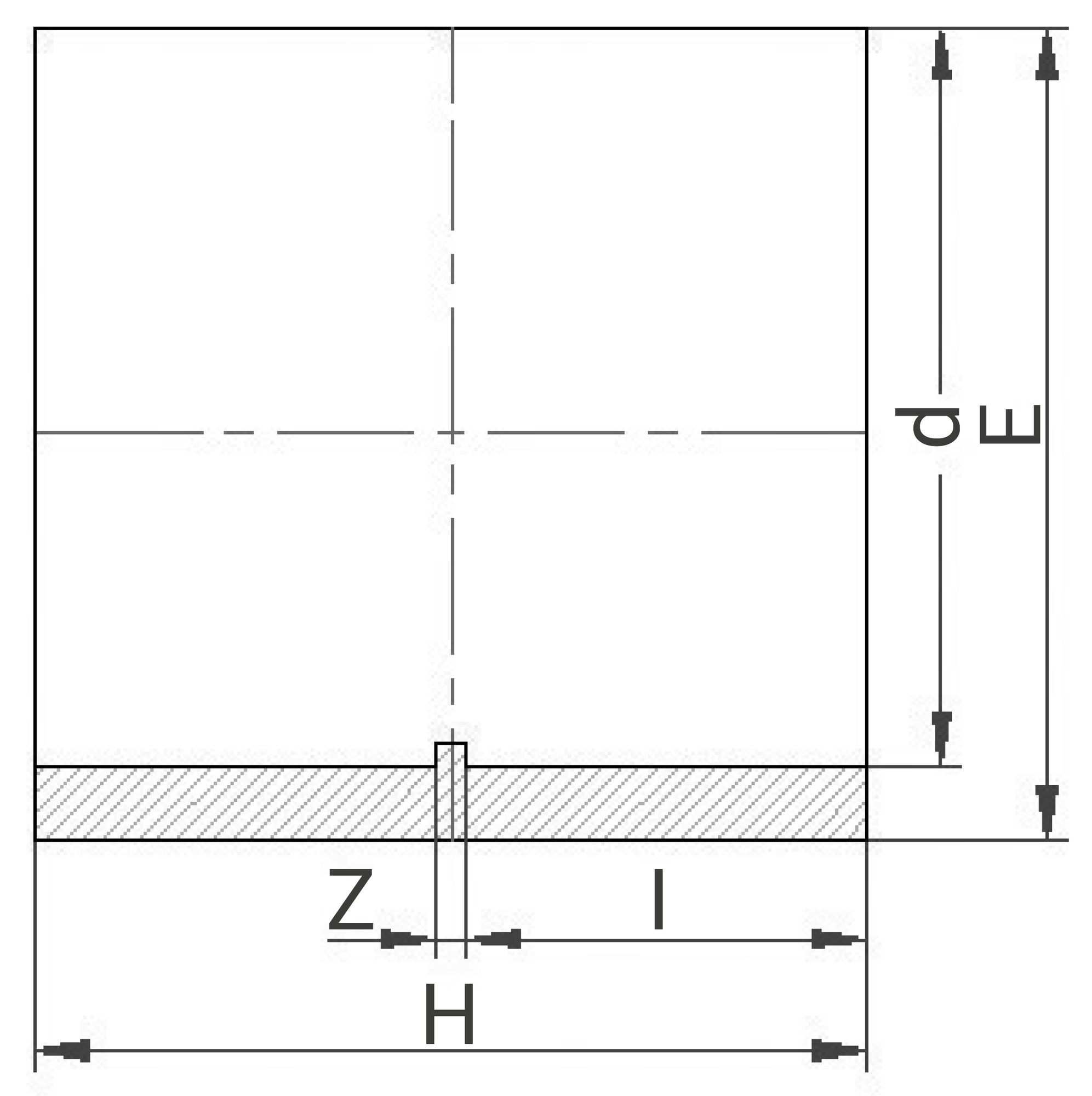

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 501016 | 30 | 25 | 25 | 0,01 | 0.100 | 10 | 570 | 490 | 340 | 2500 | 26.40 |
| 501020 | 35 | 25 | 25 | 0,008 | 0.080 | 10 | 570 | 490 | 340 | 1500 | 13.40 |
| 501025 | 45 | 30 | 30 | 0,01 | 0.100 | 10 | 570 | 490 | 340 | 1000 | 11.40 |
| 501032 | 50 | 40 | 40 | 0,02 | 0.200 | 10 | 570 | 490 | 340 | 600 | 13.40 |
| 501040 | 60 | 50 | 50 | 0,042 | 0.420 | 10 | 570 | 490 | 340 | 300 | 14.00 |
| 501050 | 70 | 60 | 60 | 0,063 | 0.315 | 5 | 570 | 490 | 340 | 180 | 12.74 |
| 501063 | 80 | 75 | 75 | 0,12 | - | - | 570 | 490 | 340 | 100 | 13.40 |
| 501075 | 95 | 90 | 90 | 0,166 | - | - | 570 | 490 | 340 | 100 | 18.00 |
| 501090 | 110 | 105 | 105 | 0,319 | - | - | 570 | 490 | 340 | 60 | 20.54 |
| 5010110 | 130 | 130 | 130 | 0,524 | - | - | 570 | 490 | 340 | 28 | 16.07 |
| 5010125 | 145 | 145 | 145 | 0,78 | - | - | 570 | 490 | 340 | 24 | 20.12 |
| 5010140 | 160 | 165 | 165 | 1,116 | - | - | 570 | 490 | 340 | 18 | 21.49 |
| 5010160 | 185 | 185 | 185 | 1,332 | - | - | 570 | 490 | 340 | 9 | 13.39 |
| 5010200 | 225 | 230 | 230 | 2,914 | - | - | 570 | 490 | 340 | 4 | 13.06 |
| 5010225 | 260 | 250 | 250 | 3,631 | - | - | 570 | 490 | 340 | 3 | 12.29 |
| 5010250 | 275 | 290 | 290 | 4,904 | - | - | - | - | - | 1 | - |
| 5010280 | 305 | 320 | 320 | 6,8 | - | - | - | - | - | 1 | - |
| 5010315 | 345 | 355 | 355 | 9,012 | - | - | - | - | - | 1 | - |
