Manchon PVC avec bague de renfort - Femelle à coller sur d - Taraudé sur Rp
Code produit : 5712
Raccords mixtes d'adaptation
Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Corps : PVC-U. Taraudage : PVC-U. Cerclage : Acier inox AISI 304.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccordsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x Rp | H | C | I | Lt | B | Z | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|
| 57121603 | 16 x 3/8" | 30 | 25 | 14 | 13 | 12 | 3 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 57122005 | 20 x 1/2" | 36 | 30 | 16 | 17 | 12 | 3 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 57122507 | 25 x 3/4" | 40 | 40 | 19 | 18 | 12 | 3 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 57123210 | 32 x 1" | 45 | 45 | 22 | 20 | 12 | 3 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 57124013 | 40 x 1 1/4" | 52 | 51 | 26 | 22 | 16 | 4 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 57125015 | 50 x 1 1/2" | 57 | 63 | 31 | 22 | 16 | 4 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 57126320 | 63 x 2" | 68 | 80 | 38 | 26 | 16 | 4 | 16 | Télécharger Fiche tech. | Télécharger CAD |

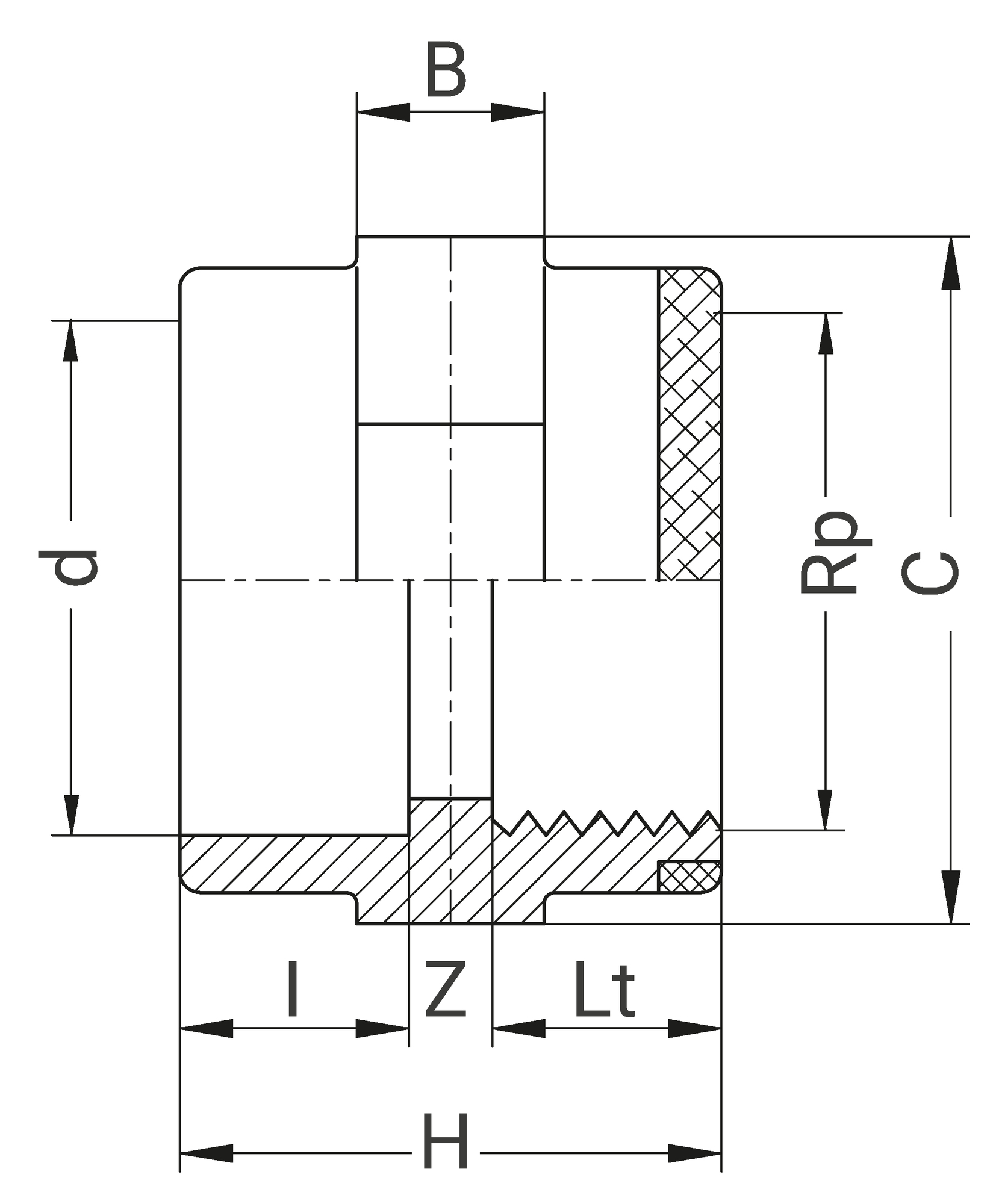

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 57121603 | 30 | 30 | 30 | 0,001 | 0,01 | 10 | 570 | 490 | 340 | 2300 | 3,7 |
| 57122005 | 40 | 35 | 35 | 0,017 | 0,17 | 10 | 570 | 490 | 340 | 1400 | 25,2 |
| 57122507 | 40 | 45 | 50 | 0,03 | 0,3 | 10 | 570 | 490 | 340 | 900 | 28,4 |
| 57123210 | 45 | 50 | 55 | 0,04 | 0,4 | 10 | 570 | 490 | 340 | 500 | 21,4 |
| 57124013 | 55 | 55 | 60 | 0,066 | 0,66 | 10 | 570 | 490 | 340 | 300 | 21,2 |
| 57125015 | 60 | 65 | 75 | 0,104 | 1,04 | 10 | 570 | 490 | 340 | 200 | 22,2 |
| 57126320 | 70 | 85 | 95 | 0,174 | - | - | 570 | 490 | 340 | 100 | 18,8 |
