Manchon PVC avec bague de renfort - Mâle à coller sur D - Femelle réduit à coller sur d - Taraudé sur Rp
Code produit : 5722
Raccords mixtes d'adaptation
Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Corps : PVC-U. Taraudage : PVC-U. Cerclage : Acier inox AISI 304.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccordsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | D x d x Rp | H | C | L | Lt | B | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|
| 57222505 | 25 x 20 x 1/2" | 46 | 30 | 19 | 17 | 12 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 57223207 | 32 x 25 x 3/4" | 50 | 36 | 22 | 18 | 12 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 57224010 | 40 x 32 x 1" | 63 | 47 | 26 | 20 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 57225013 | 50 x 40 x 1 1/4" | 68 | 65 | 31 | 22 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 57226315 | 63 x 50 x 1 1/2" | 75 | 65 | 38 | 22 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |

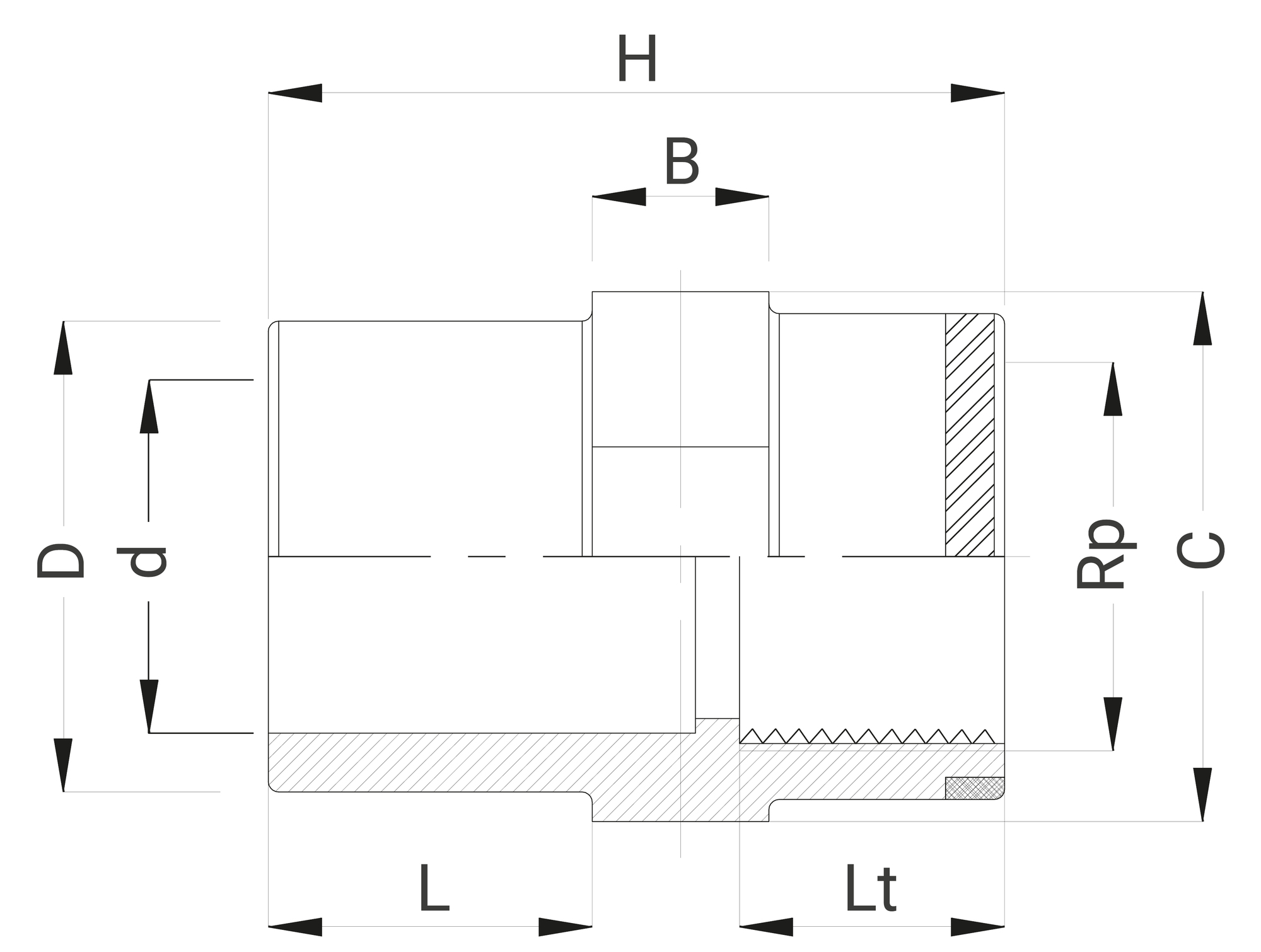

Schéma technique pour le produit :
Outillage de mise en oeuvre
Ressources
Fiche technique - Manchon avec bague de renfort - Mâle à coller sur D - Femelle réduit à coller sur d - Taraudé sur Rp - 5722
(application/pdf, 179.49 ko)Fiche de mise en oeuvre - Manchon avec bague de renfort - Mâle à coller sur D - Femelle réduit à coller sur d - Taraudé sur Rp - 5722
(application/pdf, 706.86 ko)Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 57222505 | 50 | 35 | 35 | 0,017 | 0,17 | 10 | 570 | 490 | 340 | 1100 | 20,1 |
| 57223207 | 50 | 40 | 45 | 0,053 | 0,53 | 10 | 570 | 490 | 340 | 700 | 38,5 |
| 57224010 | 65 | 50 | 55 | 0,06 | 0,6 | 10 | 570 | 490 | 170 | 350 | 21,7 |
| 57225013 | 70 | 70 | 80 | 0,11 | 1,1 | 10 | 570 | 490 | 340 | 200 | 23,4 |
| 57226315 | 75 | 70 | 80 | 0,138 | 0,69 | 5 | 570 | 490 | 340 | 150 | 22,1 |
