Manchon PVC d'adaptation - Femelle à coller sur d - Taraudé sur Rp
Code produit : 5012
Raccords mixtes d'adaptation
Domaines d'application
Manchons d'adaptation en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
PVC-U.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccordsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x Rp | H | C | I | Lt | Z | B | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|
| 50121603 | 16 x 3/8" | 30 | 25 | 14 | 13 | 3 | 12 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50122005 | 20 x 1/2" | 36 | 30 | 16 | 17 | 3 | 12 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50122507 | 25 x 3/4" | 40 | 40 | 19 | 18 | 3 | 12 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50123210 | 32 x 1" | 45 | 45 | 22 | 20 | 3 | 12 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50124013 | 40 x 1 1/4" | 52 | 51 | 26 | 22 | 4 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50125015 | 50 x 1 1/2" | 57 | 63 | 31 | 22 | 4 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50126320 • | 63 x 2" | 68 | 80 | 38 | 26 | 4 | 16 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 50127525 • | 75 x 2 1/2" | 78 | 90 | 44 | 29 | 5 | 20 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 50129030 • | 90 x 3" | 89 | 108 | 51 | 33 | 5 | 24 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 501211040 • | 110 x 4" | 106 | 130 | 61 | 40 | 5 | 28 | 10 | Télécharger Fiche tech. | Télécharger CAD |
• Taraudage ISO 228.

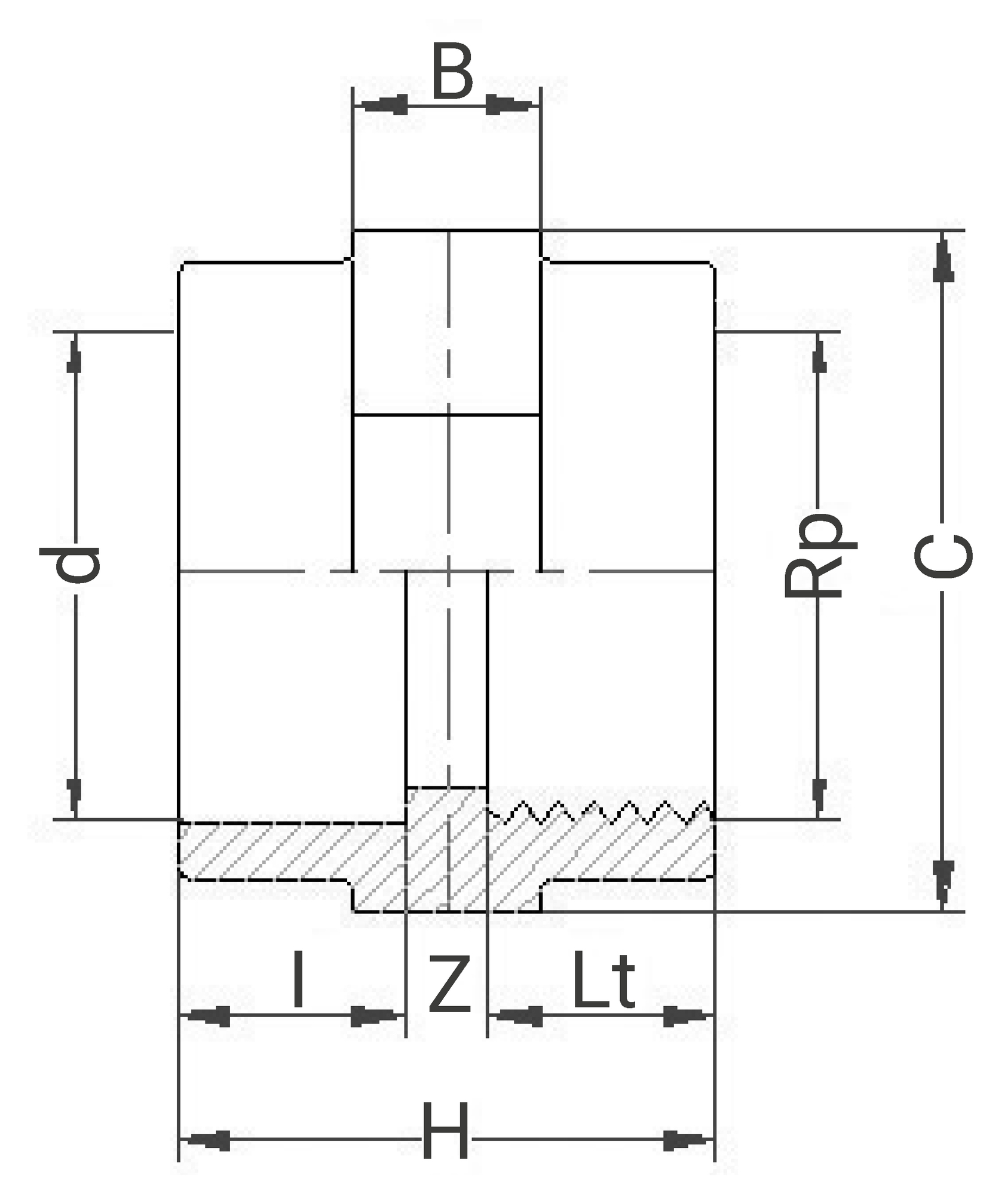

Schéma technique pour le produit :
Outillage de mise en oeuvre
Ressources
Fiche technique - Manchon d'adaptation - Femelle à coller sur d - Taraudé sur Rp - 5012
(application/pdf, 251.40 ko)Fiche de mise en oeuvre - Manchon d'adaptation - Femelle à coller sur d - Taraudé sur Rp - 5012
(application/pdf, 706.86 ko)Attestation de Conformité Sanitaire (ACS) - Manchon d'adaptation - Femelle à coller sur d - Taraudé sur Rp - 5012
(application/pdf, 428.01 ko)Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 50121603 | 30 | 25 | 25 | 0,01 | 0.100 | 10 | 570 | 490 | 340 | 2300 | 24.40 |
| 50122005 | 36 | 30 | 30 | 0,017 | 0.170 | 10 | 570 | 490 | 340 | 1400 | 25.20 |
| 50122507 | 40 | 40 | 40 | 0,028 | 0.280 | 10 | 570 | 490 | 340 | 900 | 26.60 |
| 50123210 | 45 | 45 | 45 | 0,04 | 0.400 | 10 | 570 | 490 | 340 | 500 | 21.40 |
| 50124013 | 52 | 51 | 51 | 0,055 | 0.550 | 10 | 570 | 490 | 340 | 300 | 17.90 |
| 50125015 | 57 | 63 | 63 | 0,104 | 1.040 | 10 | 570 | 490 | 340 | 200 | 22.20 |
| 50126320 | 68 | 80 | 80 | 0,164 | - | - | - | - | - | - | - |
| 50127525 | 78 | 90 | 90 | 0,223 | - | - | - | - | - | - | - |
| 50129030 | 89 | 108 | 108 | 0,41 | - | - | - | - | - | - | - |
| 501211040 | 106 | 130 | 130 | 0,562 | - | - | - | - | - | - | - |
