Manchon PVC union 3 pièces - Femelle à coller sur d - Taraudé sur Rp
Code produit : 5082
Raccords mixtes d'adaptation
Domaines d'application
Manchons union 3 pièces en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
PVC-U.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccordsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x Rp | H | E | I | Lt | Z | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|
| 50821603 | 16 x 3/8" | 39 | 34 | 14 | 13 | 13 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50822005 | 20 x 1/2" | 46 | 42 | 16 | 17 | 12 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50822507 | 25 x 3/4" | 51 | 52 | 19 | 18 | 15 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50823210 | 32 x 1" | 57 | 59 | 22 | 20 | 17 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50824013 | 40 x 1 1/4" | 66 | 72 | 26 | 24 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50825015 | 50 x 1 1/2" | 72 | 79 | 31 | 24 | 17 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50826320 | 63 x 2" | 92 | 96 | 38 | 34 | 20 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 50827525 • | 75 x 2 1/2" | 110 | 118 | 44 | 29 | 50 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 50829030 | 90 x 3" | 125 | 132 | 51 | 33 | 59 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 508211040 | 110 x 4" | 145 | 151 | 61 | 40 | 63 | 10 | Télécharger Fiche tech. | Télécharger CAD |
• Taraudage ISO 228.

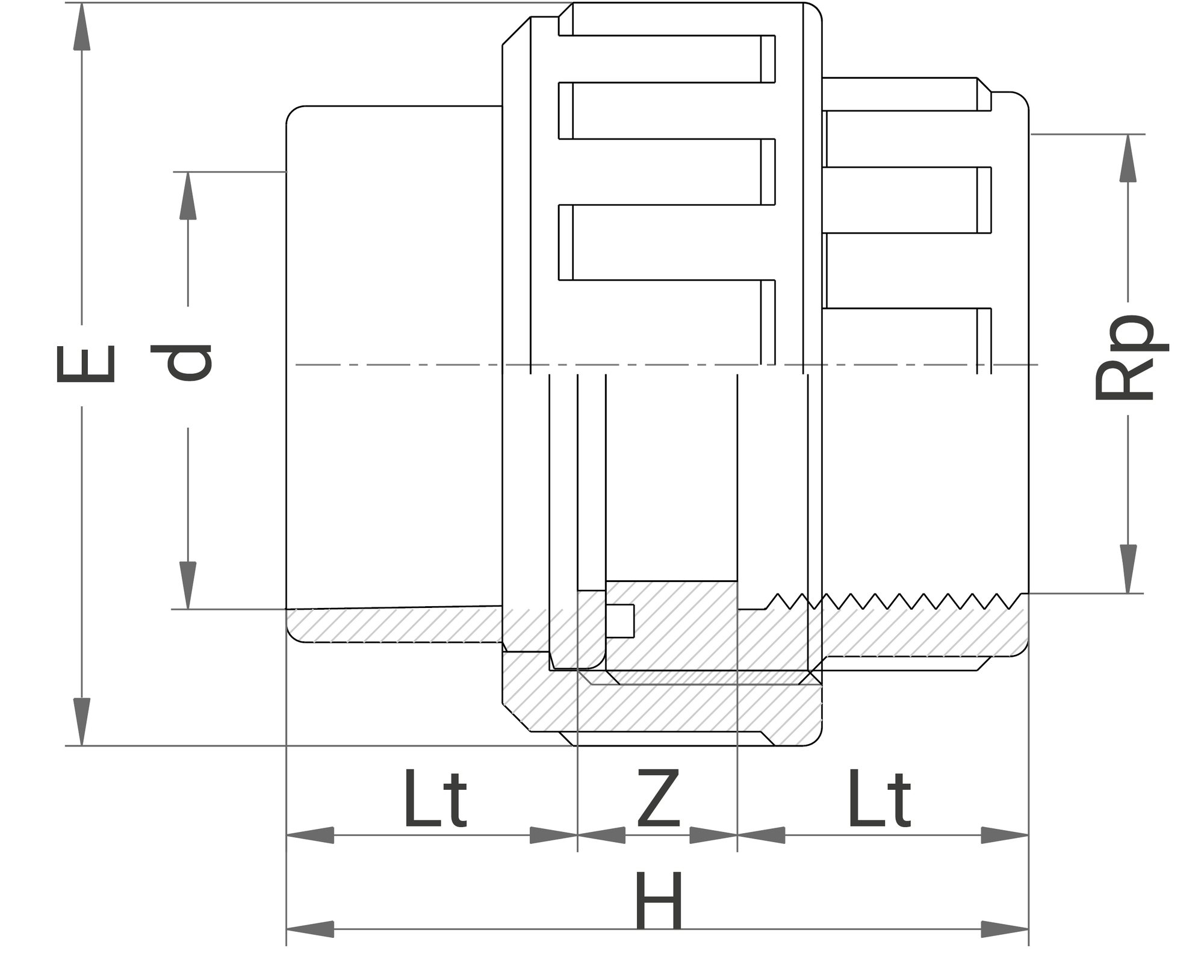

Schéma technique pour le produit :
Outillage de mise en oeuvre
Ressources
Fiche technique - Manchon union 3 pièces - Femelle à coller sur d - Taraudé sur Rp - 5082
(application/pdf, 255.05 ko)Fiche de mise en oeuvre - Manchon union 3 pièces - Femelle à coller sur d - Taraudé sur Rp - 5082
(application/pdf, 706.86 ko)Attestation de Conformité Sanitaire (ACS) - Manchon union 3 pièces - Femelle à coller sur d - Taraudé sur Rp - 5082
(application/pdf, 428.01 ko)Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 50821603 | 39 | 34 | 34 | 0,023 | 0,23 | 10 | 570 | 490 | 340 | 1000 | 24,4 |
| 50822005 | 46 | 42 | 42 | 0,039 | 0,39 | 10 | 570 | 490 | 340 | 580 | 24,02 |
| 50822507 | 51 | 52 | 52 | 0,063 | 0,63 | 10 | 570 | 490 | 170 | 400 | 25,9 |
| 50823210 | 57 | 59 | 59 | 0,088 | 0,88 | 10 | 570 | 490 | 340 | 250 | 23,4 |
| 50824013 | 66 | 72 | 72 | 0,142 | 0,71 | 5 | 570 | 490 | 340 | 150 | 22,7 |
| 50825015 | 72 | 79 | 79 | 0,192 | - | - | 570 | 490 | 340 | 100 | 20,6 |
| 50826320 | 92 | 96 | 96 | 0,318 | - | - | 570 | 490 | 340 | 60 | 20,48 |
| 50827525 | 110 | 118 | 118 | 0,561 | - | - | 570 | 490 | 340 | 30 | 23,3 |
| 50829030 | 125 | 132 | 132 | 0,73 | - | - | 570 | 490 | 340 | 18 | 23,23 |
| 508211040 | 145 | 151 | 151 | 1,213 | - | - | - | - | - | - | - |
