Manchon PVC union 3 pièces - Joints EPDM
Code produit : 5080
Raccords à coller
Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Caractéristiques techniques
Matière
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : PVC-U. Ecrous : PVC-U. Joints : EPDM.
Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccordsNF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Sans Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d | H | I | E | Z | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|
| 508016 | 16 | 39 | 14 | 34 | 11 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 508020 | 20 | 45 | 16 | 42 | 13 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 508025 | 25 | 51 | 19 | 52 | 13 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 508032 | 32 | 58 | 22 | 59 | 13 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 508040 | 40 | 67 | 26 | 66 | 15 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 508050 | 50 | 79 | 3 | 79 | 17 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 508063 | 63 | 95 | 38 | 96 | 19 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 508075 | 75 | 110 | 44 | 118 | 22 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 508090 | 90 | 125 | 51 | 132 | 23 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 5080110 | 110 | 145 | 61 | 151 | 23 | 10 | Télécharger Fiche tech. | Télécharger CAD |

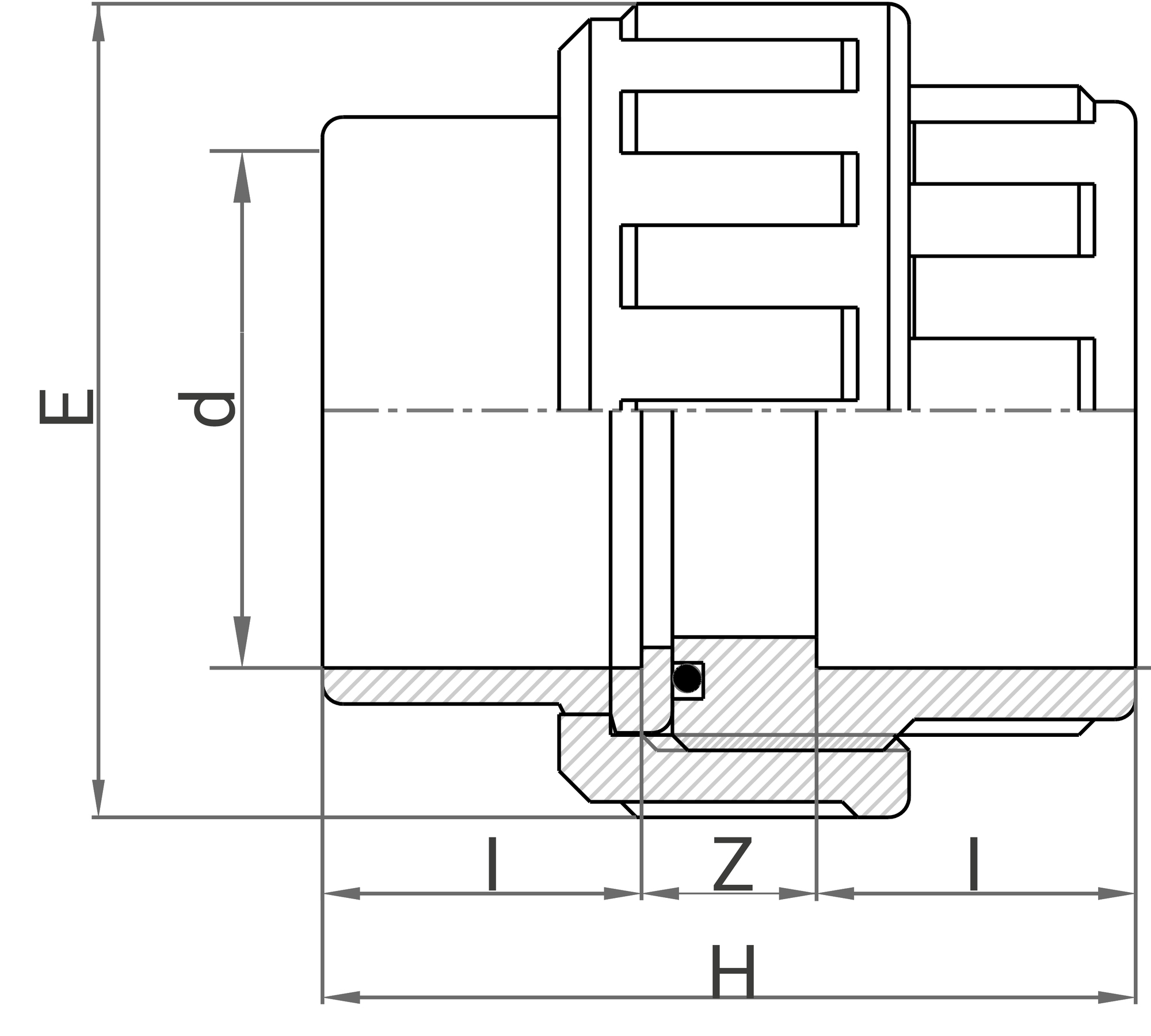

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 508016 | 40 | 35 | 35 | 0,024 | 0.240 | 10 | 570 | 490 | 340 | 1200 | 30.20 |
| 508020 | 45 | 45 | 45 | 0,039 | 0.390 | 10 | 570 | 490 | 340 | 580 | 24.02 |
| 508025 | 55 | 55 | 55 | 0,063 | 0.630 | 10 | 480 | 310 | 340 | 400 | 25.74 |
| 508032 | 60 | 60 | 60 | 0,09 | 0.900 | 10 | 570 | 490 | 340 | 250 | 23.90 |
| 508040 | 70 | 70 | 70 | 0,142 | 0.710 | 5 | 570 | 490 | 340 | 150 | 22.70 |
| 508050 | 80 | 80 | 80 | 0,18 | - | - | 570 | 490 | 340 | 100 | 19.40 |
| 508063 | 95 | 100 | 100 | 0,293 | - | - | 570 | 490 | 340 | 60 | 18.98 |
| 508075 | 110 | 120 | 120 | 0,53 | - | - | 480 | 310 | 340 | 45 | 24.39 |
| 508090 | 125 | 135 | 135 | 0,726 | - | - | 570 | 490 | 340 | 30 | 23.18 |
| 5080110 | 145 | 155 | 155 | 1,213 | - | - | 570 | 490 | 340 | 18 | 23.23 |
